Fluxo Máximo |
6,6 gpm |
|
Cabeça Máxima |
39 pés |
|
Potência máxima de entrada |
45 W |
|
Máxima Eficiência |
23% |
|
Tensão |
CC 24 V |
|
Classe de isolamento |
H |
|
Barulho |
＜42 dB(UM) |
|
Nível de proteção |
IP44 |
Item NO.:

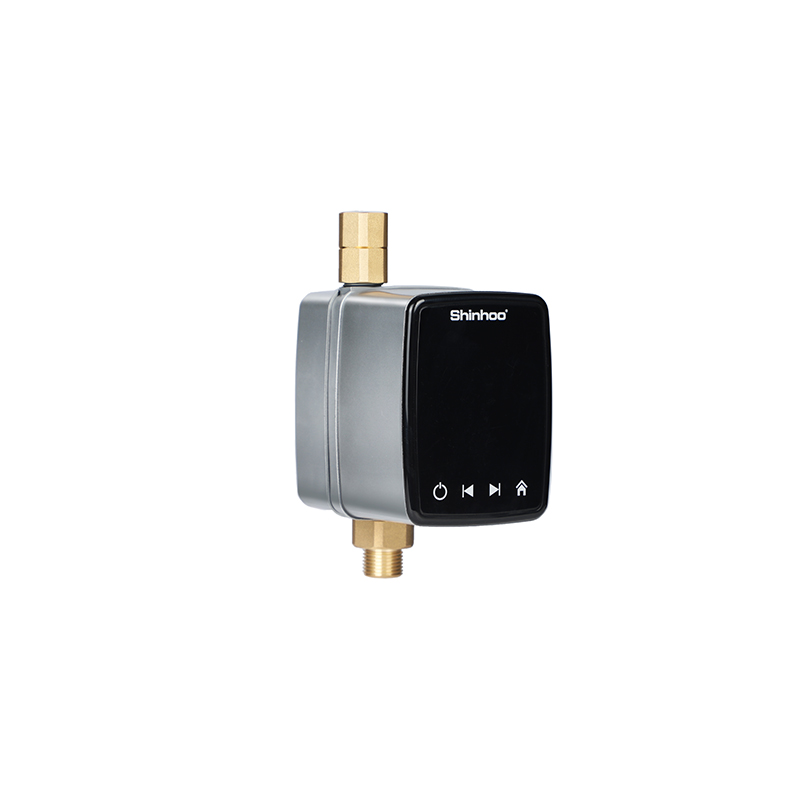

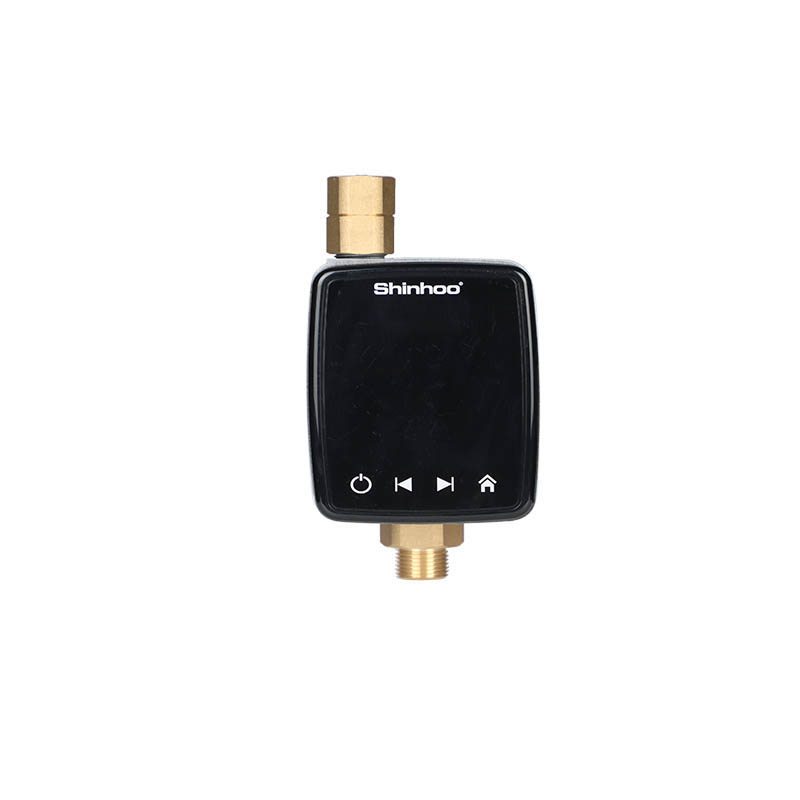

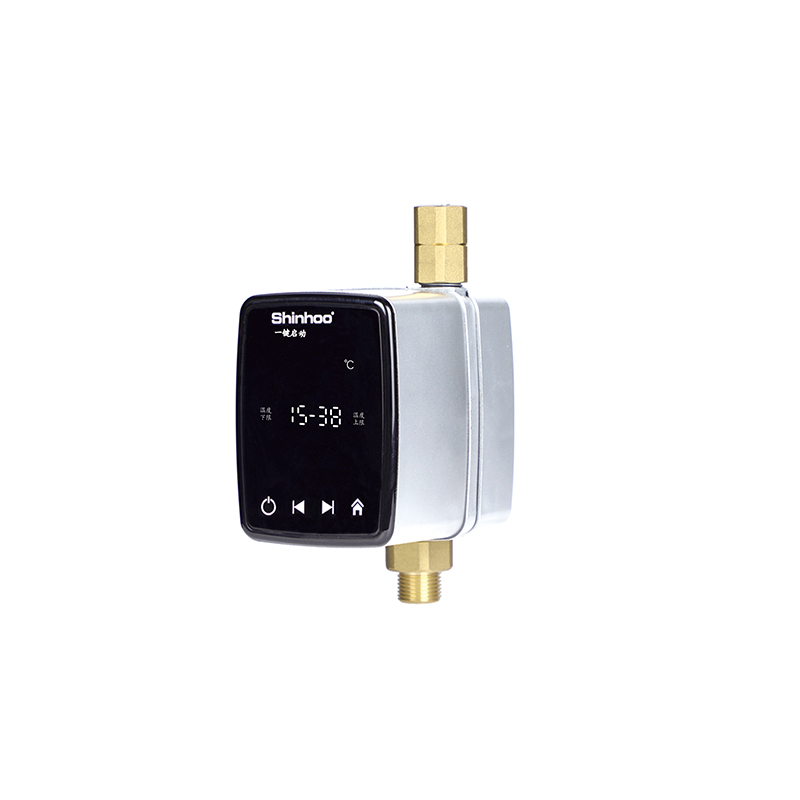

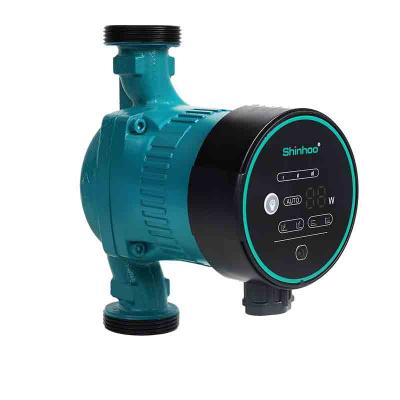

SPA 15-12ESistemas de aquecimento doméstico e abastecimento de água doméstico
Ar condicionadosistemas
Um botão iniciar:Usuáriosa bomba começa a funcionar, quando aa temperatura da água atinge alimite superior da temperatura definidaou nenhum fluxo na tubulação quando oa bomba para de funcionar, após o bombear novamente.
Função de temporização:A hora atualestá no período de tempo definido, se oa temperatura da água é menor queo limite de temperatura definido, oa bomba começa a funcionar quando a águaa temperatura atinge o conjuntolimite de temperatura ou ausência de fluxo nooleoduto quando a bomba paracorrendo.
Função de modo de dia inteiro:Se a águaa temperatura é menor que a mais baixalimite da temperatura definida, oa bomba começa a funcionar quando a águaa temperatura atinge o limite superiorda temperatura definida ou não háfluxo na tubulação, a bomba paracorrendo.
Introdução ao início por toque:levante a torneira por cerca de 1 segundo, a bomba começa a funcionar quando a temperatura da água atinge o limite superior da temperatura definida ounão há fluxo na tubulação, a bomba para de funcionar ou funciona continuamente por 3 minutos a menos do que o limite superior da temperatura definida quando a bomba paracorrendo.
Condições de uso (eixo mantido horizontal)
Usar meio:água doce ou água + glicol (≤50%) mistura
Temperatura média da água:0°C~80°C
Temperatura ambiente:0°C~+40°C.
Pressão de entrada:>0,05 bar
Dureza da mídia:25°dH
Humidade relativa do ar:95%máximo
Desenho de instalação
Para instalar o SPA15-12E Series Electric Bomba, a seta na carcaça da bomba indica a direção do fluxo do líquido através do corpo da bomba.
Ao montar a bomba elétrica em linha, a entrada e a saída devem ser instaladas com as duas juntas fornecidas.
O eixo da bomba elétrica deve estar na posição horizontal quando instalado.
Tags :
Fluxo máximo (m3/h)1. 9Cabeça máxima (M)5Taxa de fluxo nominal (M3/H)1Cabeça classificada (M)3. 5Tensão220 ~ 240V ACAtual0 45aFreqüência50/60HzPoder de entrada39WPressão de projeto0 3mpaBarulho≤42dB (a)Poder Standy≤3wGrau de proteçãoIP44Corrente de surto
Classe de gabinete IPX4D (EN 60529). Classe de isolamento H. Tensão de alimentação 1 × 230 V ± 10% 50 Hz, PE Entrada digital PWM 0–10V Entrada analógica 4–20 mA. 0–10 W de corrente contínua Entrada do barramento de conexão Modbus RTU Corrente de fuga Ivazamento < 3,5 mА. A corrente de fuga é medida de acordo com EN 60335-1. EMC Normas aplicadas: EN61000-3-2, EN61000-6-3, EN61800-3-3, EN55014-1 e EN55014-2
Modelo Básico 50-12F Poder 1000W Fluxo máximo 28m³/h Cabeça máxima 12m Atual 4.9A Tensão/Frequência 230 V 50 Hz Carcaça da bomba Ferro fundido Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110°C Pressão máxima do sistema 1,0Mpa
Tensão da fonte de alimentação 220~240V 50/60Hz, CA Modelo Mestre D 32-7 Poder 52W Proteção do motor Não é necessária proteção externa Classe IP IP44 Classe de isolamento H Umidade(UR) Máx. 95% Pressão do sistema 1,0MPa Certificação CE/GS/EMC/RoHS2.0/REACH Temperatura ambiente -30âï½+70â Classe de temperatura TF110 Temperatura do líquido -20âï½+110â(Glicol até 50%) Tipo de conexão/uniões Padrão Molex /TE/ Shinhoo
Modelo Básico 40-16SF Poder 1000/700/600W Fluxo máximo 17/14/12m³/h Cabeça máxima 16,2/15,5/14,5m Tensão/Frequência 220/380V 3pH 50HZ Carcaça da bomba Ferro fundido Líquido bombeado Água Classe de isolamento H Grau de proteção IP42 Faixa de temperatura líquida 2-110°C Pressão máxima do sistema 1,0Mpa
Tensão nominal: 38 0V Corrente nominal: 1,48A Frequência: 50Hz Fluxo nominal : 2m³/h Cabeça nominal: 28m Potência nominal: 550W Máx. vazão: 6m³/h Máx. cabeça: 33m Potência máxima: 650W Pressão de projeto : 10bar Classe de isolamento:F Eficiência máxima da unidade: 36% Classe de proteção : IP54 Vibração :< 2,8 mm/s Ruído :＜62dB（A） Direção: Sentido anti-horário quando visto da entrada da bomba
Fluxo máximo (m3/h)1. 9Cabeça máxima (M)5Taxa de fluxo nominal (M3/H)1Cabeça classificada (M)3. 5Tensão220 ~ 240V ACAtual0 45aFreqüência50/60HzPoder de entrada33WPressão de projeto0 3mpaBarulho≤42dB (a)Poder Standy≤3wGrau de proteçãoIP44Corrente de surto
Tensão da fonte de alimentação 220V~240V,CA,Terra de proteção Proteção do motor Não é necessária proteção externa Classe IP IP44 Classe de isolamento H Umidade(UR) Máx. 95% Pressão do sistema 1,0 MPa Conformidade EMC/RoHS/REACH/TUV/CE/EEI Temperatura ambiente -30°C~55°C Classe de temperatura TF 95 Temperatura do líquido 2~+95â Conexões/Uniões Padrão Shinhoo/Molex/TE
Tensão de alimentação 220-240 V 50/60 Hz, PE Proteção do motor Nenhuma proteção externa necessária Classe IP IP44 Classe de isolamento H Umidade ( UR ) Máx. 95% Pressão do sistema 1,0MPa Conformidade Marcação/GS/EMC/LVD/RoHS/REACH Temperatura ambiente 0 ~ +40 ℃ Classe de temperatura TF110 Temperatura líquida -30 ～ +110 ℃ (glicol até 50%) Tensão/Frequência 230 V/50 Hz Carcaça da bomba Ferro fundido Energia (EEI) ≤0,23-Parte2
Modelo Mestre SD 32 -7 180 Fluxo máximo (m³/h) 4.2 Cabeça máxima(m) 7,0 EEI EEI≤0,20-Parte2 Tensão nominal 220-240 Vca Corrente nominal 0,5 A Frequência 50/60Hz Força maxima 52 W Pressão de projeto 1,0 MPa Barulho ≤42dB(A) Classe IP IP44 Classe de isolamento H
Tensão de alimentação 220-240 V 50/60 Hz, PE Proteção do motor Nenhuma proteção externa necessária Classe IP IP44 Classe de isolamento H Umidade ( UR) Máx. 95% Pressão do sistema 1,0MPa Conformidade Marcação/GS/EMC/LVD/RoHS/REACH Temperatura ambiente 0 ~ +40 ℃ Classe de temperatura TF110 Temperatura líquida -30 ～+110 ℃ (glicol até 50%) Tensão/Frequência 230 V/50 Hz Carcaça da bomba Ferro fundido Energia (EEI) ≤0,23-Parte2
Modelo Básico 32-12F Poder 500 W Fluxo máximo 10,5m³/h Cabeça máxima 12m Atual 2,5A Tensão/Frequência 115/230 V 50 Hz Carcaça da bomba Ferro fundido Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2~110°C Pressão máxima do sistema 1,0Mpa
