Tensão de alimentaçãoe |
115 V +6%/-10%，60Hz，Educação Física
|
|
Proteção do Motor
|
a bomba não precisa de proteção externa
|
|
Grau de proteção
|
IP42
|
|
Classe de isolamento
|
H
|
|
Umidade relativa（RH）
|
Máx. 95%
|
|
Suporte de carga do sistema
|
1,0 MPa |

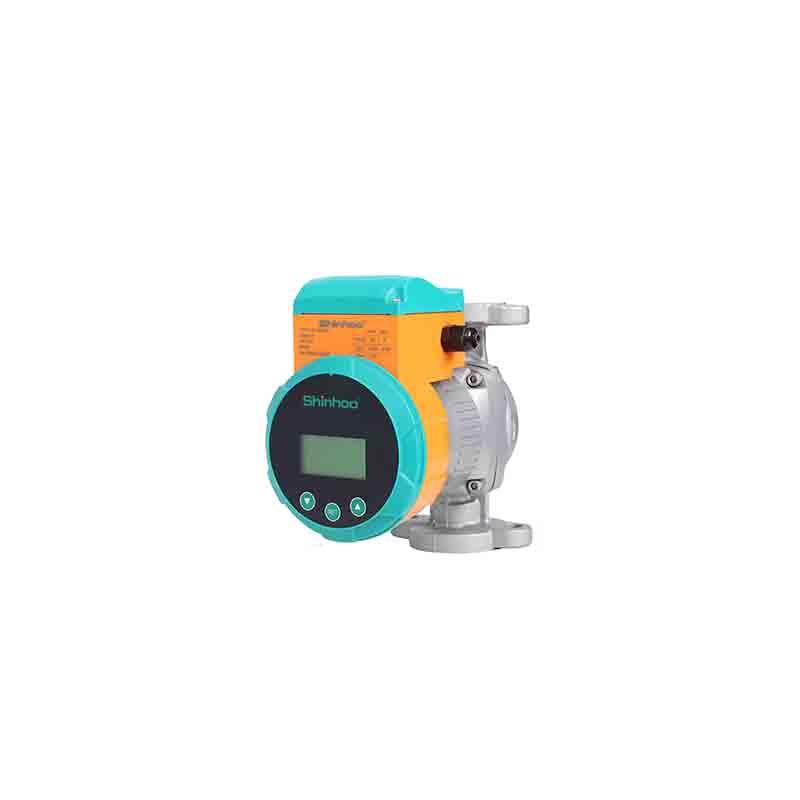

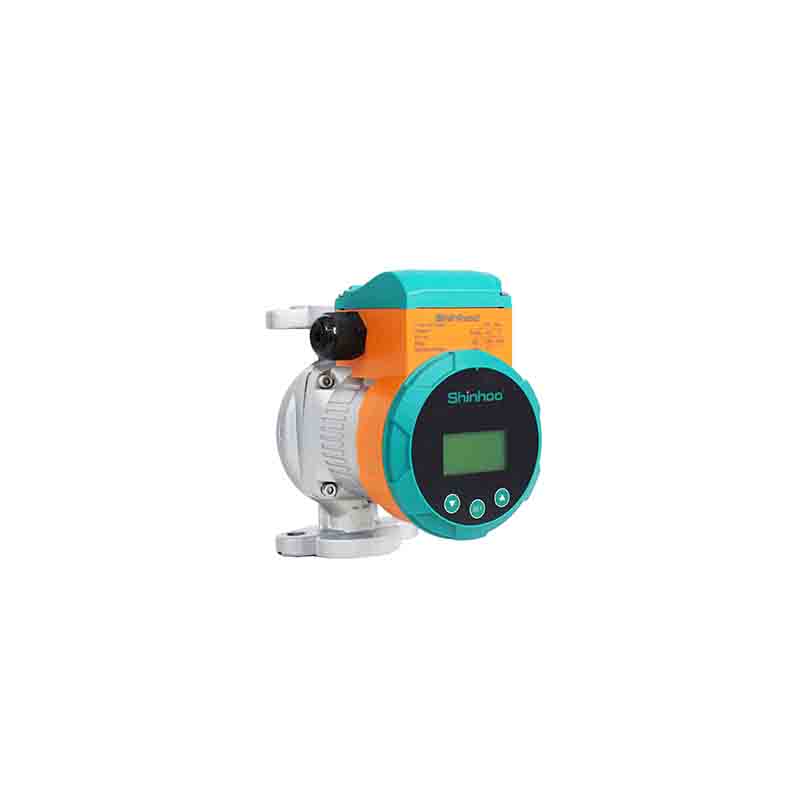

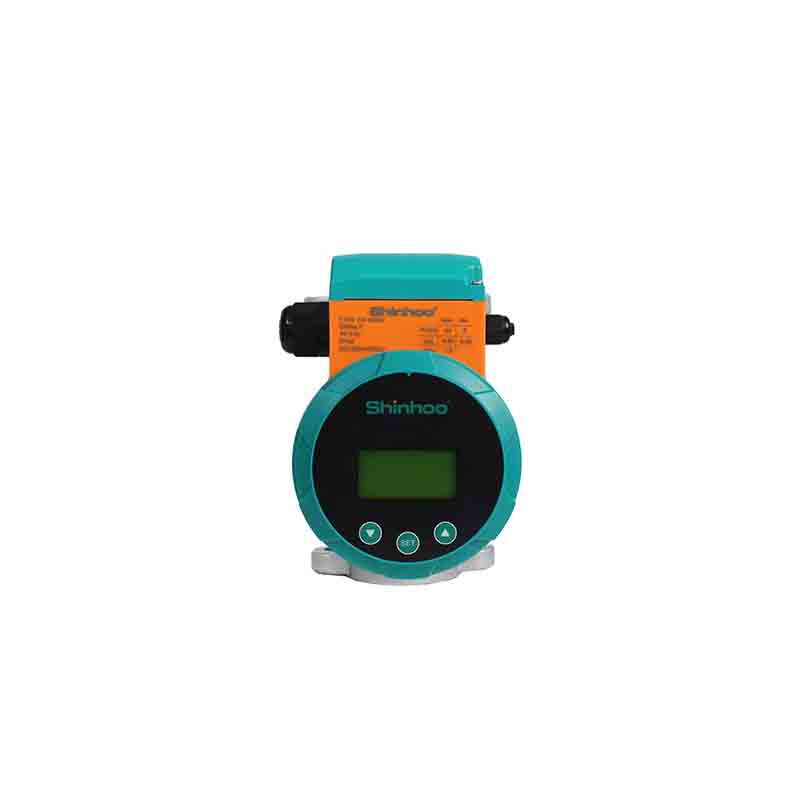

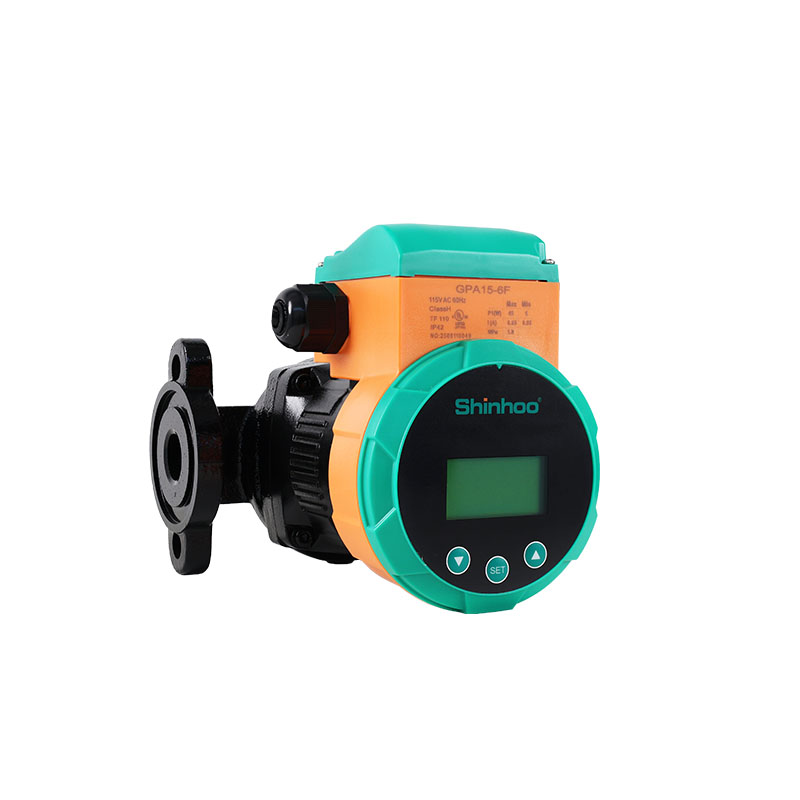

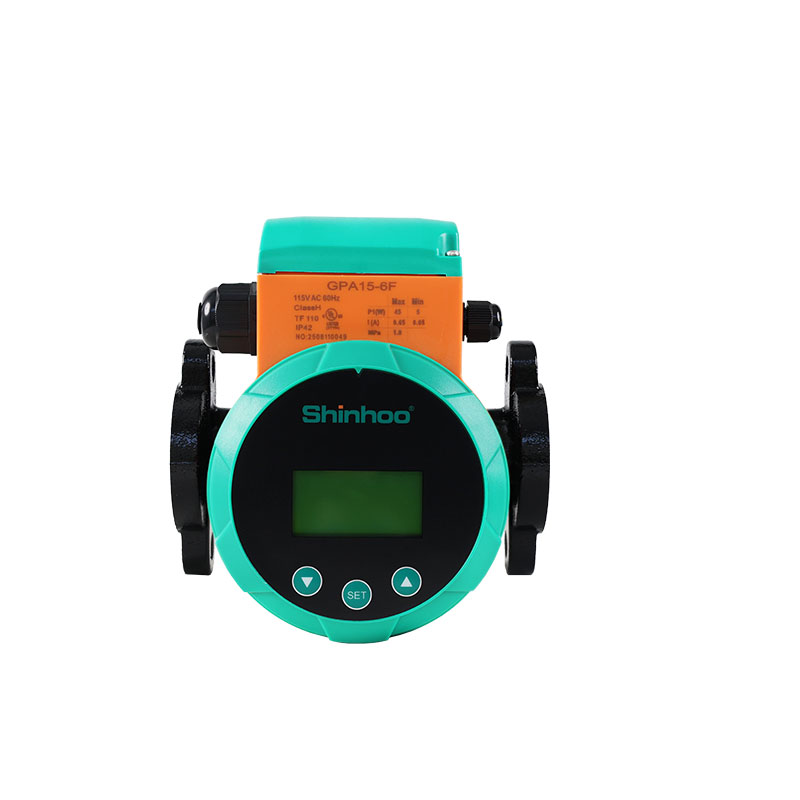

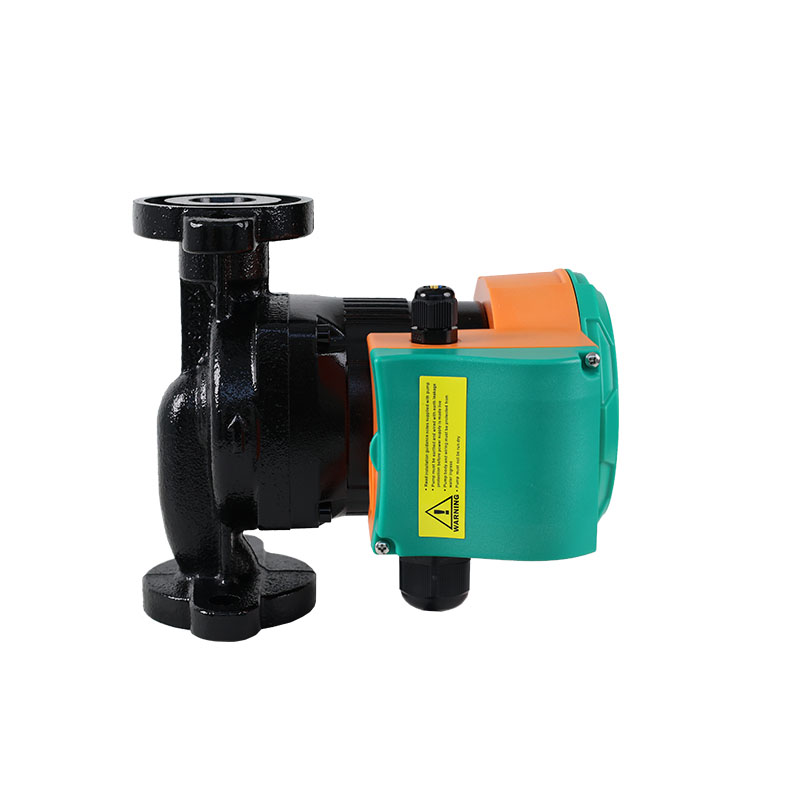

Item NO.:
GPA 15-6FGoods Stock:
1É usado principalmente em aquecimento doméstico ecirculação de água do sistema de água quente sanitária.
O produto é mais aplicável aos seguintes sistemas:
Esta bomba está equipada com motor de ímã permanente e pressão diferencialcontrolador, capaz de ajustar o motor de forma automática e contínuadesempenho para atender às necessidades reais do sistema.
Fácil instalação e inicialização
Na maioria dos casos, a bomba motorizada não necessita de ajustes e pode ser facilmenteiniciado e ajustado automaticamente para atender às necessidades reais dos sistemas.
Alto grau de conforto
Baixo ruído operacional da bomba motorizada e de todo o sistema.
Baixo consumo de energia
A bomba tem menor consumo de energia em comparação com as convencionaisBomba. O consumo mínimo de energia cai para 5 W.

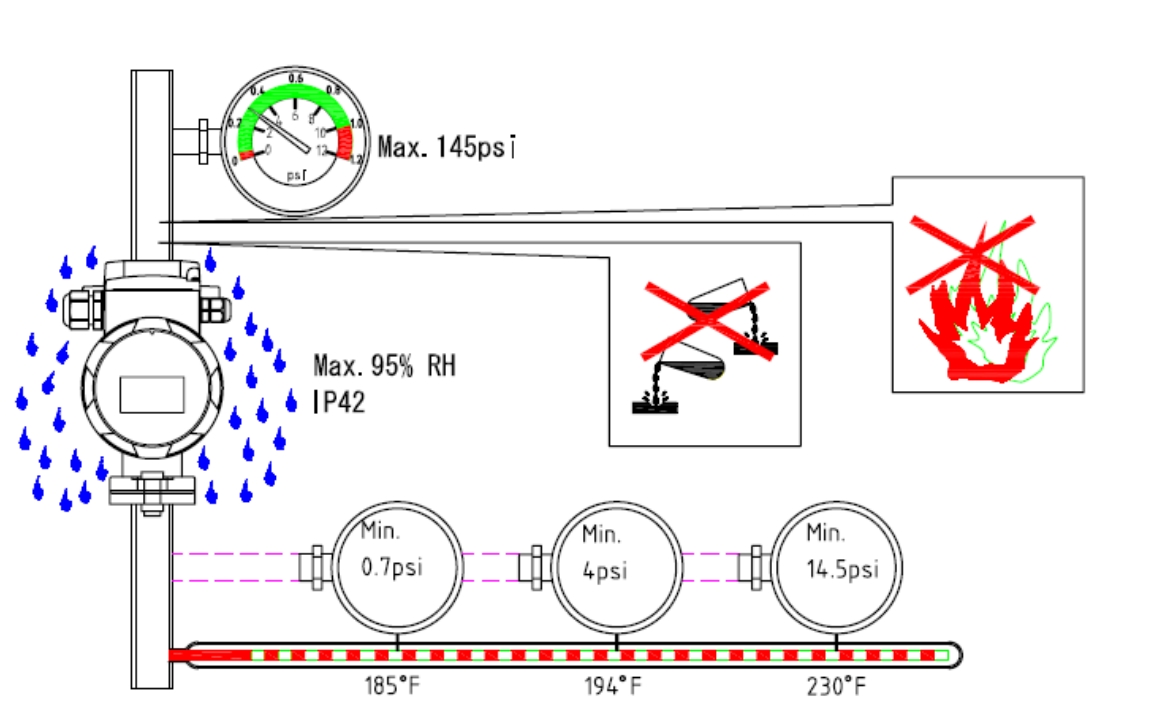

Condições de operação
Temperatura ambiente
Temperatura ambiente: 0℃～+40°C
Humidade relativa（RH）:
Umidade máx.: 95%
Temperatura média (entrega de líquido)
Para evitar a condensação na caixa de controle e no estator, a temperatura deo líquido bombeado pela motobomba deve ser sempre superior à temperatura ambientetemperatura.
Pressão do sistema
Pressão máxima 1,0MPa (10bar).
Grau de proteção
IP42
Pressão de entrada
Para evitar danos ao rolamento da bomba devido ao ruído de cavitação, a bombaa entrada deve manter a seguinte pressão mínima:
|
Temperatura do líquido
|
＜85℃
|
90℃
|
110℃
|
|
Pressão de entrada
|
0,05 bar
|
0,28 bar
|
1 barra
|
|
0,5 m de altura
|
2,8 m de cabeça
|
10m de altura
|
Bombeamento de líquido
O líquido de bombeamento inclui uma solução fina, limpa, não corrosiva e não explosivalíquido que não deve conter partículas sólidas, fibras ou óleo mineral, e oa bomba definitivamente não deve ser usada para bombear líquidos inflamáveis, comoóleo de colza e gasolina. Se a bomba de circulação for usada em um local comviscosidade relativamente alta, a bomba tem desempenho inferior. Portanto, ao escolheruma bomba, a viscosidade do líquido deve ser levada em consideração.
 |
|

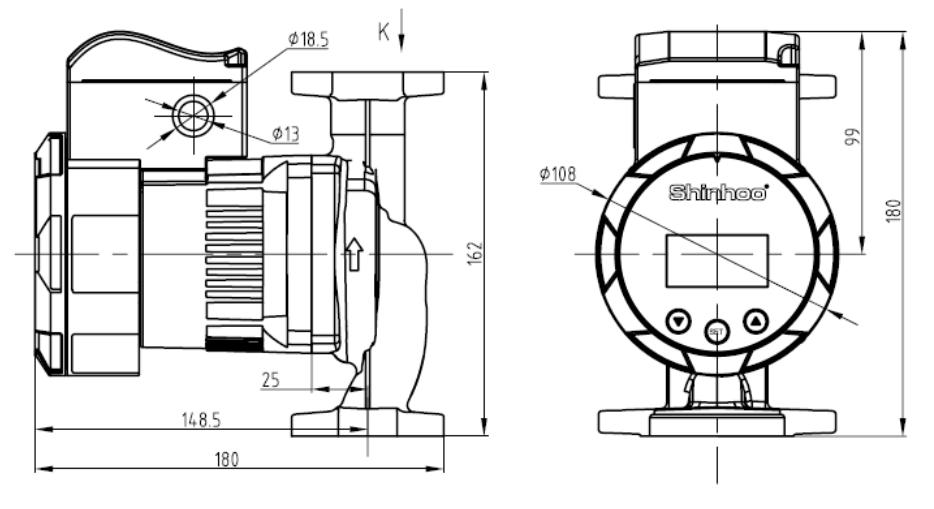

Dimensões de instalação
