Tensão da fonte de alimentação |
220 ~ 240V, CA, terra protetora |
|
Proteção do motor |
Não é necessária proteção externa |
|
Classe IP |
IP44 |
|
Classe de isolamento |
H |
|
Umidade(UR) |
Máx. 95% |
|
Pressão do sistema |
1,0 MPa |
|
Conformidade |
EMC/RoHS/REACH/TUV/CE/EEI |
|
Temperatura ambiente |
-30°C~55°C |
|
Classe de temperatura |
TF 95 |
|
Temperatura do líquido |
2~+95â |
|
Conexões/Uniões |
Padrão Shinhoo/Molex/TE |
Item NO.:

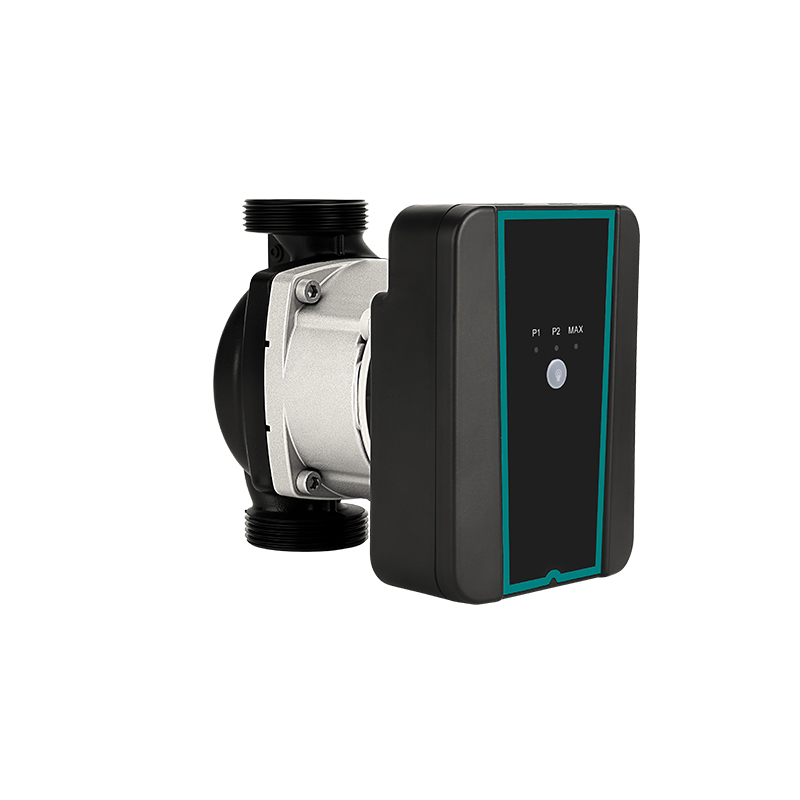

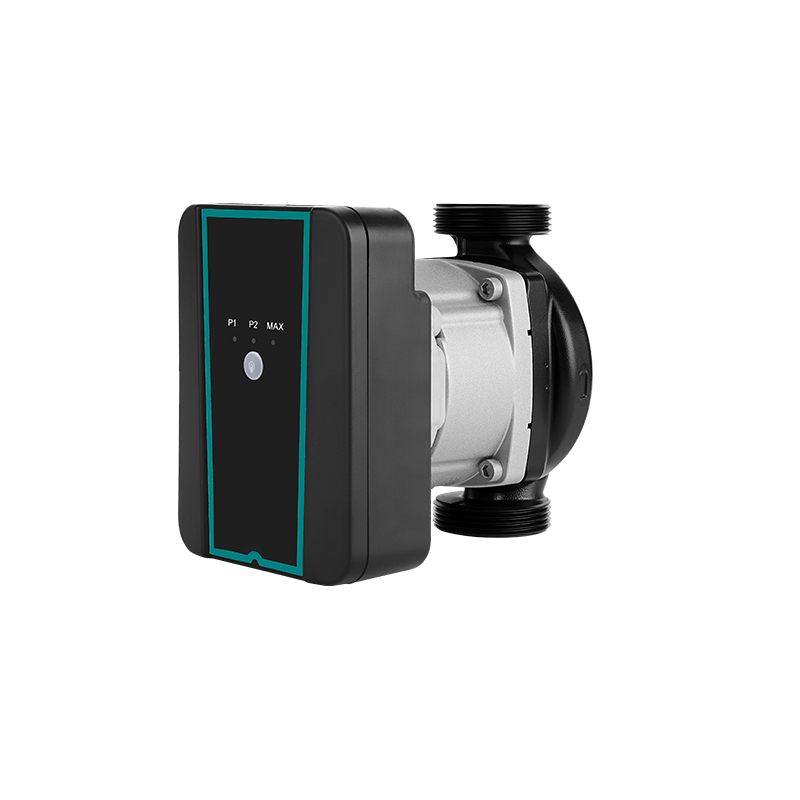

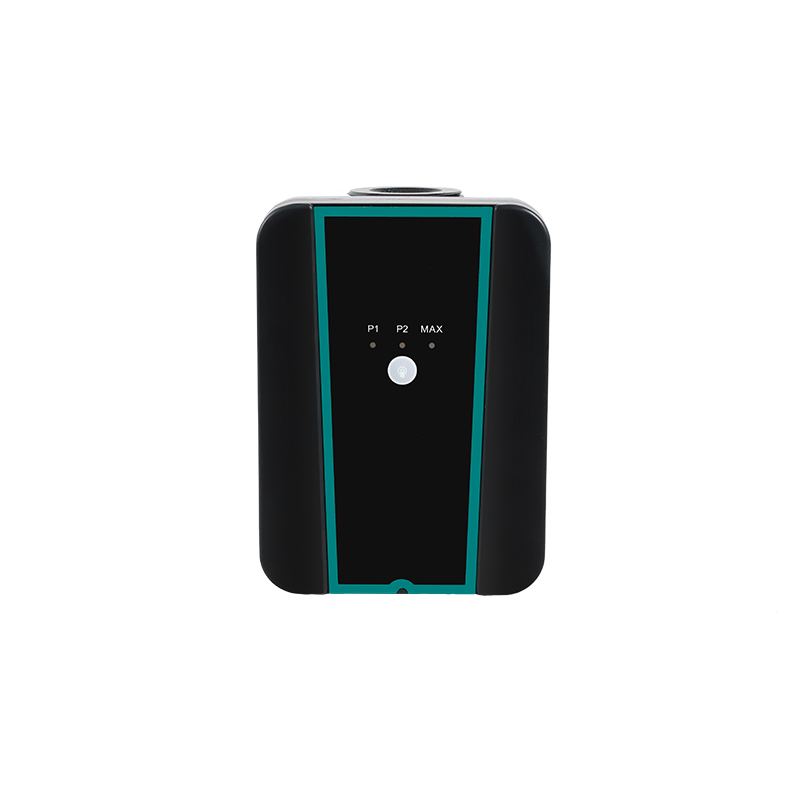

Master H 25-9 Pro1. Sistema doméstico de aquecimento e abastecimento de água
2. Sistema de bomba de calor de fonte aérea e terrestre
3.Sistema de ar condicionado
4. Sistema de circulação de água quente industrial
5.Sistema solar térmico
6. Compatibilidade com bomba de calor totalmente inversora R290
Escopo de uso
Bomba de calor de fonte de ar sistema de fornecimento combinado
Certificação do produto
O produto atende aos requisitos da TUVãCEãEMCãRoHSãREACH ãCertificação EEI≤0,23-part3
Vantagem
Fácil instalação e operação
Equipada com modo de autoadaptação AUTO (configuração padrão), a bomba funciona quando a energia é conectada e adapta seu desempenho de acordo com as necessidades reais do sistema.
O controle é efetuado por sinal de baixa tensão com modulação digital por largura de pulso (PWM), permitindo que a bomba seja usada para atender a diferentes requisitos de vazão em vários sistemas.
Baixo ruído e alto conforto
Índice de ruído: ≤42dB(A)
Baixo consumo de energia
Menor consumo de energia até 6 W
Proteção múltipla
Com proteção contra sobretensão e sobrecorrente
Referência de Design Ecológico
EEI≤0,21-Parte 3
Plugue de alimentação de liberação rápida
Inicie e pare a bomba rapidamente.
Parâmetros básicos
|
Fluxo máximo:4,5m³/h |
Máximo cabeça:9m |
Fluxo avaliado:2,5m³/h |
Nominal cabeça:6,5m |
|
Tensão avaliada:220-240V CA |
Corrente nominal:0,9A |
Frequência:50/60Hz |
Entrada potência:95W |
|
Pressão de projeto: 1,0 MPa |
Ruído: ï¼36dBï¼Aï¼ |
Potência em espera:≤3W |
Grau de proteção: IP44 |
|
Corrente de surto: ï¼5A |
Classe de temperatura: TF95 |
Peso da bomba nua com fio:2kg±5% |
Velocidade: 1550ï½4400rpm |
Requisitos de mídia
|
Médio: água ou água + mistura de glicol (≤ 50%) |
Temperatura média: 2â∼95â |
|
Valor de PH do meio ï¼6,5-8,5 |
Dureza média ï¼25°dH |
Conteúdo de impurezas sólidas no meio: direção do diâmetro e comprimento das impurezas sólidas ≤ 0,1 mm e proporção de volume ≤ 0,1% |
|
Requisitos do ambiente de serviço
A temperatura do ambiente de trabalho da bomba deve ser sincronizada com a temperatura média de 2~95°C, conforme mostrado na figura à direita (a concentração máxima de etilenoglicol é 50%, ou seja, o meio A temperatura mínima é -30°C)
Início e parada da bomba
Tempo de início: o tempo de início da bomba de água é inferior a 8S, o tempo
desde ligar até atingir a velocidade máxima
No modo PWM, ao iniciar do estado de parada da bomba de água (sem energia
fornecimento), 90% da velocidade máxima deve ser alcançada em pelo menos 8 segundos
No modo PWM, inicie no modo de espera e alcance 90% da velocidade máxima em
pelo menos 8 segundos
Tempo de desligamento: o tempo de desligamento da bomba d'água é inferior a 1 s, ou seja,
o tempo desde a falha de energia até o desligamento da bomba d'água
Curva de desempenho
Esta curva de desempenho é adequada para água em temperatura normal, como bomba para
meio não-água, o desempenho hidráulico da bomba será reduzido, portanto,
na seleção da bomba, deve-se considerar as características do meio líquido
Conexão de energia
Tensãoï¼220-240V CA(±10%)
Frequênciaï¼50/60Hz
Tensão do sinal de entrada PWMï¼4-24V
corrente mínima de entradaï¼4mA
Frequência do sinal de entrada PWM: 100-2000Hz
Sinal de saída PWM: saída de dreno aberto do coletor, deve ser conectado a um resistor pull-up, a tensão é selecionada de acordo com a faixa de aquisição de sinal do computador host
Desenho de instalação
Esta curva de desempenho é adequada para temperatura normal água, se a bomba for utilizada para meio não aquático, o desempenho hidráulico da bomba será reduzido, portanto, na seleção da bomba, deve-se considerar as características do meio líquido.

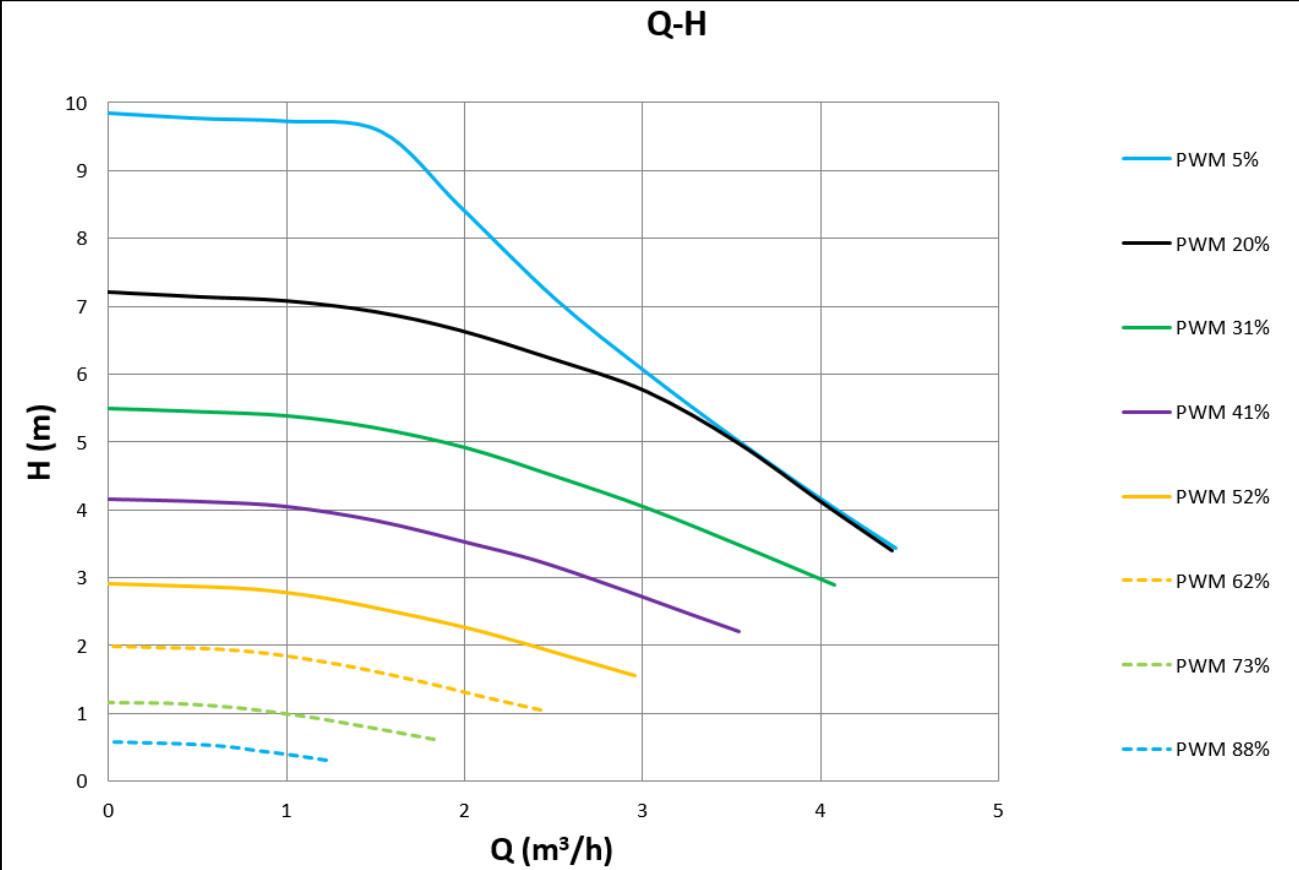

Curva de desempenho sob diferentes ciclos de trabalho no modo PWM
