Tensão nominal |
CA 2 2 0V |
Fluxo máximo |
14 m³ / h |
Fluxo avaliado |
8m³ / h |
velocidade máxima |
3600 rpm |
Cabeça máxima |
58 metros |
Cabeça avaliada |
36 metros |
Frequência |
50Hz |
Força maxima |
1800W |
Pressão do sistema |
1,0 MPa |
Energia em espera |
≤6W |
Item NO.:

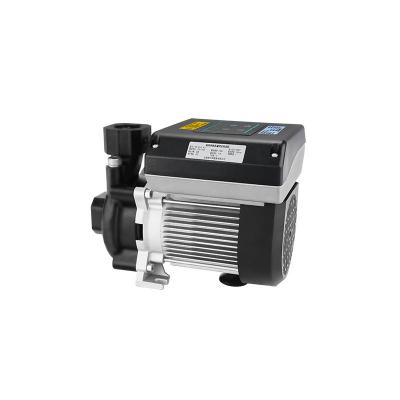

PFM 08-36Impulsionador de água comercial
Ingestão doméstica de água subterrânea
Reforço de abastecimento de água doméstico
1. O interior do corpo da bomba adota um revestimento especial, que não enferruja facilmente;
2. Grande fluxo, design de estrutura compacta;
3. Proteção ambiental, bela aparência, instalação conveniente e operação confiável.
Tipo de motor
Tipo de motor: ímã permanente |
Material de fio esmaltado: cobre
|
Material magnético: NdFeB
|
|
Resistência ao frio CC sob o motor 20 ℃ : 3,77±5%Ω |
Grau de isolamento: H
|
||
Uso de requisitos de mídia
Meio: Água limpa ou glicol (≤50%) líquido misturado |
Temperatura média da água: -20 ℃ ~ 90 ℃ |
|
Valor médio de PH: 6,5 ～8,5 |
Dureza média: ≤25°dH |
|
O conteúdo de impurezas sólidas no meio: impurezas sólidas ≤ 0,1 mm em diâmetro e direção de comprimento e proporção de volume ≤ 0,1%. |
||
Requisitos ambientais para uso
Uso: O eixo é mantido nivelado, a posição de entrada da bomba não deve ser superior ao nível do líquido |
Altitude: <1000m |
Temperatura ambiente operacional: -20 ℃ ~ 55 ℃ (sem congelamento na tubulação e na bomba) |
Use umidade ambiente≤95% |
Requisitos do ambiente de armazenamento
Temperatura ambiente de armazenamento: -20 ℃ ~ 60 ℃ (sem congelamento na tubulação e na bomba)
|
Umidade do ambiente de armazenamento ≤95% |
Desenho de instalação
(1) Curva de desempenho do modo de velocidade constante (modo HS):
(2) Curva de desempenho do modo de tensão constante (modo Hd):
