Fluxo Máximo |
8,5 m³/h |
|
Fluxo nominal |
6m³/h |
|
Pressão |
1,0 MPa |
|
Potência máxima de entrada |
700 W |
|
Cabeça Máxima |
28m |
|
Cabeça classificada |
22m |
|
Isolamento |
IP55 |
|
Peso |
6 kg±5% |
|
Índice de ruído |
＜60dB(A)(Fluxo máximo) |
|
Tensão |
CA 220~240V/50Hz |
|
Velocidade máxima de rotação |
5000 rpm |

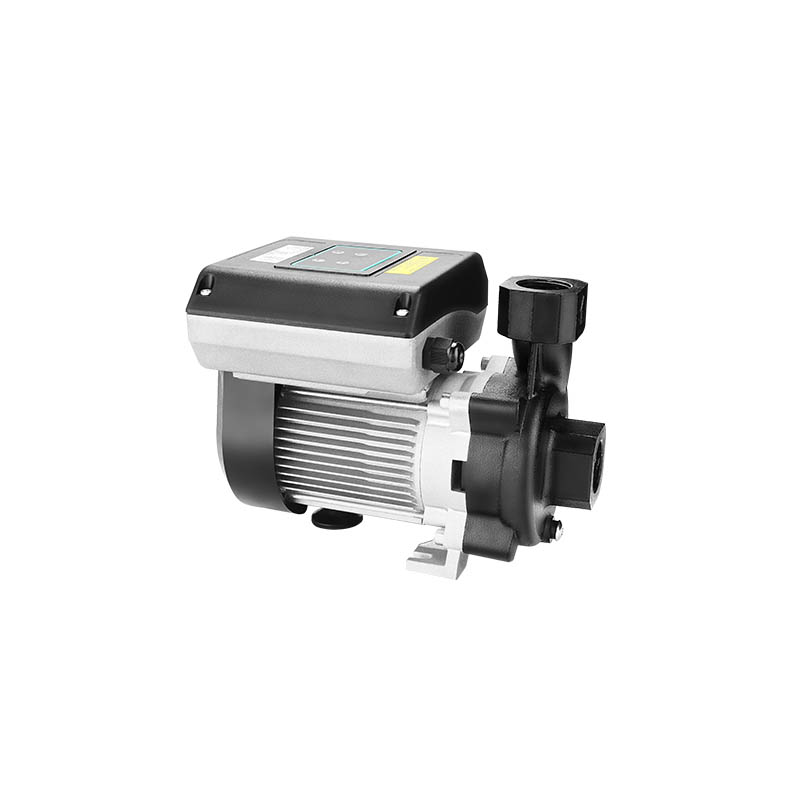

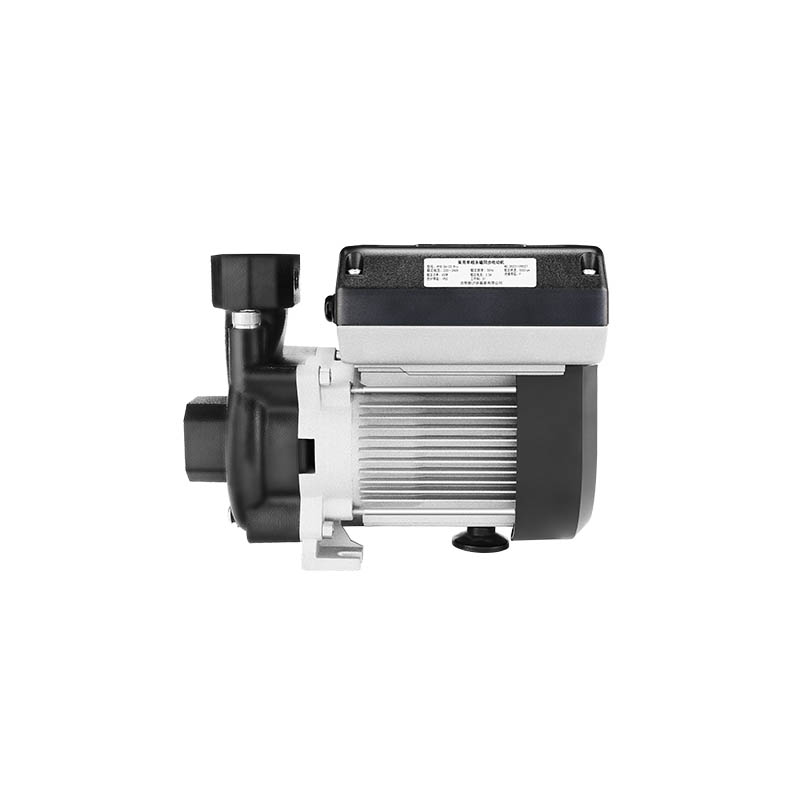

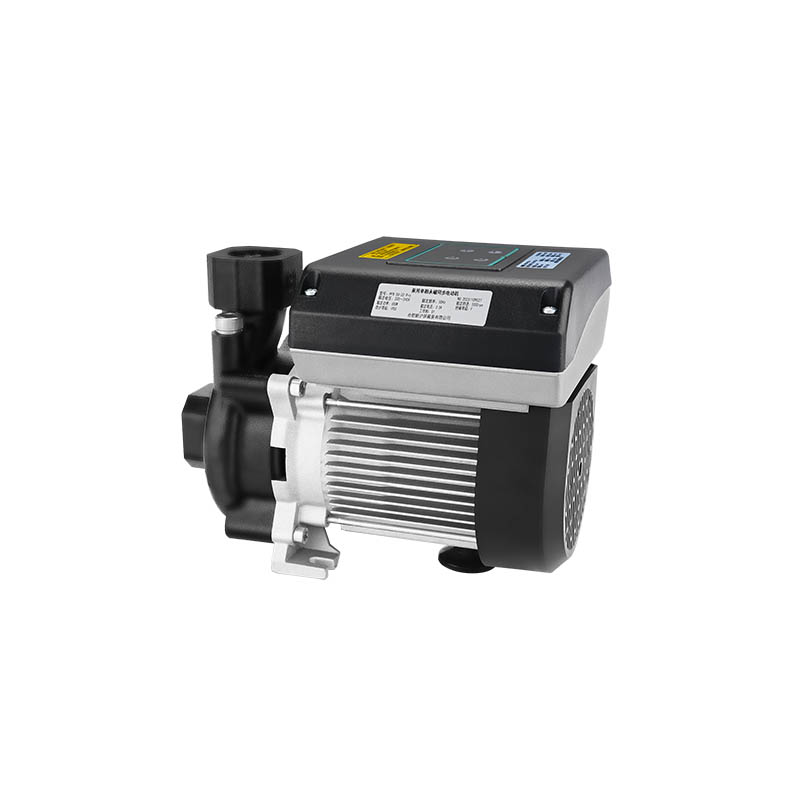

Item NO.:
PFB 06-22 Pro1. UMsistemas de bomba de calor de fonte ir
2. Ssistemas de aquecimento solar
3. Dsistema doméstico de água quente
1. O interior do corpo da bomba adota um revestimento especial, que não enferruja facilmente;
2. Grande fluxo, design de estrutura compacta;
3. Proteção ambiental, bela aparência, instalação conveniente e operação confiável.
Tipo de motor
|
Tipo de motor: motor síncrono de ímã permanente |
Material do fio esmaltado: cobre |
Material magnético: NdFeB |
|
Resistência do motor CC em estado frio a 20°C: 3,77±5%Ω |
Classe de isolamento: F |
|
Médio
|
Meio: água ou glicol (≤50%) líquido misto |
Temperatura média: 0°C a 90°C |
Valor de pH médio: 6,5 a 8,5 |
|
Dureza média ：≤25°dH |
Impureza sólida: o diâmetro e o comprimento são ≤0,1 mm, a relação de volume é ≤0,1% |
|
Desenho de instalação
PerforCurva de desempenho
Esta curva de desempenho é adequada para água limpa à temperatura ambiente. Se a bomba for utilizada para fluidos com água não limpa, o desempenho hidráulico da bomba será reduzido. Portanto, as características do líquido a ser transportado devem ser consideradas na escolha da bomba.
Curva de desempenho do modo de velocidade constante (modo HS)
Curva de desempenho do modo de tensão constante (modo HD)
Curva de desempenho do modo proporcional (modo BL)
