Proteção do motor |
Nenhuma proteção externa necessária |
|
Classe IP |
IP44 |
|
Classe de isolamento |
H |
|
Umidade(RH) |
Máx. 95% |
|
Pressão do sistema |
1,0 MPa |
|
Conformidade |
CE/GS/EMC/LVD/RoHS/REACH |
|
Temperatura ambiente |
0～+40°C |
|
Classe de temperatura |
TF110 |
|
Temperatura do líquido |
-30～+110℃(Glicol até 50%) |
|
Tensão/ Frequência |
110/230 V, 60 Hz |
|
Carcaça da bomba |
Ferro fundido/Aço inoxidável |
|
Energia (EEI) |
≤0,23-Parte 2 |

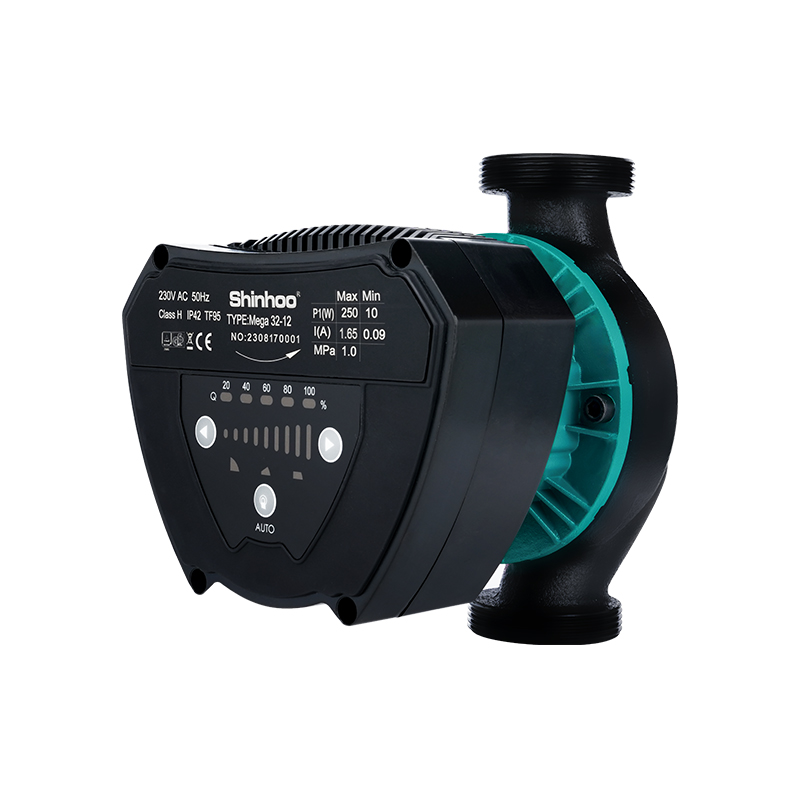

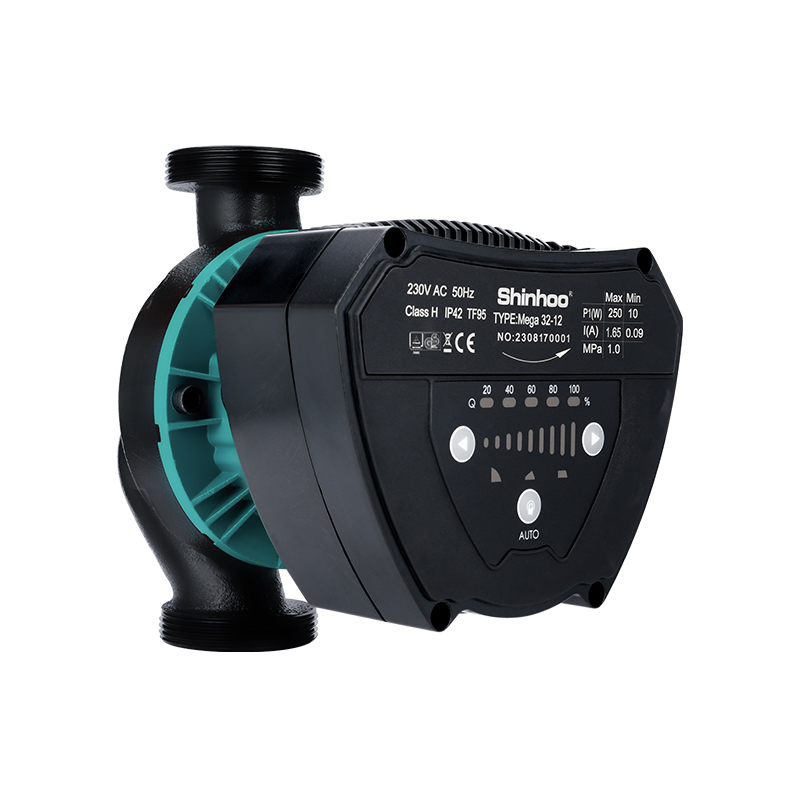

Item NO.:
Mega 40-8F1. Sistema de alimentação dupla da bomba de aquecimento
2. Sistema de aquecimento de piso com água misturada
3. Sistema de água quente com bomba de aquecimento
4. Sistema controlado por sinal PWM
5. Sistema HVAC
6. Sistema de caldeira
7. Outras ocasiões de aquecimento e resfriamento, adequado para refrigerantes como R290
Vantagens
1. Eficiente e econômico em energia
2. Baixo ruído e sem vazamento
3. Sinal PWM e controle 0-10 V
4. Operação de múltiplas engrenagens
5. Proteções múltiplas e interfaces padronizadas
Construção
Mega As bombas são bombas de rotor úmido, ou seja, a bombae o motor são uma unidade única, sem vedação na extremidade do eixo. Os mancais são lubrificados com líquido bombeado.
As bombas apresentam:
• controlador integrado em uma unidade de controle;

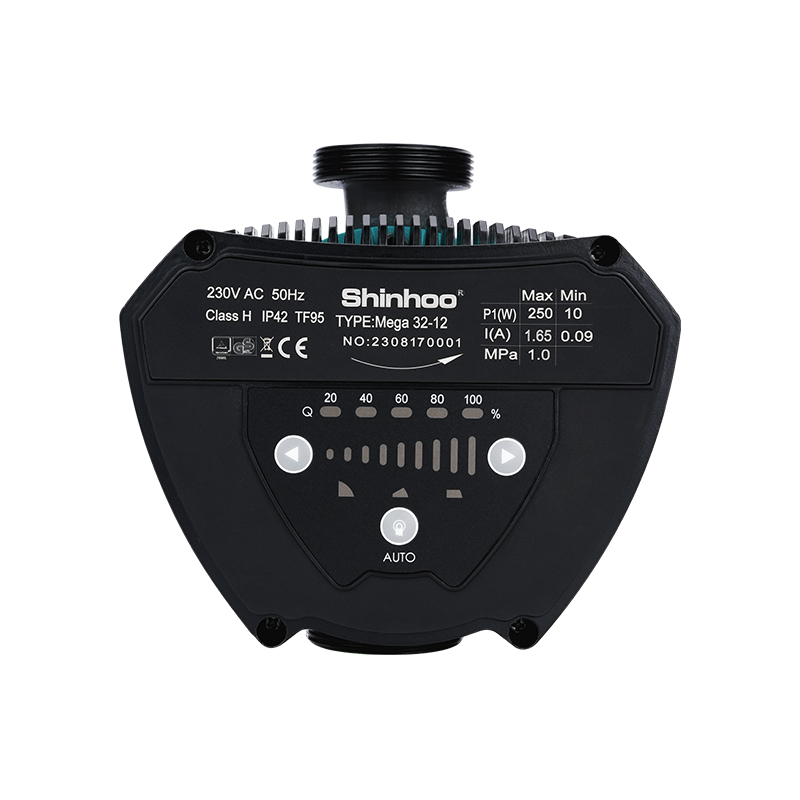

• painel de operação na parte frontal da bomba;
• não é necessária proteção externa do motor.
Motor e conversor de frequência
Mega As bombas são equipadas com motor de ímã permanente. Este tipo de motor é caracterizado por uma maior eficiência em comparação com os motores assíncronos de gaiola de esquilo tradicionalmente utilizados. A velocidade do motor é ajustada por um conversor de frequência integrado.
Conexões da bomba
Conexões de tubos roscados e flanges.
Qualidade do acabamento da superfície
A carcaça da bomba e sua parte superior possuem revestimento cataforético para melhor resistência à corrosão.
A aplicação do revestimento cataforético inclui as seguintes etapas:
• limpeza alcalina;
• pré-tratamento com fosfato de zinco;
• eletrodeposição catódica (cataforese);
• secagem de película de verniz e tinta a 200~250 °C.
Fácil instalação e operação
Equipada com Modo de Autoadaptação (Modo Automático, Configuração de Fábrica), a bomba funciona quando a energia é conectada e adapta seu desempenho de acordo com as necessidades reais do sistema.
O controle é efetuado por sinal de baixa voltagem de modulação por largura de pulso digital (PWM), permitindo que a bomba seja usada para atender a diferentes requisitos de fluxo em vários sistemas.
Baixo ruído e alto conforto
Índice de ruído: ≤42dB(A)
Baixo consumo de energia
Classe A de eficiência energética, consumo de energia mínimo de 6 W
Proteção múltipla
Com proteção contra sobretensão e sobrecorrente
Referência em Ecodesign
EEI≤0,23-Parte 2
Plugue de alimentação de liberação rápida
Ligue e desligue a bomba rapidamente.
|

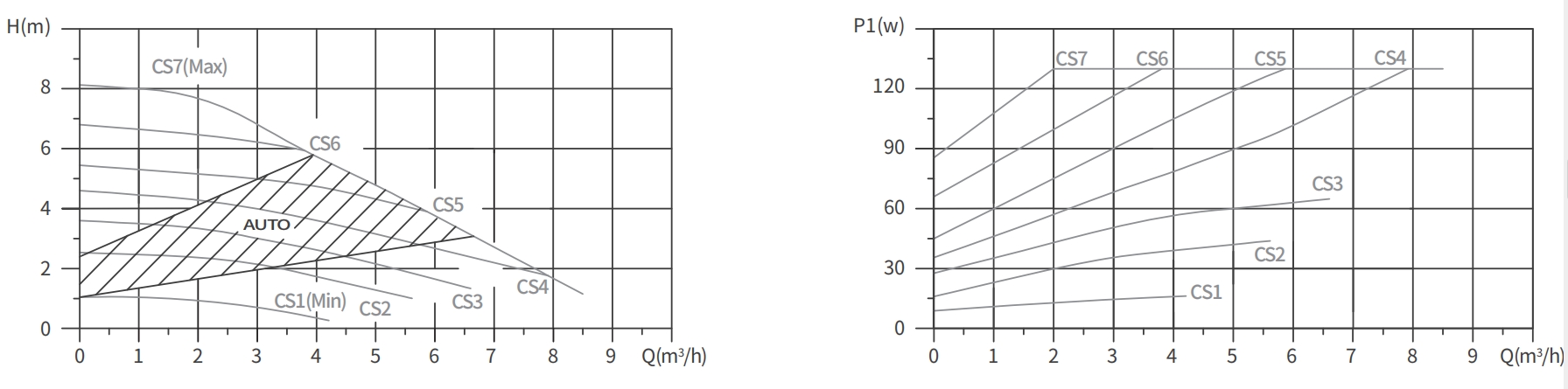

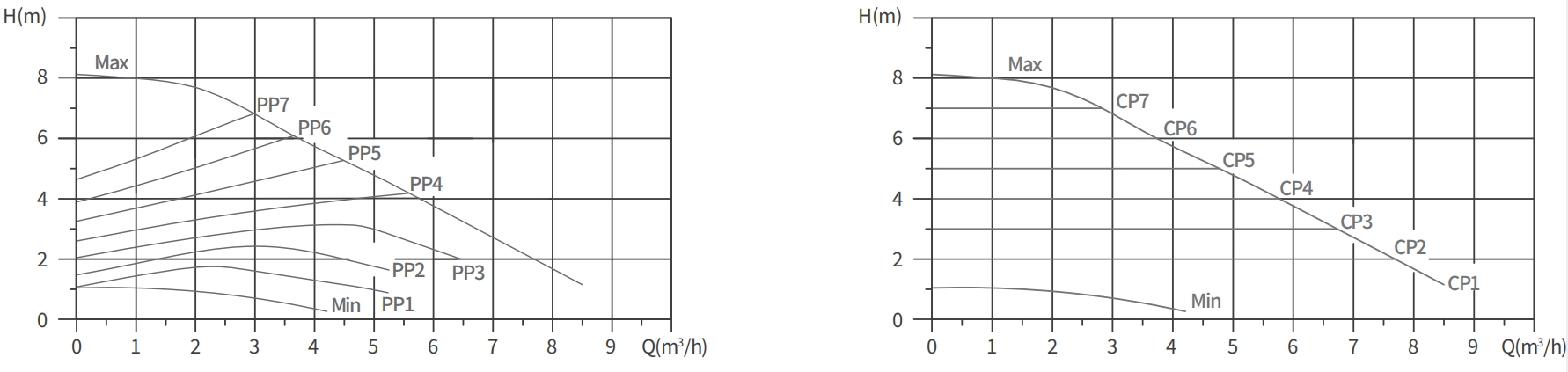

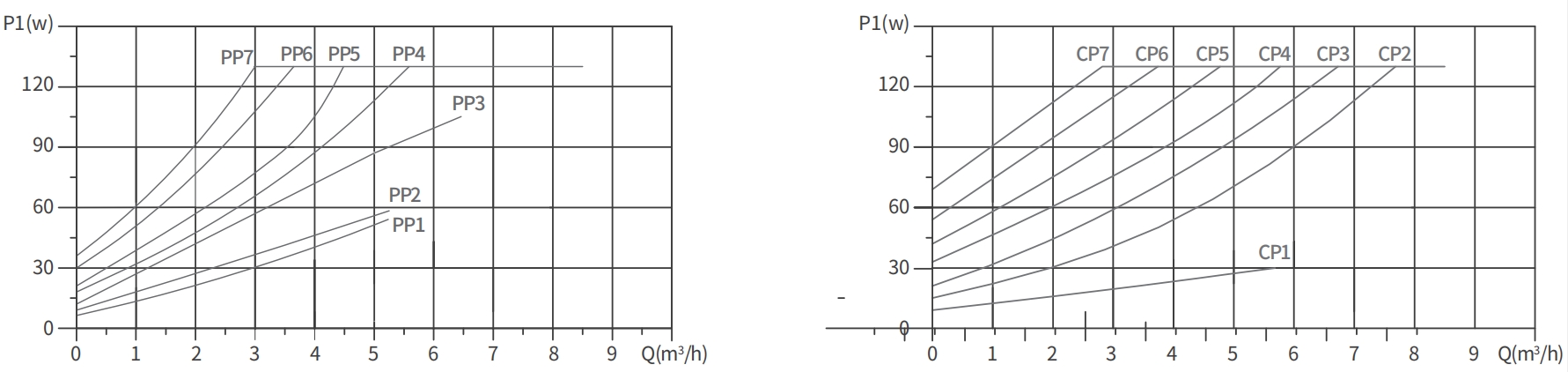

Contexto |
Explicação |
|
PP |
Curvas de pressão proporcionais |
|
PC |
Curvas de pressão constante |
|
CS |
Curvas constantes |
|
AUTO |
Faixa de desempenho automático |
Condições operacionais
Instruções gerais
|
Água em sistemas de aquecimento |
Qualidade da água de acordo com os padrões locais |
|
Água com glicol |
Viscosidade máxima: 10–50 cSt ~ solução de água 50% / glicol 50% a -10 °C |
Faixa de operação
Pressão máxima de operação
PN 10: 10 bar / 1,0 MPa.
Pressão mínima de entrada
Para evitar ruído de cavitação e danos aos mancais durante a operação da bomba, a seguinte pressão relativa mínima deve ser mantida em sua porta de entrada.
|
Pressão de entrada |
Temperatura do líquido |
Pressão de entrada da bomba |
|
≤ + 85 °C |
0,005 MPa |
|
|
≤ + 90 °C |
0,028 MPa |
|
|
≤ +110 °C |
0,100 MPa |
Líquidos bombeados
A bomba foi projetada para bombear líquidos puros e não agressivos, sem sólidos ou fibras que possam ter impacto mecânico ou químico na bomba.
A água utilizada em sistemas de aquecimento deve atender aos requisitos de qualidade da água do sistema para unidades de aquecimento.
As bombas não devem ser usadas para líquidos inflamáveis ou explosivos, como óleo diesel ou gasolina.
As bombas não devem ser utilizadas com líquidos agressivos, como ácidos ou água do mar. Se a bomba não for utilizada durante a estação fria, tome as medidas necessárias para evitar danos causados por baixas temperaturas.
O uso de aditivos em um meio de transferência de calor com densidade e/ou viscosidade cinética maior que a da água diminui o desempenho da bomba.
Nunca utilize aditivos que possam afetar negativamente o funcionamento da bomba. Para saber se a bomba pode ser usada com um determinado líquido, leve em consideração vários fatores.
Os mais importantes são o teor de cal, o pH, a temperatura e o teor de solventes e óleos.

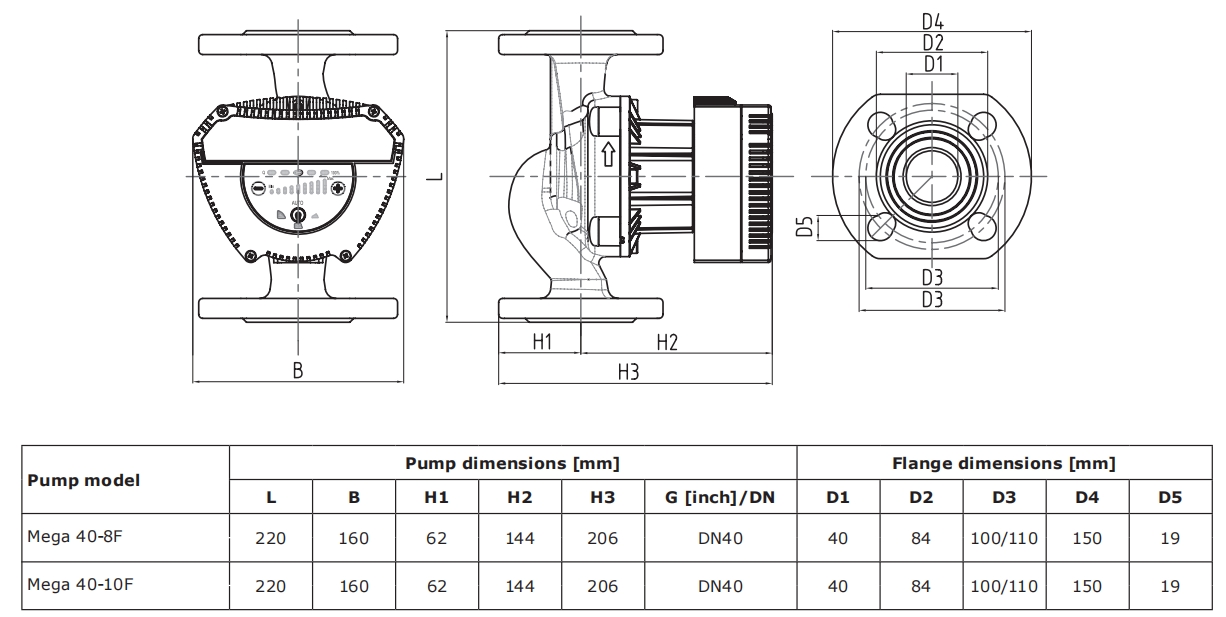

Desenho de instalação
