Tensão da fonte de alimentação |
220-240V 50/60Hz, PE |
|
Proteção do motor |
Não é necessária proteção externa |
|
Classe IP |
IP44 |
|
Classe de isolamento |
H |
|
Umidade(UR) |
Máx. 95% |
|
Pressão do sistema |
1,0MPa |
|
Conformidade |
CE/GS/EMC/LVD/RoHS/REACH |
|
Temperatura ambiente |
0ï½+40â |
|
Classe de temperatura |
TF110 |
|
Temperatura do líquido |
-30ï½+110â (Glicol até 50%) |
|
Tensão/Frequência |
230V/50Hz |
|
Carcaça da bomba |
Ferro fundido/aço inoxidável |
|
Energia (EEI) |
≤0,23-Parte2 |
Item NO.:

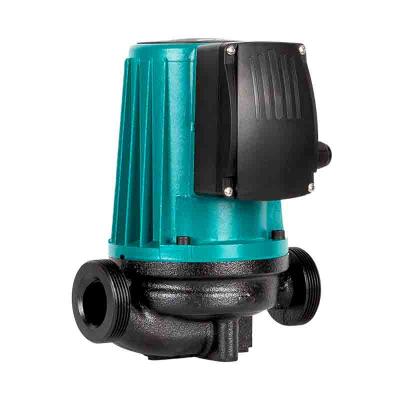

Mega 40-8F1. Sistema de alimentação dupla da bomba de aquecimento
2. Sistema de água mista para aquecimento por piso radiante
3.Sistema de água quente com bomba de aquecimento
4.Sistema controlado por sinal PWM
5.Sistema HVAC
6.Sistema de caldeira
7.Outras ocasiões de aquecimento e resfriamento, adequadas para refrigerantes como R290
Vantagens
1.Eficiente e com economia de energia
2.Baixo ruído e sem vazamento
3.Sinal PWM e controle de 0-10V
4. Operação multi-engrenagem
5. Múltiplas proteções e interfaces padronizadas
Construção
Mega bombas são bombas de rotor úmido, ou seja, a bomba e o motor são uma unidade de peça única sem vedação da extremidade do eixo. Os rolamentos são lubrificados com líquido bombeado.
O recurso das bombas:
• controlador integrado em uma unidade de controle;
• painel de operação na parte frontal da bomba;
• proteção externa do motor não é necessária.
Motor e conversor de frequência
Mega as bombas estão equipadas com motor de íman permanente. Este tipo de motor é caracterizado por uma maior eficiência em comparação com os motores assíncronos de gaiola de esquilo tradicionalmente usados. A velocidade do motor é configurada por um conversor de frequência integrado.
Conexões da bomba
Conexões de tubo roscado e flange.
Qualidade do acabamento superficial
A carcaça da bomba e sua parte principal possuem revestimento cataforético para melhor resistência à corrosão.
A aplicação do revestimento cataforético inclui as seguintes etapas:
• limpeza com álcalis;
• pré-tratamento com fosfato de zinco;
• eletrodeposição catódica (cataforese);
• secagem do filme de verniz e tinta a 200~250 °C.
Fácil instalação e operação
Equipada com modo de autoadaptação (modo automático, configuração de fábrica), a bomba funciona assim que a energia é conectada e adapta seu desempenho de acordo com as necessidades reais do sistema.
O controle é efetuado por sinal de baixa tensão com modulação digital por largura de pulso (PWM), permitindo que a bomba seja usada para atender a diferentes requisitos de fluxo em vários sistemas.
Baixo ruído e alto conforto
Índice de ruído: ≤42dB(A)
Baixo consumo de energia
Eficiência energética de classe A, consumo de energia inferior a 6W
Proteção múltipla
Com proteção contra sobretensão e sobrecorrente
Referência de Design Ecológico
EEI≤0,23-Parte 2
Plugue de alimentação de liberação rápida
Inicie e pare a bomba rapidamente.

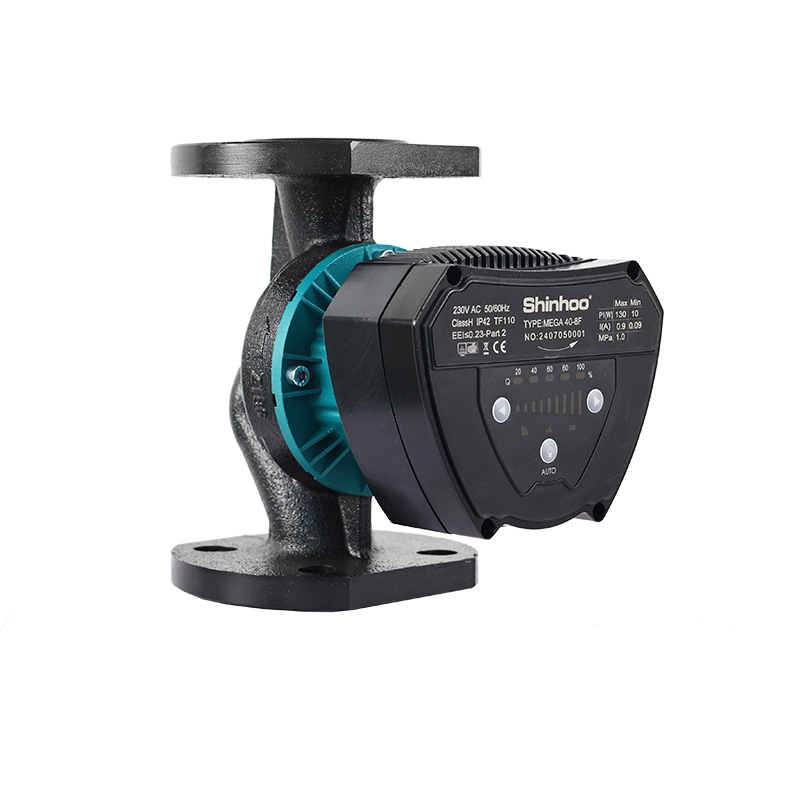

Foto do produto e 10 modos de controle
Pressione o botão para alternar entre os diferentes modos de controle e aumentar ou diminuir a configuração com os botões do lado esquerdo e direito.
|
Configuração |
Explicação |
|
A |
Adaptação automática |
|
P |
Controle PWM |
|
PP3 |
Pressão proporcional de alta velocidade |
|
CP3 |
Velocidade Constante Alta Velocidade |
Condições de operação
Instruções gerais
|
Água em sistemas de aquecimento |
Qualidade da água de acordo com os padrões locais |
|
Água com glicol |
Viscosidade máxima: 10–50 cSt ~ solução de água 50% / glicol 50% a -10 °C |
Faixa de operação
|
Parâmetro |
MEGA |
|
Fluxo máximo, Q |
15 m³/h |
|
Carga máxima, H |
8 metros |
Pressão máxima de operação
PN 10: 10 bar/1,0 MPa.
Pressão mínima de entrada
Para evitar ruído de cavitação e danos aos rolamentos durante a operação da bomba, a seguinte pressão relativa mínima deve ser mantida em sua porta de entrada.
|
Pressão de entrada |
Temperatura do líquido |
Pressão de entrada da bomba |
|
≤ + 85°C |
0,005MPa |
|
|
≤ + 90°C |
0,028MPa |
|
|
≤ +110°C |
0,100MPa |
Líquidos bombeados
A bomba foi projetada para bombear líquidos puros e não agressivos, sem sólidos ou fibras que possam ter impacto mecânico ou químico na bomba.
A água utilizada nos sistemas de aquecimento deve cumprir os requisitos de qualidade da água do sistema para unidades de aquecimento.
As bombas não devem ser usadas para líquidos inflamáveis ou explosivos, como óleo diesel ou gasolina.
As bombas não devem ser usadas para líquidos agressivos, como ácidos ou água do mar. Se a bomba não funcionar durante uma estação fria, tome as medidas necessárias para evitar danos por baixas temperaturas.
Usar aditivos em um meio de transferência de calor com densidade e/ou viscosidade cinética superior à água diminui o desempenho da bomba.
Nunca use aditivos que possam afetar negativamente a operação da bomba. Para saber se a bomba pode ser utilizada com determinado líquido, leve em consideração vários fatores.
Os mais importantes são o teor de cal, o pH, a temperatura e o teor de solventes e óleos.
A bomba pode ser usada para misturas de glicol e água em níveis de até 50%. Consulte a seção «Instruções gerais». O bombeamento de misturas de glicol diminui as propriedades hidráulicas da bomba.
Desenho de Instalação
