Fonte de energia |
220~240 V, 50 Hz CA |
|
Pressão máxima do sistema |
≤0,3 MPa |
|
Classe de isolamento |
B |
|
Nível de proteção |
IPX5 |
|
Temperatura ambiente durante o trabalho |
na faixa de 0°C a 50°C |
|
A temperatura do líquido transportado |
na faixa de 5°C a 50°C |
|
Entrega de líquido |
água limpa |
Item NO.:
F-SP 19000 Pro1. É usado para circulação de água em todos os tipos de pequenas piscinas domésticas;
2. Água levemente suja com sólidos em suspensão pode ser perfeitamente filtrada.

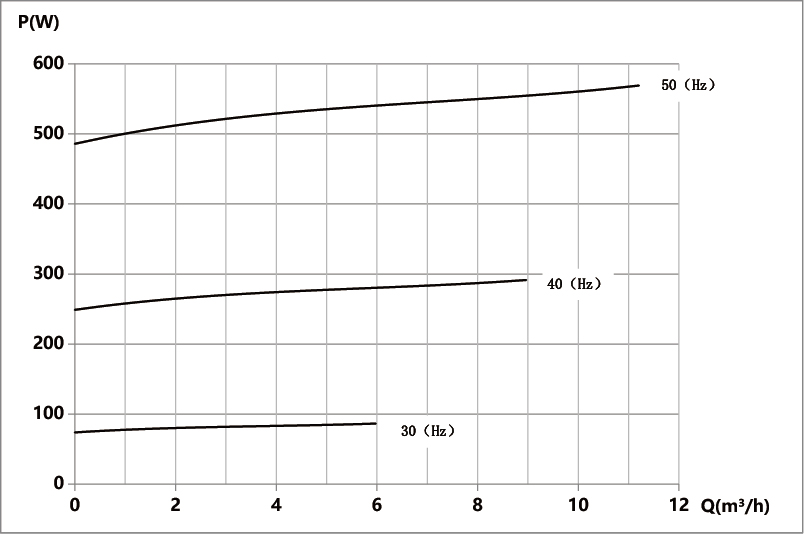

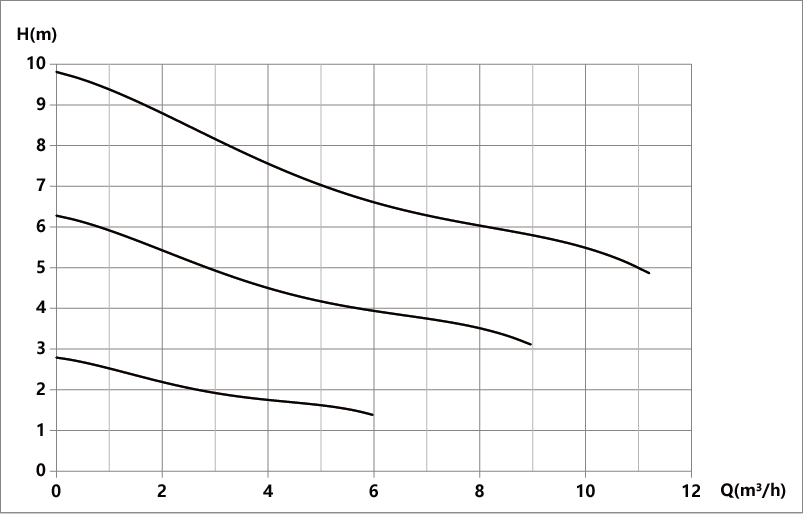

Regular por Hz:0-50Hz
Regular por RPM: Três marchas
Desenho de instalação：
1. Itens de teste do processo de produção do produto
1.1 Detecção de motor
1.1.1 Detecção de impacto entre voltas do motor;
1.1.2 Detecção da resistência de isolamento do motor;
1.1.3 Detecção de tensão de resistência de aterramento do motor;
1.1.4 Detecção de resistência CC do enrolamento do motor;
1.1.5 Teste de rotação do motor.
1.2 Oficina de montagem
1.2.1 Detecção de resistência de aterramento de toda a bomba;
1.2.2 Detecção da resistência de isolamento de toda a bomba;
1.2.3 Detecção de corrente de fuga de tensão suportável da bomba;
1.2.4 Detecção de corrente de fuga de toda a bomba;
1.2.5 Detecção de partida de baixa tensão de toda a bomba;
1.2.6 Detecção de potência sem carga de toda a bomba;
1.2.7 Verifique a corrente sem carga de toda a bomba.
2. Ensaio de tipo da bomba em laboratório
2.1 Inspeção do desempenho hidráulico de toda a bomba;
2.2 Detecção de ruído e vibração de toda a bomba;
2.3 Teste de vida útil da bomba;
2.4 Teste de desempenho em altas e baixas temperaturas de toda a bomba.
3. Condições de trabalho
3.1 Alimentação: corrente alternada monofásica 220V, 50Hz;
3.2 Pressão máxima do sistema: 0,35 MPa;
3.3 Classe de isolamento: F;
3.4 Nível de proteção: IP55;
3.5 Temperatura do ambiente de trabalho: 0℃～50℃;
3.6 Temperatura do líquido transportado: 5℃～50℃;
3.7 Líquido de entrega: água limpa.
Tags :
Fonte de energia 220~240 V, 50 Hz CA Pressão máxima do sistema ≤0,3 MPa Classe de isolamento B Nível de proteção IPX5 Temperatura ambiente durante o trabalho na faixa de 0°C a 50°C A temperatura do líquido transportado na faixa de 5°C a 50°C Entrega de líquido água limpa
Fonte de energia 220~240 V, 50 Hz CA Pressão máxima do sistema ≤0,3 MPa Classe de isolamento B Nível de proteção IPX5 Temperatura ambiente durante o trabalho na faixa de 0°C a 50°C A temperatura do líquido transportado na faixa de 5°C a 50°C Entrega de líquido água limpa
Tensão de alimentação 2 30 V 50/60Hz, PE Proteção do motor Nenhuma proteção externa necessária Classe IP IP44 Classe de isolamento H Umidade ( RH ) Máx. 95% Pressão do sistema 1,0 MPa Conformidade CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiente 0 ～ +40℃ Classe de temperatura TF110 Temperatura do líquido 2 ～ +110℃
Tensão de alimentação 220V~240V,CA,terra de proteção Proteção do motor Nenhuma proteção externa necessária Classe IP IP67 Classe de isolamento H Umidade ( (D) Máx. 95% Pressão do sistema 1,0 Mpa Conformidade EMC/RoHS/REACH/TUV/CE/EEI/CCC Temperatura ambiente -30℃~55℃ Classe de temperatura TF 95 Temperatura do líquido -20~+95℃ Conexão/Uniões Molex/TE
Máx. F baixo ( L/min ) 100 Avaliado fluxo ( L/min ) 50 Máx. H ler ( m ) 15 Cabeça classificada ( m ) 10 Diâmetro de entrada ( mm ) 40 Diâmetro da saída ( mm ) 40 Potência de entrada (C) 300 Potência de saída (C) 250
1. Modelo do produto: S básico 20-6S; Básico S 20-6SQ 2. Temperatura ambiente permitida: de 0 a +40 °C 3. Temperatura admissível do líquido bombeado: de +2 a +110 °C 4. Temperatura de armazenamento: de -30 a +55 °C 5. Bombas com uniões: 1,0 MPa (10 bar) 6. Material da carcaça da bomba: ferro fundido, carcaça da bomba em aço inoxidável (N) 7. Comprimento de porta a porta: 130 mm
Fonte de energia Corrente alternada monofásica de 220 V, 50 Hz Pressão máxima do sistema ≤0,3 MPa Classe de isolamento B Nível de proteção IPX5 Temperatura ambiente durante o trabalho dentro da faixa de 0°C a 50°C A temperatura do líquido de transporte dentro da faixa de 5°C a 50°C Líquido de entrega água limpa

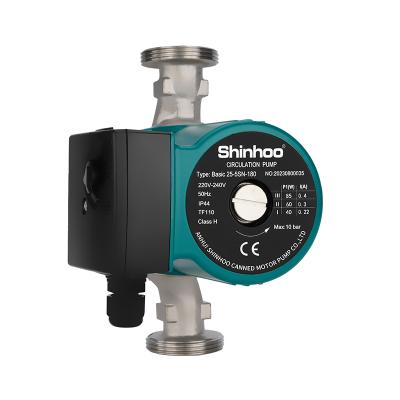

Modelo Básico 25-5SN Comprimento do corpo da bomba 130/180mm Poder 85/60/40W Vazão máxima 3,3 m³/h Cabeça máxima 5m Atual 0,4/0,3/0,22A Tensão/Frequência 115/230V 50/60Hz Carcaça da bomba corpo em aço inoxidável Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 faixa de temperatura do líquido 2-110℃ Pressão máxima do sistema 1,0 MPa
