Fonte de energia |
220~240 V, 50 Hz CA |
|
Pressão máxima do sistema |
≤0,3 MPa |
|
Classe de isolamento |
B |
|
Nível de proteção |
IPX5 |
|
Temperatura ambiente durante o trabalho |
na faixa de 0°C a 50°C |
|
A temperatura do líquido transportado |
na faixa de 5°C a 50°C |
|
Entrega de líquido |
água limpa |
Item NO.:

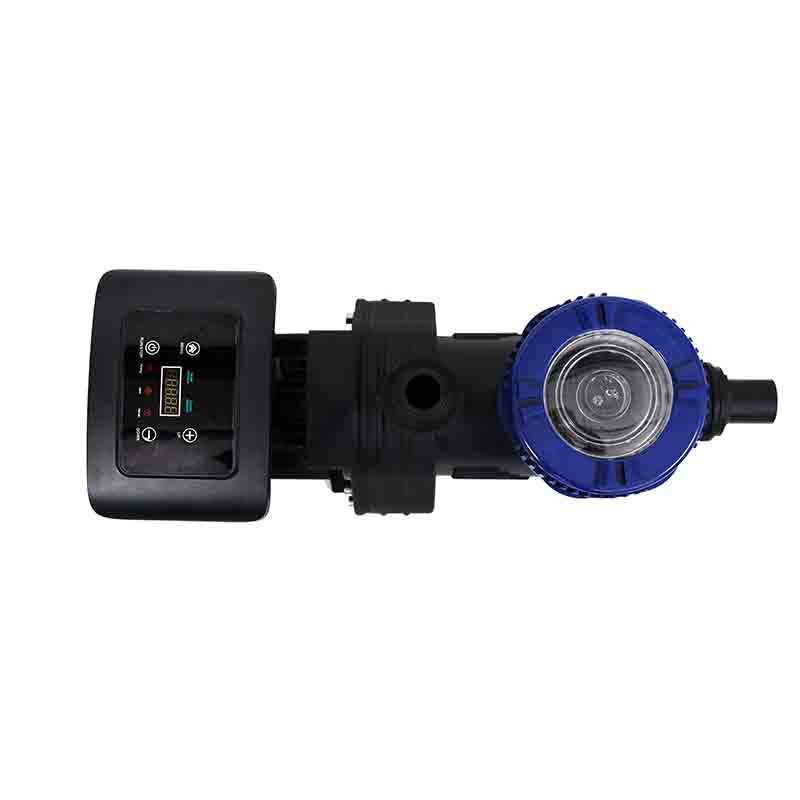

F-SP 16000 Pro1. É usado para circulação de água em todos os tipos de pequenas piscinas domésticas;
2. Água levemente suja com sólidos em suspensão pode ser perfeitamente filtrada.
Regular por Hz:0-50Hz
Regular por RPM: Três marchas

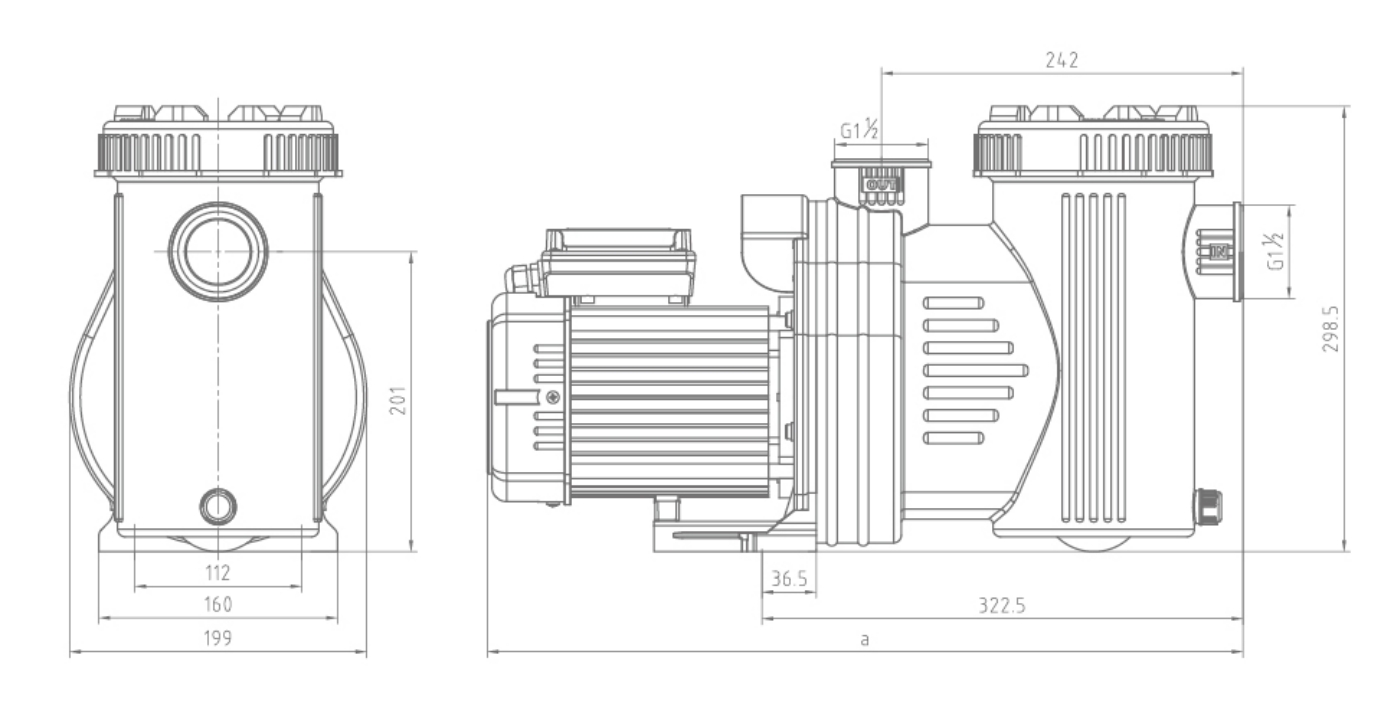

Desenho de instalação：
1. Itens de teste do processo de produção do produto
1.1 Detecção de motor
1.1.1 Detecção de impacto entre voltas do motor;
1.1.2 Detecção da resistência de isolamento do motor;
1.1.3 Detecção de tensão de resistência de aterramento do motor;
1.1.4 Detecção de resistência CC do enrolamento do motor;
1.1.5 Teste de rotação do motor.
1.2 Oficina de montagem
1.2.1 Detecção de resistência de aterramento de toda a bomba;
1.2.2 Detecção da resistência de isolamento de toda a bomba;
1.2.3 Detecção de corrente de fuga de tensão suportável da bomba;
1.2.4 Detecção de corrente de fuga de toda a bomba;
1.2.5 Detecção de partida de baixa tensão de toda a bomba;
1.2.6 Detecção de potência sem carga de toda a bomba;
1.2.7 Verifique a corrente sem carga de toda a bomba.
2. Ensaio de tipo da bomba em laboratório
2.1 Inspeção do desempenho hidráulico de toda a bomba;
2.2 Detecção de ruído e vibração de toda a bomba;
2.3 Teste de vida útil da bomba;
2.4 Teste de desempenho em altas e baixas temperaturas de toda a bomba.
3. Condições de trabalho
3.1 Alimentação: corrente alternada monofásica 220V, 50Hz;
3.2 Pressão máxima do sistema: 0,35 MPa;
3.3 Classe de isolamento: F;
3.4 Nível de proteção: IP55;
3.5 Temperatura do ambiente de trabalho: 0℃～50℃;
3.6 Temperatura do líquido transportado: 5℃～50℃;
3.7 Líquido de entrega: água limpa.
