Modelo |
Básico 32-8S, Básico 32-8SN |
|
Poder |
245/190/135W |
|
Fluxo máximo |
8m³/h |
|
Cabeça máxima |
8m |
|
Atual |
1,1/0,85/0,6A |
|
Tensão/Frequência |
115/230 V 50/60 Hz |
|
Carcaça da bomba |
Ferro fundido, aço inoxidável (N) |
|
Líquido bombeado |
Água |
|
Classe de isolamento |
H |
|
Grau de proteção |
IP44 |
|
Faixa de temperatura líquida |
2~110°C |
|
Pressão máxima do sistema |
1,0Mpa |
Item NO.:
Basic 32-8SN1. Aquecimento comercial
2. Recirculação de água quente sanitária
3. Aquecimento doméstico
4. Sistemas de aquecimento de água quente de todos os tipos
5. Sistemas de circulação industrial
6. Sistemas de água fria e sistemas de ar condicionado
As bombas de circulação básicas projetadas e produzidas por nossos especialistas possuem as seguintes características: baixo ruído, sem vazamentos, segurança ecológica em operação, aparência artística, fácil instalação e operação confiável.
Construção
As bombas básicas são do tipo rotor blindado, ou seja, a bomba e o motor formam uma única unidade sem vedação do eixo. Esta unidade requer apenas dois anéis de vedação e os rolamentos são lubrificados com líquido bombeado.
Vantagens do projeto básico de bombas:
1. Motor de uma ou três velocidades.
2. Rolamentos radiais cerâmicos.
3. Rolamento axial de carbono.
4. A lata protetora do rotor, a tampa externa do rotor e a placa de rolamento são feitas de aço inoxidável.
5. Carcaça da bomba em ferro fundido.
6. Interruptor térmico integrado na bobina do estator, para motores a partir de 300 W.
Condições de trabalho
1. Pressão do sistema: máx. 10 barras.
2. Temperatura do líquido: de +2 a +110 °С.
3. Os usuários podem selecionar um modelo do espectro de tipo de acordo com a exigência de altura manométrica, fluxo e frequência.
4. Fonte de alimentação: tensão 230V, frequência 50Hz, alimentação CA monofásica. Os modelos listados na tabela também podem ser fabricados conforme necessidade do usuário em 230V/60Hz ou 115V/60Hz. Os parâmetros de curva e desempenho nesta tabela representam apenas produtos com alimentação de 230V/50Hz.
5. Pressão máxima do sistema: 1,0 MPa.
6. Temperatura ambiente: 0°C ~ 40°C, temperatura do meio: 2°C ~ 110°C. Para evitar condensação de água no estator, certifique-se de que a temperatura ambiente seja inferior à temperatura do líquido.
7. Médio: líquido fino, limpo, não corrosivo e não explosivo, não contém partículas sólidas, fibras ou óleo mineral. A bomba não deve ser usada para fornecer líquidos inflamáveis, como diesel e gasolina.
8. Fornecer líquido de alta viscosidade reduzirá o desempenho da bomba, portanto, ao escolher uma bomba, a viscosidade do meio deve ser levada em consideração.
9. Mantenha a pressão mínima na entrada da bomba para evitar ruídos de cavitação e danos aos rolamentos da bomba.
As séries básicas possuem dois tipos de conexões de tubo : roscadas e flangeadas. Modelos com potência acima de 300W possuem principalmente conexão flangeada. Podemos fazer design personalizado de acordo com sua necessidade.
Limites de temperatura permitidos
1. A bomba envolve três frequências rotacionais que permitem selecionar o melhor desempenho para um determinado sistema hidráulico.
2. Temperatura ambiente: de 0 a 40 °С
3. Temperatura do líquido: de +2 a +110 °С
4. Temperatura de armazenamento: de -30 a +55 °С
Pressão sonora
A pressão sonora depende da energia consumida:
≤ 50 dB(A) para modelos com P1<1.000 W
≤ 54 dB(A) para modelos com P1>1.000 W
Instalação
Durante a instalação, o eixo da bomba deve estar paralelo ao solo. Antes da partida, abra o parafuso de ventilação na parte superior do motor para que o ar na bomba possa ser bem liberado e, em seguida, reaperte o parafuso de ventilação. Isto ajudará a evitar que a bomba funcione a seco.
Tags :

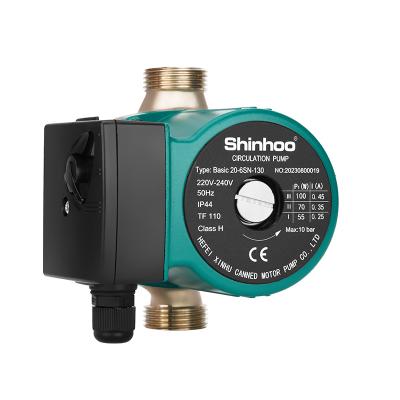

Modelo Básico 20-6S Poder 100/70/55W Fluxo máximo 2,8m³/h Cabeça máxima 6m Atual 0,45/0,35/0,25A Tensão/Frequência 115/230 V 50/60 Hz Carcaça da bomba ferro fundido, corpo em aço inoxidável (N), corpo em cobre (B), Bronze (Q) e Plástico (P) Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110°C Pressão máxima do sistema 1,0Mpa

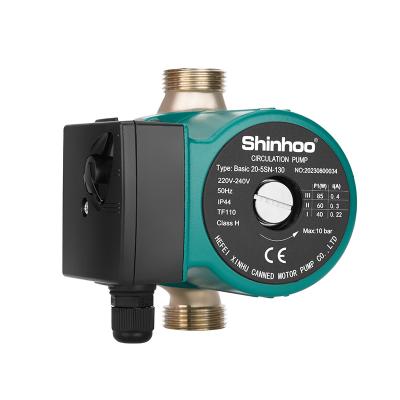

Model Basic 20-5SN Power 85/60/40W Max.flow 2.8m³/h Max head 5m Current 0.4/0.3/0.22A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Clean Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa

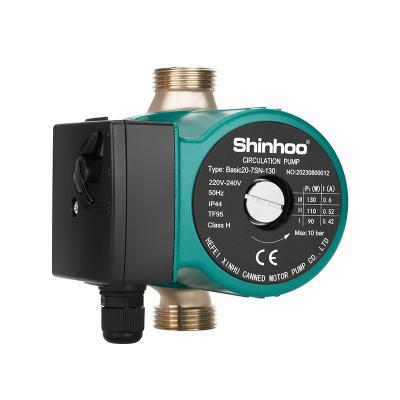

Model Basic 20-7SN Power 130/110/90W Max.flow 3.5m³/h Max head 7m Current 0.6/0.52/0.42A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid clean Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa

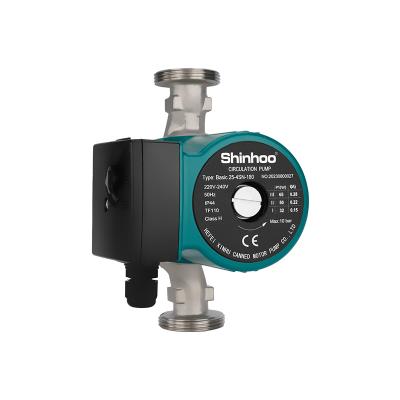

Model Basic 25-4SN Pump body length 130/180mm Power 65/50/32W Max.flow 3.0m³/h Max head 4m Current 0.28/0.22/0.15A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa

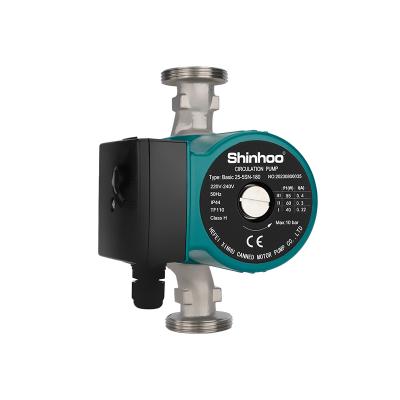

Model Basic 25-5SN Pump Body Length 130/180mm Power 85/60/40W Max.flow 3.3m³/h Max head 5m Current 0.4/0.3/0.22A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa

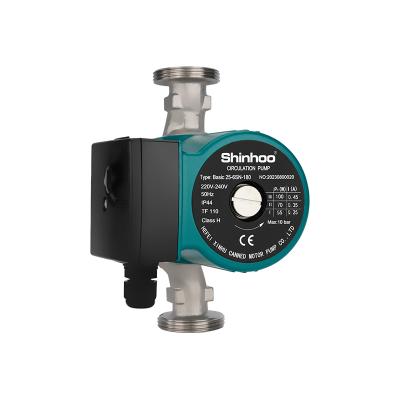

Model Basic 25-6SN Pump Body Length 130/180mm Power 100/70/55W Max.flow 3.3m³/h Max head 6m Current 0.45/0.35/0.25A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa Certificates CE, GS, UL, LVD, EMC, RoHS, REACH etc.

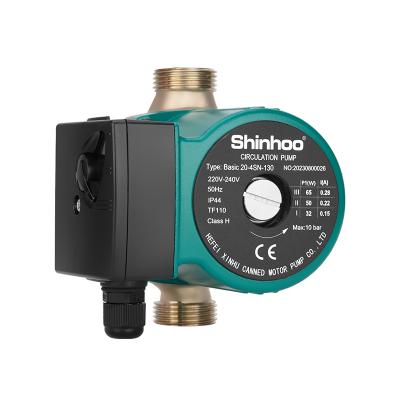

Model Basic 20-4SN Power 65/50/32W Max.flow 2.8m³/h Max head 4m Current 0.28/0.22/0.15A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Clean Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa
