Modelo |

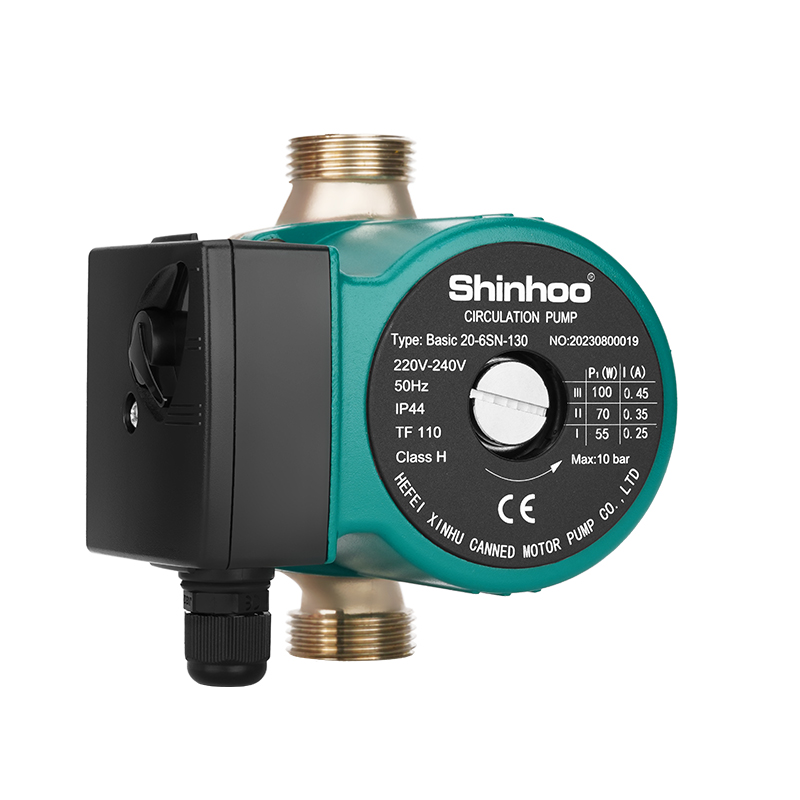

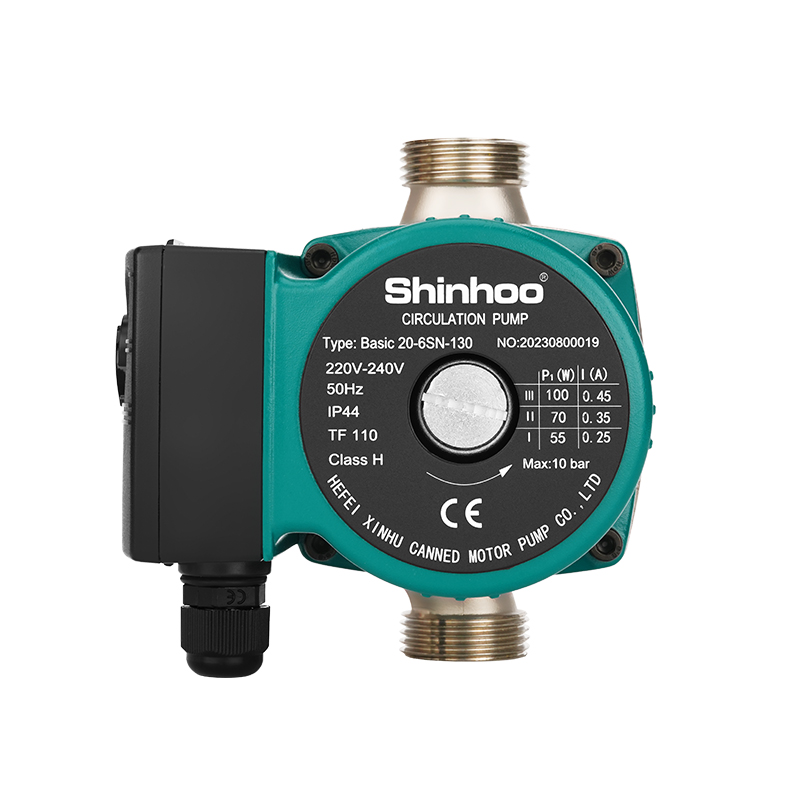

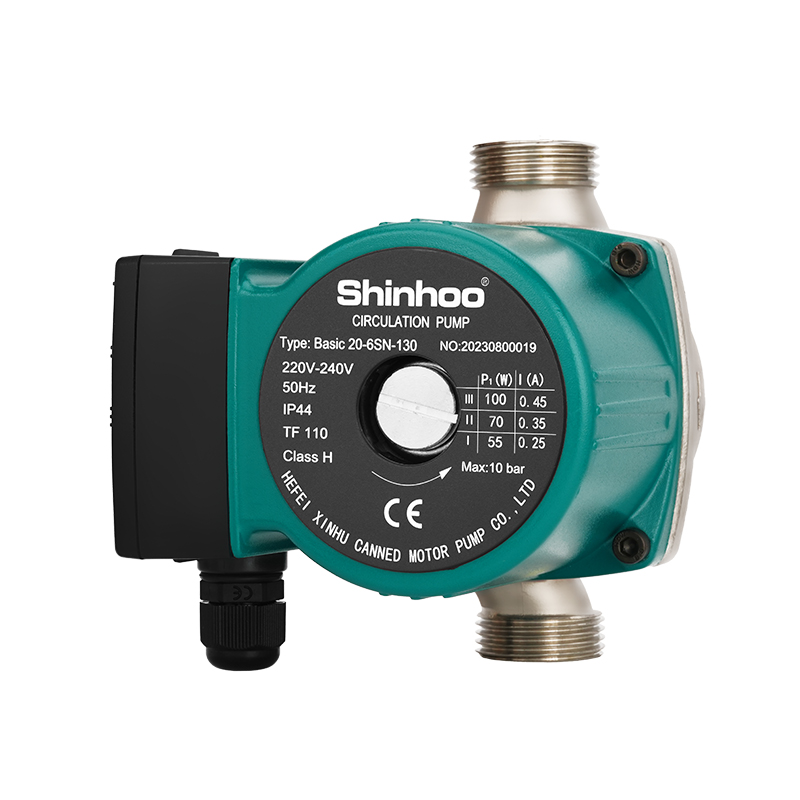

Básico 20-6S |
Poder |
100/70/55W |
Fluxo máximo |
2,8m³/h |
Cabeça máxima |
6m |
Atual |
0,45/0,35/0,25A |
Tensão/Frequência |
115/230 V 50/60 Hz |
Carcaça da bomba |
ferro fundido, corpo em aço inoxidável (N), corpo em cobre (B), Bronze (Q) e Plástico (P) |
Líquido bombeado |
Água |
Classe de isolamento |
H |
Grau de proteção |
IP44 |
Faixa de temperatura líquida |
2-110°C |
Pressão máxima do sistema |
1,0Mpa |
Item NO.:
Basic 20-6SN1. Aquecimento comercial
2. Recirculação de água quente sanitária
3. Aquecimento doméstico
4. Sistemas de aquecimento de água quente de todos os tipos
5. Sistemas de circulação industrial
6. Sistemas de água fria e sistemas de ar condicionado
1. Circulação de líquido em sistemas de refrigeração e ar condicionado
2. Bombas circuladoras básicas para circulação de água fria e quente em sistemas de aquecimento e ar condicionado.
3. A bomba envolve três frequências de rotação que permitem selecionar o melhor desempenho de um determinado sistema hidráulico.
4. As bombas também podem ser usadas em sistemas de aquecimento de tubo único ou duplo, também podem ser aplicadas em apartamentos urbanos, vilas suburbanas, resfriamento, ar condicionado, caldeiras e sistemas solares, etc.
5. Sistemas de aquecimento
6. Circulação de água quente sanitária
As séries básicas têm dois tipos de conexões de tubo : roscadas e flangeadas. Modelos com potência acima de 300W possuem principalmente conexão flangeada. Podemos fazer design personalizado de acordo com sua necessidade.
A carcaça da bomba é geralmente feita de ferro fundido. A carcaça da bomba em bronze e aço inoxidável também está disponível.
A bomba com corpo em ferro fundido é amplamente utilizada para fornecer água para aquecimento ambiente. A bomba com corpo de bronze é amplamente utilizada no sistema de aquecimento de piso. Para o fornecimento de água quente sanitária recomendamos a utilização de bomba com corpo em aço inoxidável (N) ou corpo em bronze (B).
Limites de temperatura permitidos
1. A bomba envolve três frequências de rotação que permitem selecionar o melhor desempenho para um determinado sistema hidráulico.
2. Temperatura ambiente: de 0 a 40 °С
3. Temperatura do líquido: de +2 a +110 °С
4. Temperatura de armazenamento: de -30 a +55 °С
Pressão sonora
A pressão sonora depende da energia consumida:
≤ 50 dB(A) para modelos com P1<1.000 W
≤ 54 dB(A) para modelos com P1>1.000 W
Instalação
Durante a instalação, o eixo da bomba deve estar paralelo ao solo. Antes da partida, abra o parafuso de ventilação na parte superior do motor para que o ar na bomba possa ser bem liberado e, em seguida, reaperte o parafuso de ventilação. Isto ajudará a evitar que a bomba funcione a seco.
Tags :
Modelo Básico 32-8SN Poder 245/190/135W Vazão máxima 8m³/h Cabeça máxima 8m Atual 1,1/0,85/0,6A Tensão/Frequência 115/230V 50/60Hz Carcaça da bomba Aço inoxidável (N) Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 faixa de temperatura do líquido 2~110℃ Pressão máxima do sistema 1,0 MPa

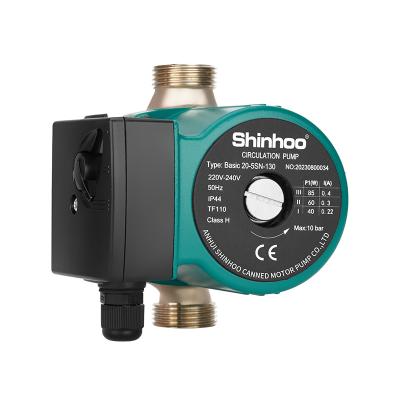

Model Basic 20-5SN Power 85/60/40W Max.flow 2.8m³/h Max head 5m Current 0.4/0.3/0.22A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Clean Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa

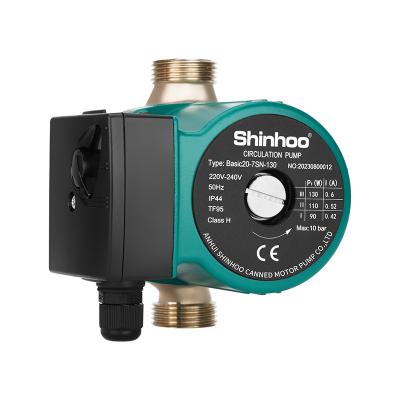

Modelo Básico 20-7SN Poder 130/110/90W Vazão máxima 3,5 m³/h Cabeça máxima 7m Atual 0,6/0,52/0,42A Tensão/Frequência 115/230V 50/60Hz Carcaça da bomba corpo em aço inoxidável Líquido bombeado Água limpa Classe de isolamento H Grau de proteção IP44 faixa de temperatura do líquido 2-110℃ Pressão máxima do sistema 1,0 MPa

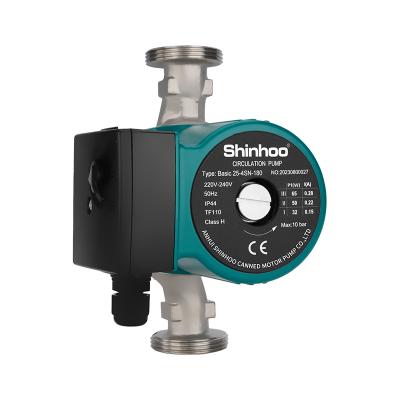

Modelo Básico 25-4SN comprimento do corpo da bomba 130/180mm Poder 65/50/32W Vazão máxima 3,0 m³/h Cabeça máxima 4m Atual 0,28/0,22/0,15A Tensão/Frequência 115/230V 50/60Hz Carcaça da bomba corpo em aço inoxidável Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 faixa de temperatura do líquido 2-110℃ Pressão máxima do sistema 1,0 MPa
Modelo Básico 25-5SN Comprimento do corpo da bomba 130/180mm Poder 85/60/40W Vazão máxima 3,3 m³/h Cabeça máxima 5m Atual 0,4/0,3/0,22A Tensão/Frequência 115/230V 50/60Hz Carcaça da bomba corpo em aço inoxidável Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 faixa de temperatura do líquido 2-110℃ Pressão máxima do sistema 1,0 MPa
Modelo Básico 25-6SN Comprimento do corpo da bomba 130/180mm Poder 100/70/55W Vazão máxima 3,3 m³/h Cabeça máxima 6m Atual 0,45/0,35/0,25A Tensão/Frequência 115/230V 50/60Hz Carcaça da bomba corpo em aço inoxidável Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 faixa de temperatura do líquido 2-110 ℃ Pressão máxima do sistema 1,0 MPa Certificados CE, GS, UL, LVD, EMC, RoHS, REACH etc.

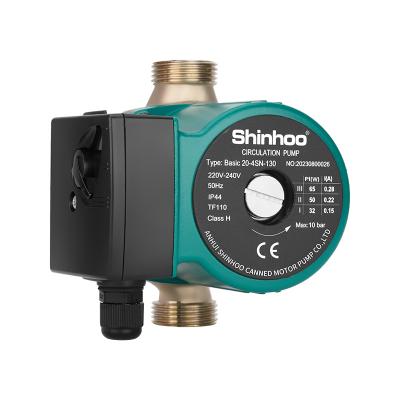

Modelo Básico 20-4SN Poder 65/50/32W Vazão máxima 2,8 m³/h Cabeça máxima 4m Atual 0,28/0,22/0,15A Tensão/Frequência 115/230V 50/60Hz Carcaça da bomba corpo em aço inoxidável Líquido bombeado Água limpa Classe de isolamento H Grau de proteção IP44 faixa de temperatura do líquido 2-110℃ Pressão máxima do sistema 1,0 MPa
Modelo Básico 25-7SN Comprimento do corpo da bomba 130/180mm Poder 130/110/90W Vazão máxima 4m³/h Cabeça máxima 7m Atual 0,6/0,52/0,42A Tensão/Frequência 115/230V, 50/60Hz Carcaça da bomba mancha menos carroceria de aço Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 faixa de temperatura do líquido 2-110℃ Pressão máxima do sistema 1,0 MPa
Tensão nominal : 220V Corrente nominal: 9,15 A Frequência : 50Hz Fluxo nominal : 8m³/h Cabeça nominal : 18m Potência nominal: 1500W Fluxo máximo : 15m³/h Cabeça máxima : 48m Potência máxima : 1900W Pressão de projeto : 10bar Classe de isolamento : F Eficiência máxima da unidade: 49% Classe de proteção : IP54 Vibração :< 2,8 mm/s Ruído :＜55dB ( A ) Direção: Sentido anti-horário quando visto da entrada da bomba
Vazão máxima ( m³/h ) 8 Fluxo de classificação ( m³/h ) 4 altura máxima ( m ) 33 Classificação do chefe ( m ) 25 Diâmetro do tubo de entrada RP1 1/4" O diâmetro do tubo de saída NPT1" Potência de entrada (K C ) 0,8 Classe IP IP42
Modelo _ Básico 32-20 Carcaça da bomba ferro fundido Líquido bombeado _ Água Classe de isolamento _ _ H Grau de proteção IP44 Faixa de temperatura líquida 2-110 ℃ (mistura de glicol e água até 50%) Pressão máxima do sistema 1,0Mpa Certificados CE, GS, UL, VD, EMC, R o H S , REACH etc.
Tensão de alimentação 220~240V,CA,terra de proteção Proteção do motor Nenhuma proteção externa necessária Classe IP IP44 Classe de isolamento H Umidade (RH) Máx. 95% Pressão do sistema 1,0 Mpa Conformidade EMC/RoHS/REACH/TUV/CE/EEI/CCC Temperatura ambiente -30℃~55℃ Classe de temperatura TF 95 Temperatura do líquido -20 °C ~+95℃ Conexão/Uniões Molex/TE
