Modelo |
U(V)/f(Hz) |
Velocidade |
Q （ m³ / h ） |
H （ m ） |
P （ W ） |
I A) |
GPD15-4S Z178 |
230/50 |
III |
2,0 |
4,0 |
65 |
0,28 |
II |
1.2 |
3,0 |
50 |
0,22 |
||
EU |
0,8 |
2,0 |
32 |
0,15 |
||
GPD15-5S Z178 |
230/50 |
III |
2.2 |
5,0 |
85 |
0,40 |
II |
1,5 |
4,0 |
60 |
0h30 |
||
EU |
1,0 |
2,5 |
40 |
0,22 |
||
GPD15-6S Z178 |
230/50 |
III |
2,5 |
5.7 |
100 |
0,45 |
II |
1,8 |
4,5 |
70 |
0,35 |
||
EU |
1,0 |
2,5 |
55 |
0,25 |
||
GPD15-7S Z178 |
230/50 |
III |
2.8 |
6,5 |
130 |
0,60 |
II |
2,0 |
5,0 |
110 |
0,52 |
||
EU |
1.2 |
3.5 |
90 |
0,42 |
Item NO.:
Z1781. Aplique ao sistema de caldeira a gás suspenso na parede.
2. Transfira a energia elétrica para pressão hidráulica.
3. Transfira a água de aquecimento.
4. Esvazie o ar do sistema HW.
5. Adequado para caldeira a gás suspensa na parede: 18 kW, 24 kW, 28 kW, 31 kW, etc.
1. A bomba de caldeira a gás suspensa na parede Shinhoo é composta de estator, rotor, tampa de proteção, válvula de ventilação e assim por diante.
2. Vedação: estator e rotor selados com tampa de proteção de aço inoxidável, estrutura integral selada com
3. arruela de borracha resistente ao calor, em vez de vedação mecânica. Isso garante que não haja vazamento.
4. Lubrificação e resfriamento: utiliza circulação interna, lubrificada e resfriada por líquido circulado.
5. Motor: A classe de isolamento é H. Protetor térmico interno. Velocidade única e três velocidades estão disponíveis.
6. Classe de proteção: IP 42.
7. Ventilação: com base no princípio da bola flutuante, um sistema de ventilação de ar integrado pode esgotar o ar da água
8. Automaticamente durante a injeção e funcionamento de líquido.
9. Ruído : O ruído da bomba que funciona em uma caldeira com vazão nominal é inferior a 42 dB ( A ) .
Série GPD, bomba de caldeira a gás de eficiência padrão
Modelo: GPD15-XS Z178
Cabeça da bomba: 4m, 5m, 6m, 7m
Máx. vazão: 2,8m³ / h
Máx. cabeça: 6,5m
Temperatura líquida: 20-95 ℃
Máx. Pressão: 3bar
Condição de Operação
Potência: AC230V, 50Hz
A tensão mínima de inicialização e operação: 175V.
Diferentes tensões e frequências estão disponíveis de acordo com a necessidade do cliente. Todas as curvas de desempenho deste catálogo são baseadas em bombas com alimentação de CA 230V, 50Hz .
O máximo. pressão do sistema: 3 bar.
Para evitar danos por cavitação no rolamento da bomba, a pressão mínima de entrada deve ser mantida conforme abaixo: 1bar.
A temperatura ambiente deve ser inferior à temperatura do líquido, para evitar a condensação de água produzida no interior do estator.
Fluido de transmissão: Líquido fino, limpo, não corrosivo e não explosivo, sem qualquer partícula, fibra ou óleo mineral. A bomba não pode ser usada para transferir líquidos inflamáveis, como diesel, gasolina e assim por diante.
Funcionamento a seco: A bomba é lubrificada com água, o funcionamento a seco não deve durar mais que 10s.
Instalação:
A direção axial da bomba deve ser paralela ao solo e a válvula de ventilação deve ser instalada verticalmente.
O usuário não deve apertar a porca da válvula.
Deve ser instalado corretamente por profissional
Tags :
Modelo U(V)/f(Hz) Velocidade Q （ m³ / h ） H （ m ） P （ W ） I A) GPD15-4S Z106 230/50 III 2,0 4,0 65 0,28 II 1.2 3,0 50 0,22 EU 0,8 2,0 32 0,15 GPD15-5S Z106 230/50 III 2.2 5,0 85 0,40 II 1,5 4,0 60 0h30 EU 1,0 2,5 40 0,22 GPD15-6S Z106 230/50 III 2,5 5.7 100 0,45 II 1,8 4,5 70 0,35 EU 1,0 2,5 55 0,25 GPD15-7S Z106 230/50 III 2.8 6,5 130 0,60 II 2,0 5,0 110 0,52 EU 1.2 3.5 90 0,42
Modelo U(V)/f(Hz) Velocidade Q （ m³ / h ） H （ m ） P （ W ） I A) GPD15-4S Z027 230/50 III 2,0 4,0 65 0,28 II 1.2 3,0 50 0,22 EU 0,8 2,0 32 0,15 GPD15-5S Z027 230/50 III 2.2 5,0 85 0,40 II 1,5 4,0 60 0h30 EU 1,0 2,5 40 0,22 GPD15-6S Z027 230/50 III 2,5 5.7 100 0,45 II 1,8 4,5 70 0,35 EU 1,0 2,5 55 0,25 GPD15-7S Z027 230/50 III 2.8 6,5 130 0,60 II 2,0 5,0 110 0,52 EU 1.2 3.5 90 0,42
Modelo U(V)/f(Hz) Velocidade Q （ m³ / h ） H （ m ） P （ W ） I A) GPD15-4S Z108 230/50 III 2,0 4,0 65 0,28 II 1.2 3,0 50 0,22 EU 0,8 2,0 32 0,15 GPD15-5S Z108 230/50 III 2.2 5,0 85 0,40 II 1,5 4,0 60 0h30 EU 1,0 2,5 40 0,22 GPD15-6S Z108 230/50 III 2,5 5.7 100 0,45 II 1,8 4,5 70 0,35 EU 1,0 2,5 55 0,25 GPD15-7S Z108 230/50 III 2.8 6,5 130 0,60 II 2,0 5,0 110 0,52 EU 1.2 3.5 90 0,42
Tensão da fonte de alimentação 220V~240V,CA,Terra de proteção Proteção do motor Não é necessária proteção externa Classe IP IP44 Classe de isolamento H Umidade(UR) Máx. 95% Pressão do sistema 1,0 MPa Conformidade EMC/RoHS/REACH/TUV/CE/EEI Temperatura ambiente -30°C~55°C Classe de temperatura TF 95 Temperatura do líquido 2~+95â Conexões/Uniões Padrão Shinhoo/Molex/TE
Tensão nominal : 380V Corrente nominal: 4,52A Frequência : 50Hz Fluxo nominal : 16m³/h Cabeça nominal : 32m Potência nominal: 2200W Fluxo máximo : 23m³/h Cabeça máxima : 48m Potência máxima : 3100W Pressão de projeto : 10bar Classe de isolamento : F Eficiência máxima da unidade: 45% Classe de proteção : IP54 Vibração :< 2,8 mm/s Ruído :＜63dB( A) Direção: Sentido anti-horário quando visto da entrada da bomba
Tensão de alimentação 230V 50/60Hz, PE Proteção do motor Nenhuma proteção externa necessária Classe IP IP44 Classe de isolamento H Umidade(RH) Máx. 95% Pressão do sistema 1,0 MPa Conformidade CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiente 0～+40℃ Classe de temperatura TF110 Temperatura do líquido 2～+110℃
Tensão da fonte de alimentação 220V~240V,CA,Terra de proteção Proteção do motor Não é necessária proteção externa Classe IP IP67 Classe de isolamento H Umidade(UR) Máx. 95% Pressão do sistema 1,0 MPa Conformidade EMC/RoHS/REACH/TUV/CE/EEI/CCC Temperatura ambiente -30°C~55°C Classe de temperatura TF 95 Temperatura do líquido 2~+95â Conexões/Uniões Padrão Shinhoo/Molex/TE

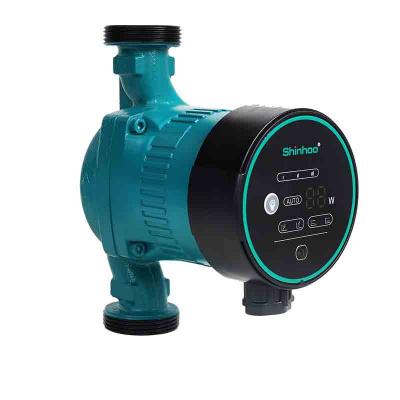

Tensão de alimentação 220-240 V 50/60 Hz, PE Proteção do motor Nenhuma proteção externa necessária Classe IP IP44 Classe de isolamento H ( UR ) Umidade Máx. 95% Pressão do sistema 1,0MPa Conformidade Marcação/GS/EMC/LVD/RoHS/REACH Temperatura ambiente 0 ~ +40 ℃ Classe de temperatura TF110 Temperatura líquida -30 ~ +110℃ ( glicol até 50% ) Tensão/Frequência 230 V/50 Hz Carcaça da bomba Ferro fundido/aço inoxidável Energia (EEI) ≤0,23-Parte2
