Vazão máxima |
12 gpm |
|
Cabeça máxima |
39 pés |
|
Tensão de alimentação |
110 V |
|
Temperatura do líquido |
de 2 a +60 °C |
|
Temperatura ambiente |
de 2 a +40 °C |
|
Pressão máxima de operação |
6 barras |
|
Conexão do PROMO 15-12A |
G 3/4" |
Item NO.:
Promo 15-12A1. P romo As bombas são projetadas para aumentar a pressão nos sistemas de abastecimento de água atualmente utilizados em residências particulares.
2. Primeiramente, são utilizadas para gerar calor antes de aquecedores (aquecedores de água a gás e aquecedores de água de fluxo direto), máquinas de lavar roupa e máquinas de lavar louça.
3. P romo Também pode ser usado para aumentar a pressão da água no chuveiro ou em outros pontos de distribuição de água.
4. P romo As bombas são utilizadas em sistemas abertos e podem ser conectadas diretamente ao sistema de abastecimento de água.
5. P romo As bombas são equipadas com um relé de fluxo integrado que é usado para ligar/desligar automaticamente a bomba quando a torneira é aberta no ponto de distribuição de água.
6. As bombas estão disponíveis com carcaça de ferro fundido com revestimento cataforético, e o impulsor é feito de material compósito.
Condições de funcionamento
Pressão mínima na porta de entrada — 0,2 bar.
A bomba deve ser instalada em um ambiente não agressivo e não explosivo.
Umidade relativa do ar — não superior a 95%.
Líquidos bombeados
1. água limpa .
2. água da torneira clorada.
3. A bomba não deve ser usada para bombear líquidos explosivos, como diesel, gasolina e outros líquidos similares.
Construção
Essas bombas são do tipo rotor encapsulado, ou seja, a bomba e o motor formam uma unidade integral sem vedação do eixo. Apenas duas juntas são necessárias para a vedação. Os rolamentos são lubrificados pelo líquido bombeado.
Assim, o motor Promo é refrigerado por líquido bombeado e não possui ventilador, o que permite seu funcionamento silencioso.
Graças a um sistema exclusivo de rolamentos de cerâmica, as bombas Promo são excepcionalmente duráveis e confiáveis. A bomba é fornecida com um cabo com plugue Schuko.
O motor do Promo 15-12A está equipado com proteção contra sobrecarga térmica. Em ambos os casos, não é necessária proteção externa adicional para o motor.
Classe de proteção: IP42.
Classe de isolamento: H.

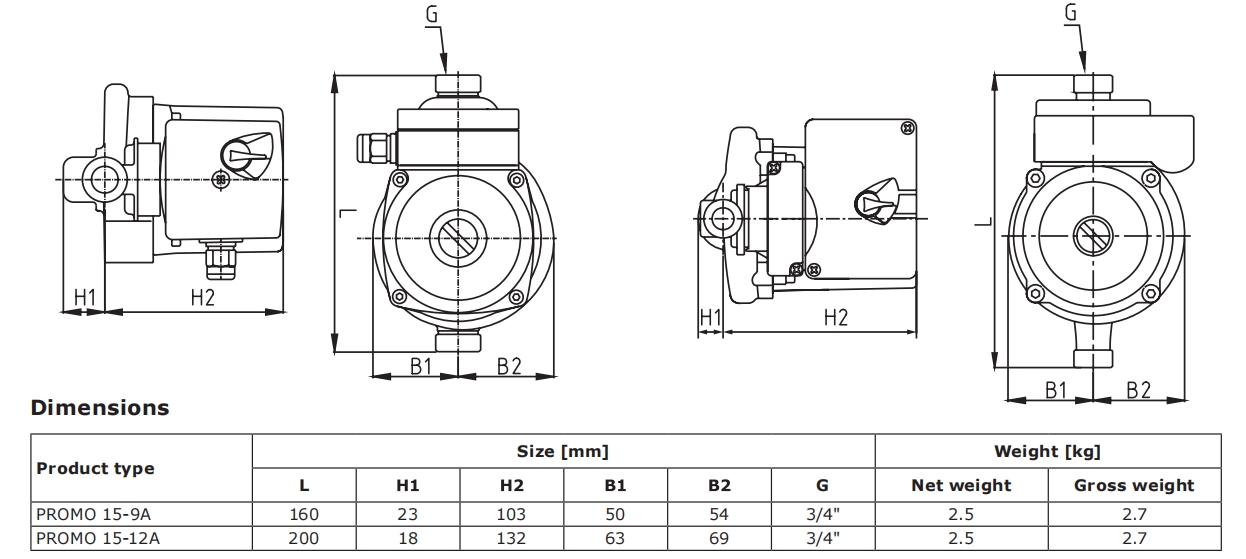

Desenho de Instalação
