Fluxo Máximo |
8,5m³/h |
|
Fluxo nominal |
6m³/h |
|
Pressão |
1,0 MPa |
|
Índice de ruído |
＜58dB(A) (fluxo máximo) |
|
Cabeça Máxima |
28m |
|
Cabeça classificada |
22m |
|
Isolamento |
IP55 |
|
Peso |
5,7 kg ± 5% |
|
Tensão |
CA 220 V/50 Hz |
|
Potência máxima de entrada |
700 W |
|
Velocidade máxima de rotação |
5000 rpm |

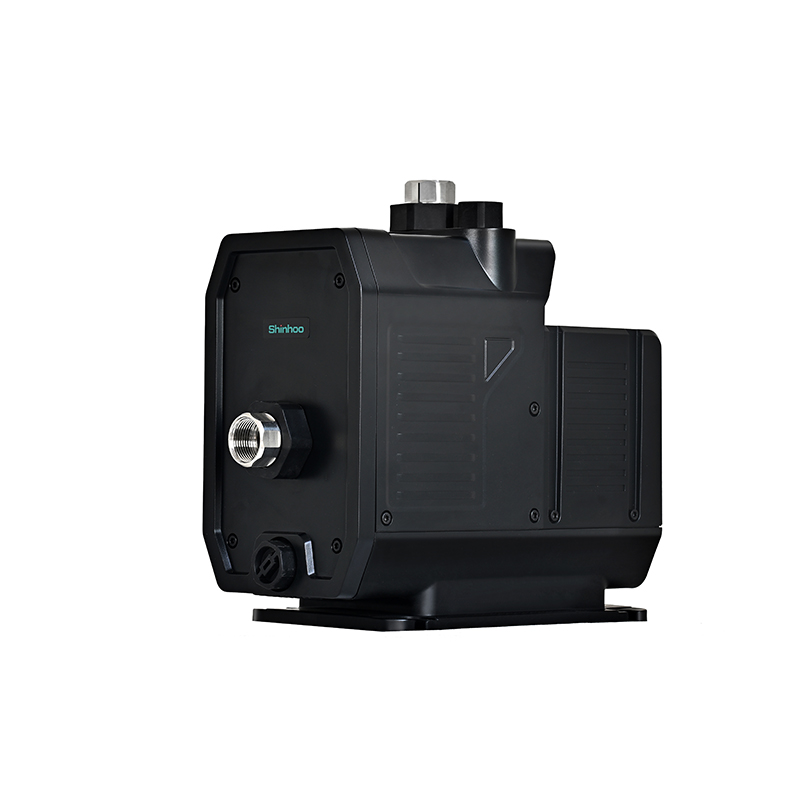

Item NO.:
PFB 06-22 EC1. UMsistemas de bomba de calor infravermelho e geotérmico
2. Ssistemas térmicos olares
3. Daquecimento doméstico
4. Hsistemas de abastecimento de água
1. O interior do corpo da bomba adota um revestimento especial, que não enferruja facilmente;
2. Grande fluxo, design de estrutura compacta;
3. Proteção ambiental, bela aparência, instalação conveniente e operação confiável.
Tipo de motor
|
Tipo de motor: motor síncrono de ímã permanente |
Material do fio esmaltado: cobre |
Material magnético: NdFeB |
|
Resistência do motor CC em estado frio a 20°C: 3,77±5%Ω |
Classe de isolamento: F |
|
Médio
|
Meio: água ou glicol (≤50%) líquido misto |
Temperatura média: 0°C a 90°C |
Valor de pH médio: 6,5 a 8,5 |
|
Dureza média ：≤25°dH |
Impureza sólida: o diâmetro e o comprimento são ≤0,1 mm, a relação de volume é ≤0,1% |
|

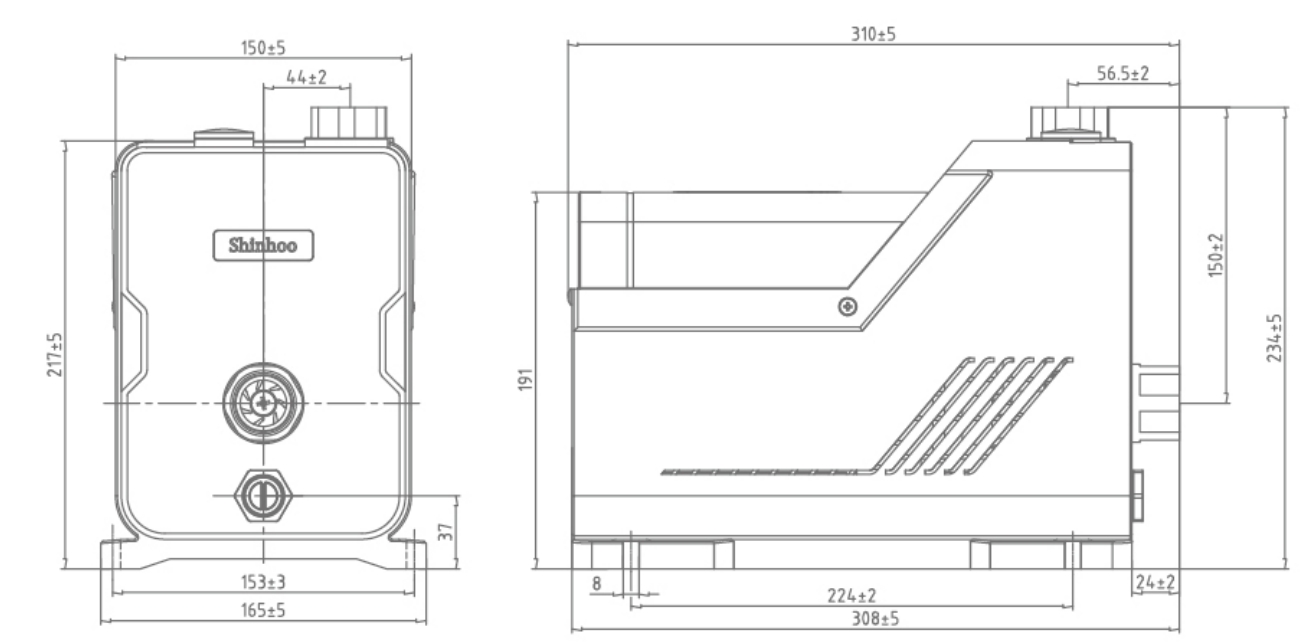

Desenho de instalação
Tags :
Máx. vazão ( m³/h) ：5,5 Máx. cabeça ( m ): 45 Tensão : CA 220V/50Hz Fluxo nominal ( m³/h) : 3,0 Cabeça nominal ( m ): 30 Máx. potência de entrada : 600W Pressão de projeto : 1,0 MPa Classe de proteção : IP44 Máx. velocidade : 5000rpm
Fluxo máx. (m³/h) 5.5 Fluxo nominal (m³/h) 3 Pressão de projeto 1,0 MPa Altura máxima (m) 45 Altura nominal (m) 30 Classe de proteção IP44 Tensão CA 220 V/50 Hz Potência máxima de entrada 600 W Velocidade máxima 5000 rpm Classe de proteção IP44 Tensão CA 220 V/50 Hz Potência máxima de entrada 600 W Velocidade máxima 5000 rpm
Tensão de alimentação 220-240 V 50/60 Hz, PE Proteção do motor Nenhuma proteção externa necessária Classe IP IP44 Classe de isolamento H Umidade ( UR) Máx. 95% Pressão do sistema 1,0MPa Conformidade Marcação/GS/EMC/LVD/RoHS/REACH Temperatura ambiente 0 ~ +40 ℃ Classe de temperatura TF110 Temperatura líquida -30 ～+110 ℃ (glicol até 50%) Tensão/Frequência 230 V/50 Hz Carcaça da bomba Ferro fundido Energia (EEI) ≤0,23-Parte2
Tensão de alimentação 2 30 V 50/60Hz, PE Proteção do motor Nenhuma proteção externa necessária Classe IP IP44 Classe de isolamento H Umidade ( RH ) Máx. 95% Pressão do sistema 1,0 MPa Conformidade CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiente 0 ～ +40℃ Classe de temperatura TF110 Temperatura do líquido 2 ～ +110℃
Tensão nominal 380V Cabeça classificada 46m Vazão nominal 4m³/h altura máxima 57m Vazão máxima 9,5 m³/h Classe de isolamento F Pressão de projeto 10 bar Vibração < 2,8 mm/s Classe de proteção s IP54 Potência nominal 1100W Barulho < 60dB(A) Potência máxima 1500W
Poder 90/40w Cabeça máxima 3,5m Tensão 220V Cabeça avaliada 2,5m Freqüência 50 Hz Diâmetro 25 mm Fluxo máximo 60 l/min Classe IP IP22 Vazão nominal 28 l/min Temperatura 100℃
Proteção do motor Nenhuma proteção externa necessária Classe IP IP44 Classe de isolamento H Umidade(RH) Máx. 95% Pressão do sistema 1,0 MPa Conformidade CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiente 0～+40°C Classe de temperatura TF110 Temperatura do líquido -30～+110℃(Glicol até 50%) Tensão/ Frequência 110/230 V, 60 Hz Carcaça da bomba Ferro fundido/Aço inoxidável Energia (EEI) ≤0,23-Parte 2
Modelo Básico 25-12S , Básico 25-12S B, Básico 25-12S Q Carcaça da bomba ferro fundido, corpo de cobre (B) , Bronze (Q) Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110℃(mistura de glicol e água até 50%) Pressão máxima do sistema 1,0Mpa Certificados CE, GS, UL, VD, compatibilidade electrónica, RoHS, REACH etc.
Tensão de alimentação 220-240 V 50/60 Hz, PE Proteção do motor Nenhuma proteção externa necessária Classe IP IP44 Classe de isolamento H ( UR ) Umidade Máx. 95% Pressão do sistema 1,0MPa Conformidade Marcação/GS/EMC/LVD/RoHS/REACH Temperatura ambiente 0 ~ +40 ℃ Classe de temperatura TF110 Temperatura líquida -30 ～+110 ℃ (glicol até 50%) Tensão/Frequência 230 V/50 Hz Carcaça da bomba Ferro fundido Energia (EEI) ≤0,23-Parte2
Modelo Básico 25-4S/Básico 25-4SB/Básico 25-4SN/Básico 25-4SQ Comprimento do corpo da bomba 130/180 mm Poder 65/50/32W Fluxo máximo 3,0m³/h Cabeça máxima 4m Atual 0,28/0,22/0,15A Tensão/Frequência 115/230 V 50/60 Hz Carcaça da bomba ferro fundido, corpo em aço inoxidável (N), corpo em cobre (B), Bronze (Q) e Plástico (P) Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110°C Pressão máxima do sistema 1,0Mpa
Tensão de alimentação 220-240 V 50/60 Hz, PE Proteção do motor Nenhuma proteção externa necessária Classe IP IP44 Classe de isolamento H Umidade ( UR) Máx. 95% Pressão do sistema 1,0MPa Conformidade Marcação/GS/EMC/LVD/RoHS/REACH Temperatura ambiente 0 ~ +40 ℃ Classe de temperatura TF110 Temperatura líquida -30 ～+110 ℃ (glicol até 50%) Tensão/Frequência 230 V/50 Hz Carcaça da bomba Ferro fundido Energia (EEI) ≤0,23-Parte2
Tensão nominal:380V Corrente nominal: 4,8A Frequência: 50Hz Fluxo nominal: 4m³/h Cabeça nominal: 35m Potência nominal: 750W Fluxo máximo:7,5m³/h Cabeça máxima: 42m Potência máxima: 1050W Pressão de projeto: 10bar Classe de isolamento:F Eficiência máxima da unidade: 49% Classe de proteção: IP54 Vibração:<2,8 mm/s Ruído:<60dB(A) Direção: Sentido anti-horário quando visto da entrada da bomba
