Classe de gabinete |
IPX4D (EN 60529). |
Classe de isolamento |
H. |
Tensão de alimentação |
1 × 230 V ± 10% 50 Hz, PE |
Entrada digital |
PWM 0–10V |
Entrada analógica |
4–20 mA. 0–10 W de corrente contínua |
Entrada do barramento de conexão |
Modbus RTU |
Corrente de fuga |
Ivazamento < 3,5 mА. A corrente de fuga é medida de acordo com EN 60335-1. |
EMC |
Normas aplicadas: EN61000-3-2, EN61000-6-3, EN61800-3-3, EN55014-1 e EN55014-2 |
Item NO.:
Mega S 50-18FAs bombas circuladoras MEGA S são altamente eficazes tanto em novos sistemas como em substituição aos que estão em uso. A bomba é ideal para sistemas com ajuste automático de pressão. Estas séries de bombas permitem evitar o uso de válvulas de derivação caras e componentes similares.
• Sistemas de aquecimento:
– bomba principal,
– linhas de circuito secundário,
– superfícies de aquecimento.
• Sistemas de refrigeração e ar condicionado;
• Sistemas de calor geotérmico;
• Sistemas de energia solar.

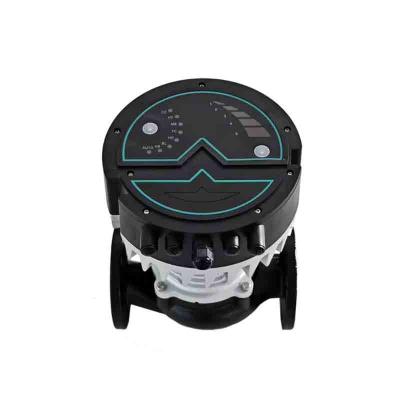

Foto do produto e 4 modos de controle
Não. |
Descrição |
1 |
Indicadores luminosos do modo de operação da bomba |
2 |
Interruptor de modo de controle |
3 |
Interruptor de velocidade |
4 |
Indicador luminoso de velocidade |
Características:
1.A bomba circuladora Mega automática fornecida com modo auto-adaptável AUTO (configuração inicial), sem necessidade de ajuste. Ele pode ser iniciado prontamente e automaticamente para atender às necessidades reais do sistema.
2.Tem 0-10V e função de controle de temperatura. Realize o controle da velocidade do motor, para atender aos diferentes requisitos de vazão do sistema.
3.A bomba circuladora de flange vem com proteção contra sobretensão e sobrecorrente para evitar o risco de queimadura durante o uso.
4.A caixa de junção fica na parte superior do motor, que adota ajuste de engrenagem tipo botão, e o painel exibe o modo de operação atual e o fluxo.
5. A interface de alimentação e a interface de sinal adotam fio condutor ou sem fio, e o usuário pode conectá-lo sozinho.
6. A base da máquina é fornecida com um tanque de drenagem de condensado
Instruções de instalação e segurança:
1. O líquido pode ser líquido de alta temperatura e pressão. Antes de movimentar e desmontar a bomba, deve-se drená-la ou fechar as válvulas de corte de ambos os lados para evitar queimaduras;
2. No inverno, se não estiver funcionando ou a temperatura ambiente estiver abaixo de 0°C, o líquido deve ser drenado para evitar congelamento e rachaduras;
3. Se a bomba não for usada, feche a válvula do tubo de água e corte a fonte de alimentação. Entre em contato com seu revendedor local ou centro de serviço imediatamente se o motor estiver quente ou anormal;
4. Ser colocado em local fora do alcance das crianças. Após a instalação, as medidas de isolamento são para proteção;
5. A direção de instalação é a saída da bomba verticalmente para cima e o eixo da bomba é colocado horizontalmente;
6. A bomba precisa ser instalada para evitar chuva, água, exposição, etc.;
7. A bomba não pode colidir diretamente com objetos duros;
8. Por favor, não aplique força diretamente para evitar a quebra do fio, se não for um projeto especial de estrutura anti-tração;
9. Proibido circular sem água para evitar desgaste e consumo, ou mesmo queimaduras;
10. Não cause bloqueio do eixo por água residual (após a inspeção do envio) ou a formação de gelo durante o transporte não causará rachaduras no corpo da bomba.
AUTO
Recomendamos um modo de controlo AUTO para a maioria dos sistemas de aquecimento, em particular aqueles com perdas de pressão relativamente significativas nas tubagens de distribuição, bem como em caso de substituição onde o ponto de funcionamento é desconhecido para o modo de pressão proporcional.
Este modo de controle foi projetado especialmente para sistemas de aquecimento. A aplicação em sistemas de ar condicionado e refrigeração não é recomendada.
Características e principais vantagens
• A bomba faz o ajuste automático de acordo com uma característica real do sistema.
• Proporciona consumo mínimo de energia e baixo ruído.
• Diminui despesas operacionais e aumenta o conforto.
Pressão proporcional
O ajuste de pressão proporcional é adequado para sistemas com perdas de pressão relativamente grandes em tubulações de distribuição e sistemas de ar condicionado e refrigeração:
• Sistemas de aquecimento de dois tubos com válvulas termostáticas e:
– com tubos de distribuição muito longos;
– com válvulas de balanceamento de tubos fortemente estranguladas;
– com reguladores de pressão diferencial;
– com grandes perdas de pressão nas partes do sistema por onde passa a quantidade total de água (por exemplo, caldeira, permutador de calor e tubo de distribuição até ao primeiro ramal).
Quando a válvula está fechada, a altura manométrica é igual à metade de um valor definido H set .
Pressão constante
O ajuste constante da pressão é adequado para sistemas com perdas de pressão relativamente pequenas nas tubulações de distribuição:
• Sistemas de aquecimento de dois tubos com válvulas termostáticas:
– em sistemas de circulação natural;
– com pequenas perdas de pressão nas partes do sistema por onde passa a quantidade total de água (por exemplo, caldeira, permutador de calor e tubo de distribuição até ao primeiro ramal);
– redesenhado para uma diferença de temperatura mais significativa entre o tubo de fluxo e o tubo de retorno (por exemplo, para aquecimento central).
• Sistemas de piso radiante com válvulas termostáticas.
• Sistemas de aquecimento monotubo com válvulas termostáticas ou de equilíbrio.
• Bombas do circuito primário em sistemas com pequenas perdas de pressão no circuito primário.
Características e principais vantagens
• A bomba mantém um fluxo constante que não depende do fluxo no sistema.
Parâmetro:
Tensão : CA 230V |
Corrente nominal: 3,3A |
Frequência : 50/60Hz |
Fluxo máximo : 31 m3/h |
Cabeça máxima : 18 m |
Potência máxima : 750 W |
Fluxo nominal : 20 m3/h |
Cabeça nominal : 7,6 m |
Pressão : 1,0MPa |
Rotação: impulsor no sentido horário |
Isolamento : H |
Temperatura : TF110 |
Fácil instalação e operação
Equipada com modo de autoadaptação (modo automático, configuração de fábrica), a bomba funciona assim que a energia é conectada e adapta seu desempenho de acordo com as necessidades reais do sistema.
O controle é efetuado por sinal de baixa tensão com modulação digital por largura de pulso (PWM), permitindo que a bomba seja usada para atender a diferentes requisitos de vazão em vários sistemas.
Baixo ruído e alto conforto
Índice de ruído: ≤42dB(A)
Baixo consumo de energia
Uma classe de eficiência energética, consumo de energia inferior a 6W
Proteção múltipla
Com proteção contra sobretensão e sobrecorrente
Referência de Eco-Design
EEI≤0,23-Parte 2
Plugue de alimentação de liberação rápida
Ligue e pare a bomba rapidamente.
Líquidos bombeados
A bomba foi projetada para líquidos puros, não viscosos e não explosivos, sem sólidos ou fibras que possam ter impacto mecânico ou químico na bomba.
A água utilizada nos sistemas de aquecimento deve cumprir os requisitos de qualidade da água do sistema para aquecimento.
As bombas MEGA S podem ser usadas para bombear soluções de glicol e água em níveis de até 50%. Exemplo WS de etilenoglicol: viscosidade máxima = 10–50 cSt ~ solução de água 50% / glicol 50% a -10 °C.
O bombeamento de misturas de glicol diminui a curva máxima e o desempenho da bomba que depende da concentração de água/glicol na mistura e da temperatura do líquido.
Para evitar alterações nos parâmetros da solução de glicol, deve-se monitorar temperaturas do líquido que excedam as de operação e reduzir o tempo de operação em altas temperaturas.
Antes de adicionar solução de glicol ao sistema, é necessária limpeza e purga.
Para evitar corrosão ou depósitos de calcário, deve-se monitorar regularmente o estado da solução de glicol.
Caso seja necessária diluição adicional do glicol, é necessário seguir as instruções do manual enviado pelo fornecedor do glicol.
