Tensão nominal |
220～240V |
|
Corrente nominal |
3.1A |
|
Freqüência |
50/60Hz |
|
Vazão máxima |
21,5 m³/h |
|
altura máxima |
15m |
|
Potência máxima |
680W |
|
Vazão nominal |
16 m³/h |
|
Cabeça classificada |
9m |
|
Pressão do sistema |
1,0 MPa |
|
Classe de isolamento |
H |
|
Grau de temperatura |
TF110 |
Item NO.:

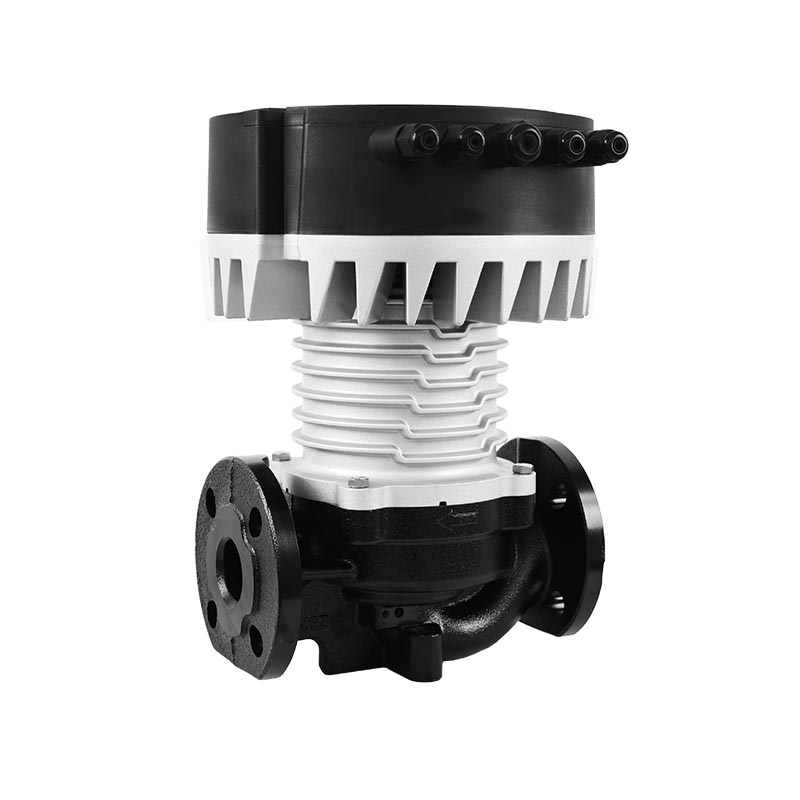

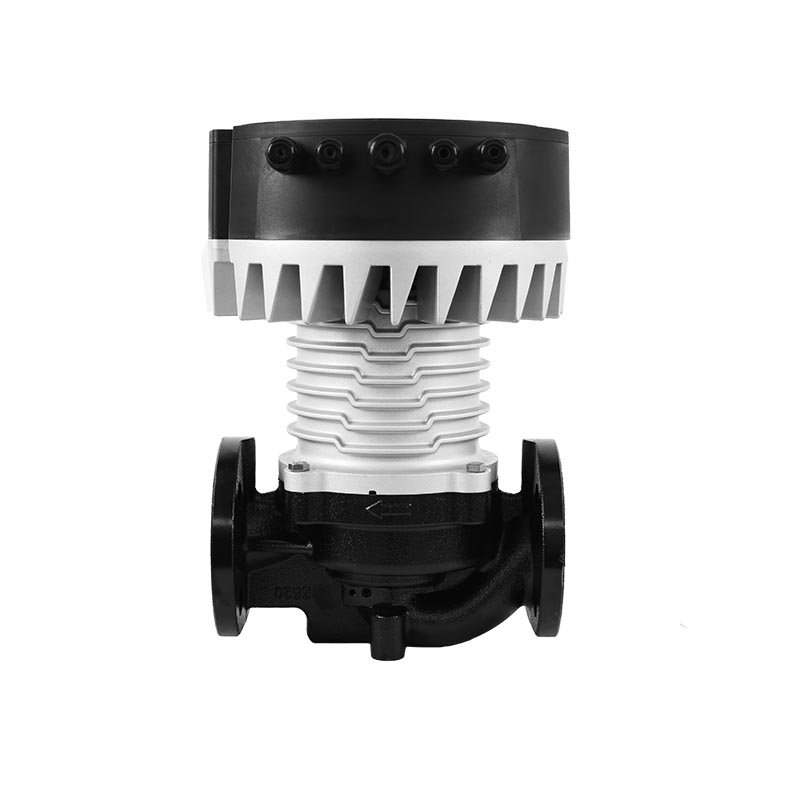

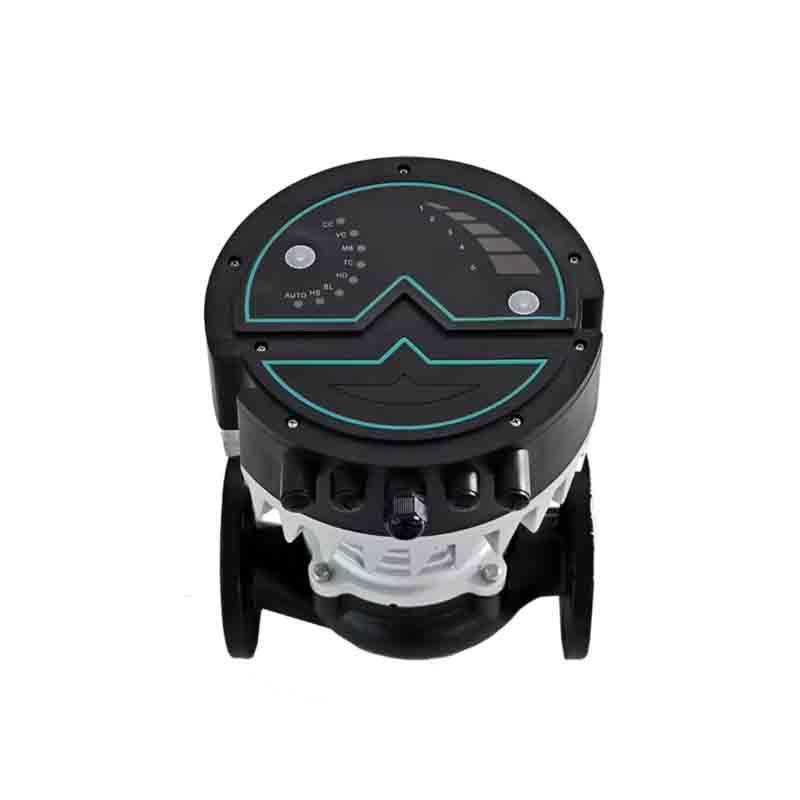

Mega S 40-15F1 . Escopo de aplicação do produto
Sistema de distribuição de aquecimento urbano
Sistema de bomba de calor e caldeira a gás para indústria e comércio.
Sistema de aquecimento controlado por PWM e sinal de 0-10V
Abastecimento de água quente
Sistema térmico solar
Sistema de refrigeração para indústria e comércio
2. Certificação de produto
Plano de certificação do produto: GS CE 、 EMC 、 RoHS 、 ALCANÇAR 、 EEI ≤ 0. 23-parte2
Nota: RoHS e REACH são relatórios de testes de terceiros. Parâmetros do produto
1. Alta eficiência, baixo ruído e sem vazamentos
2. Design robusto, vida útil de 10 anos
3. Controles internos e externos integrados:
Controle de sinal analógico 0-10V
Quando a bomba elétrica está no modo de controle 0-10V, ela ajusta o estado de funcionamento da bomba d'água com base na faixa de nível do sinal analógico de entrada.
Controle de sinal analógico de 4-20mA
Quando a bomba elétrica está no modo de controle de 4-20mA, a bomba ajusta o estado de funcionamento da bomba de água com base na faixa de corrente do sinal analógico de entrada.
Controle de comunicação Modbus
Quando a bomba elétrica está no modo de controle Modbus, ela ajusta o estado de funcionamento da bomba d'água com base nos dados coletados por meio da comunicação.
4. Operação estável, índice de ruído ≤ 45 dB(A)
5. Revestimento do eixo com tratamento especial para melhorar a dureza.
Tipo de motor
|
Tipo de motor: motor síncrono de ímã permanente |
Material do fio esmaltado: cobre |
Material do aço magnético: neodímio ferro boro |
|
|
Resistência CC a frio do motor a 20 ℃ ： 4.0 ± 5% Ω |
Nível de isolamento ： H |
||
Requisitos de mídia para uso
|
Meio utilizado: água ou uma mistura de água e etilenoglicol (≤ 50%) |
Temperatura média da água: -10℃~110℃ (utilizar temperatura ≤ 65 ℃ em água quente doméstica para reduzir o risco de incrustações de carbonato de cálcio). ） |
|
Valor de pH médio: 6,5~8,5 |
Dureza média: 25° dH |
|
Teor de impurezas sólidas no meio: O diâmetro e o comprimento das impurezas sólidas são ≤ 0,1 mm e a proporção volumétrica é ≤ 0,1%. . |
|
Requisitos ambientais para utilização
|
Modo de usar: Mantenha o eixo na horizontal. |
Altitude: < 1000m |
|
Temperatura ambiente de operação: 0 ℃~40 ℃ (Não há fenômeno de congelamento na tubulação e na bomba de circulação) |
Umidade do ambiente de operação ≤ 95% |
Requisitos do ambiente de armazenamento
|
Temperatura ambiente de armazenamento: -20℃ a 70℃ (Não há fenômeno de congelamento na tubulação e na bomba de circulação) |
Umidade do ambiente de armazenamento ≤ 95% |
Requisitos do ambiente de armazenamento
|
Temperatura ambiente de armazenamento: -20℃ a 70℃ (Não há fenômeno de congelamento na tubulação e na bomba de circulação) |
Umidade do ambiente de armazenamento ≤ 95% |
Tabela comparativa de temperatura da água e pressão de entrada
|
temperatura do líquido |
< 50 ℃ |
95 ℃ |
110 ℃ |
|
pressão de entrada |
0,2 bar |
0,5 bar |
0,85 bar |
|
elevador de 1 metro |
elevador de 5 metros |
Elevador de 8,5 metros |

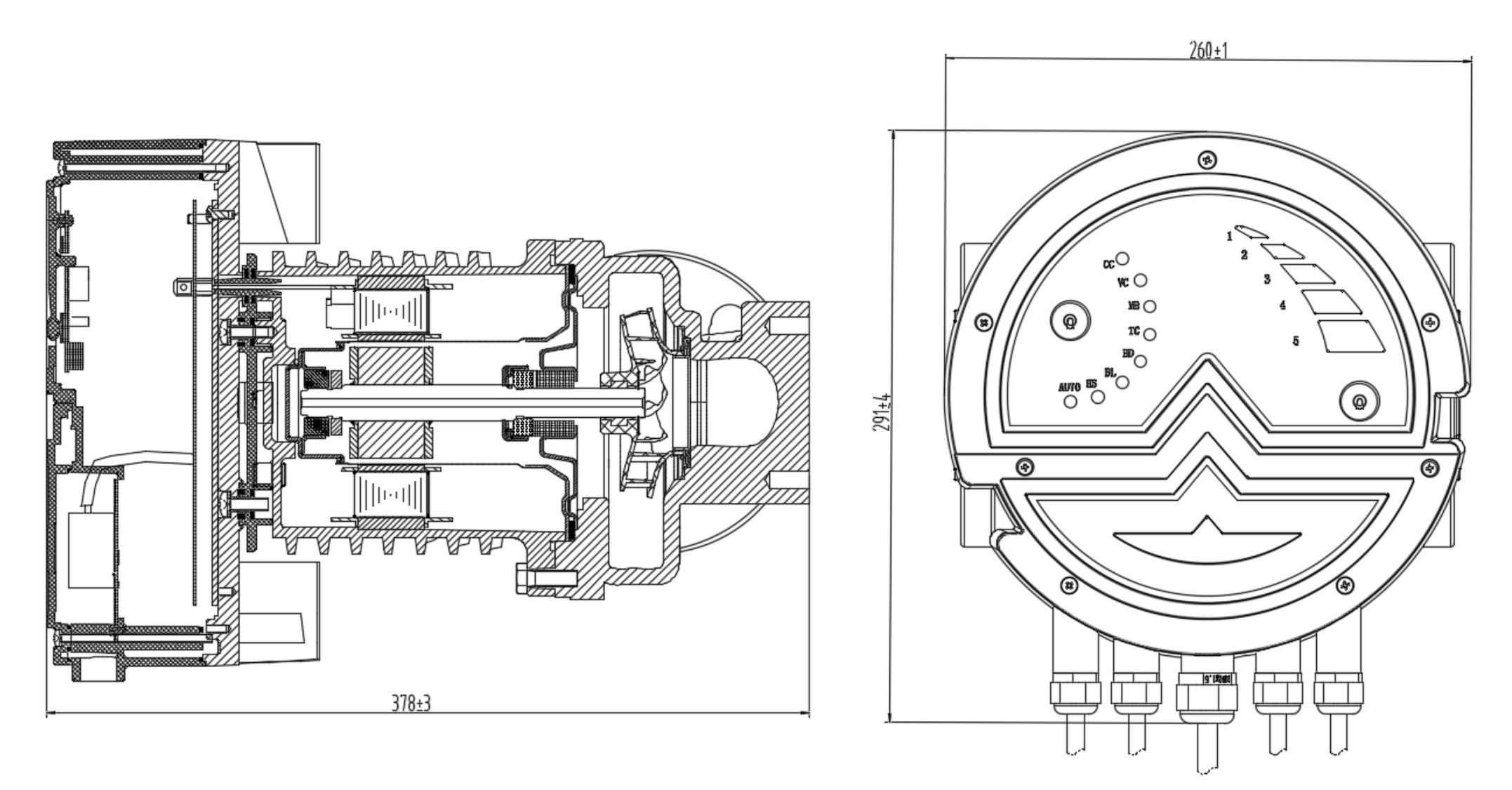

Desenho de Instalação
