Fluxo máximo |
10 m³/h |
Cabeça máxima |
12m |
Fluxo avaliado |
5,5m³/h |
Cabeça avaliada |
7,5 m |
Tensão nominal |
CA 220-240V |
Corrente nominal |
1,2A |
Frequência |
50/60Hz |
Força maxima |
230W |
Pressão de projeto |
1,0 MPa |
Barulho |
<40dB(A) |
Energia em espera |
≤4W |
Grau de proteção |
IP44 |
Corrente de surto |
<10A |
Velocidade |
1000~4900rpm |
Classe de temperatura |
TF110 |
Peso da bomba desencapada com fio |
5kg±5% |
Item número.:

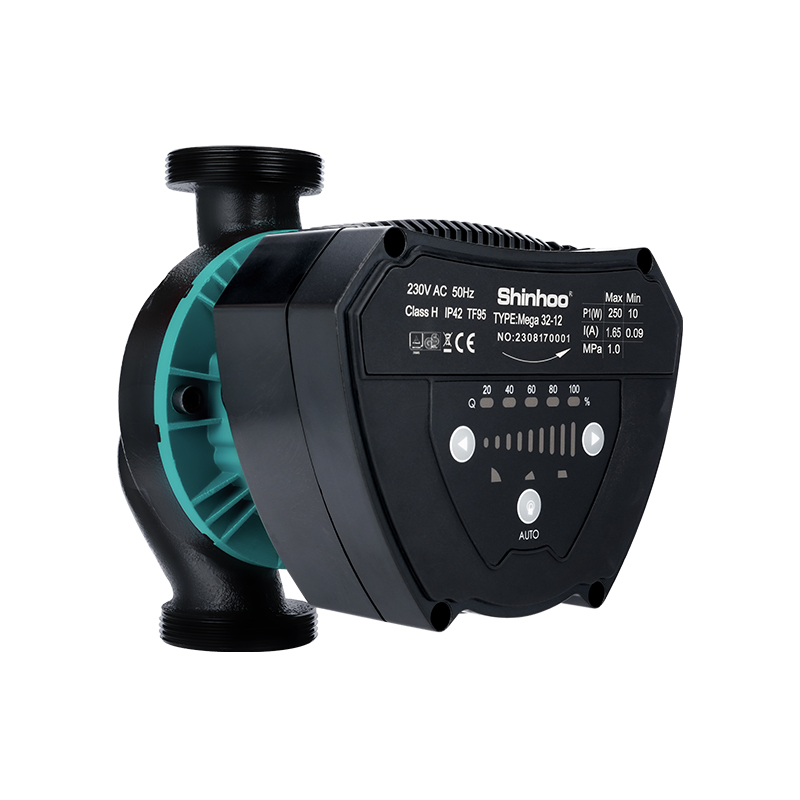

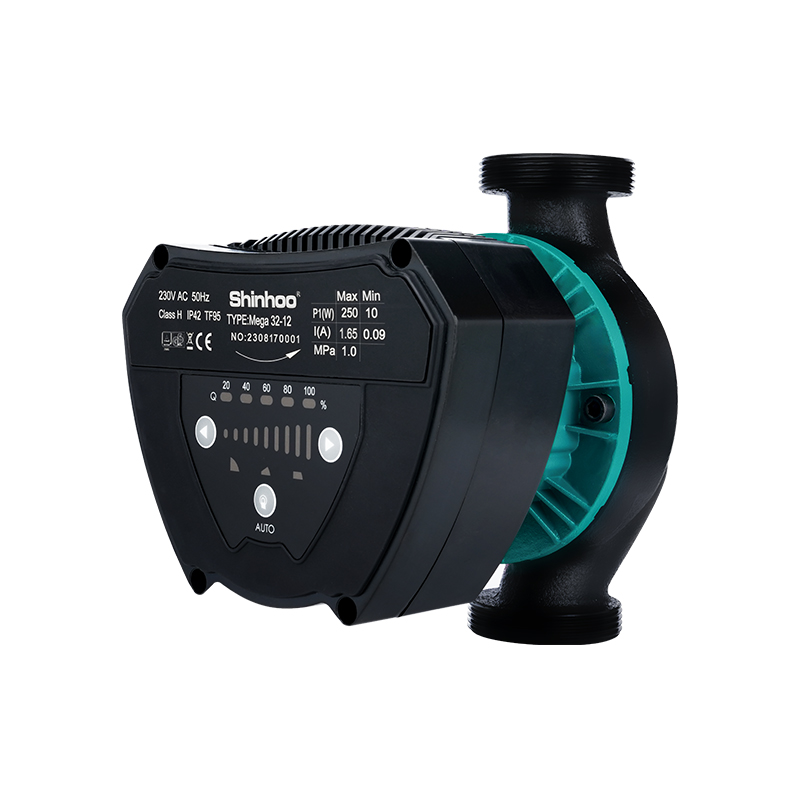

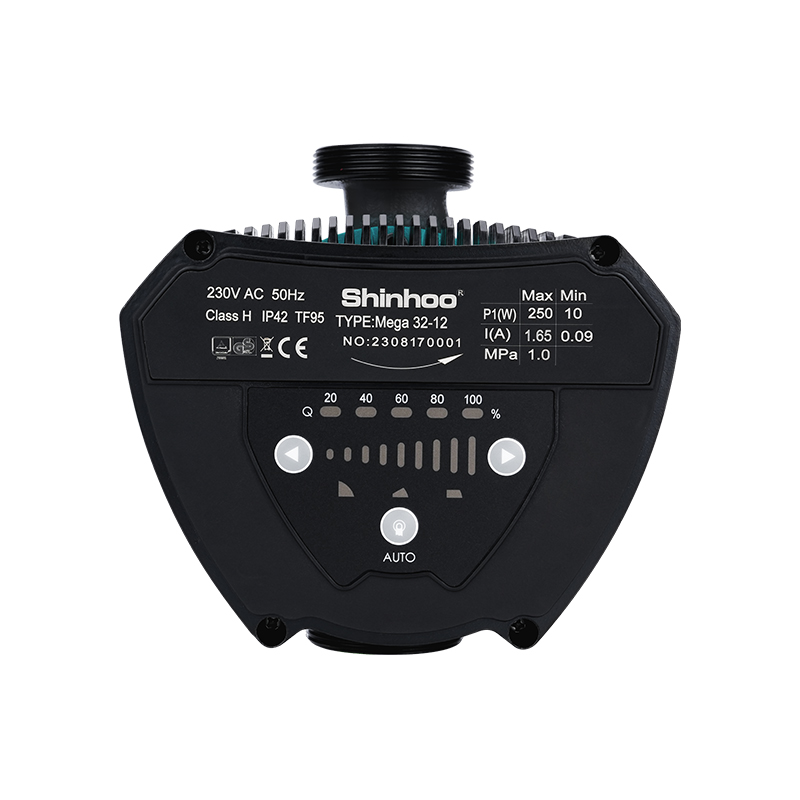

Mega 32-12Escopo de uso
Sistema de fornecimento duplo de bomba de calor, sistema de água mista para aquecimento por piso radiante, sistema de água quente com bomba de calor, HVAC, sistema de caldeira e outras ocasiões de aquecimento e resfriamento.
Adequado para refrigerantes como R290.
Certificação de produto
O produto atende aos requisitos de certificação de CE , TUV , EMC , RoHS , REACH , EEI ≤ 0,23-part2
Nota : RoHS2.0 e REACH são relatórios de teste de terceiros.
Tempo de inicialização: o tempo de partida da bomba de circulação é inferior a 8S, ou seja, o tempo desde ligar até atingir a velocidade máxima.
No modo PWM, ao ligar a bomba circuladora a partir do estado de parada (sem alimentação), deve-se atingir 90% da velocidade máxima em no máximo 8 segundos;
No modo PWM, parta do modo standby para atingir 90% da velocidade máxima em no máximo 8 segundos.
Tempo de desligamento: o tempo de desligamento da bomba de circulação é inferior a 1s, ou seja, o tempo desde a falta de energia até o desligamento da bomba de circulação.
Tipo de motor
Nível de isolamento: H |
Material de fio esmaltado: cobre |
Material de aço magnético: neodímio ferro boro |
||
Resistência ao frio DC do motor a 20 ℃ : 8,6 ± 5% Ω |
Tipo de motor: motor síncrono de ímã permanente |
|||
Requisitos de mídia
Meio: água ou mistura de água + glicol (≤ 50%) |
Temperatura média: -20 ℃ ~ 110 ℃ |
|
Valor de PH do meio : 6,5 ～8,5 |
Dureza média : ≤25°dH |
|
Conteúdo de impurezas sólidas no meio: diâmetro e direção do comprimento das impurezas sólidas ≤ 0,1 mm e proporção de volume ≤ 0,1%. |
||
Requisitos do ambiente de serviço
Uso: mantenha o eixo horizontal |
Altitude: < 1000m |
Temperatura ambiente operacional:-30 ℃ 70 70 ℃ (não há congelamento na tubulação e na bomba de circulação) |
Umidade ambiente operacional≤95% |
Requisitos do ambiente de armazenamento
Temperatura ambiente de armazenamento: -30 ℃~ 70 ℃ (não há congelamento na tubulação e na bomba de circulação) |
Umidade do ambiente de armazenamento: ≤95% |
Tabela Comparativa de Temperatura da Água e Pressão de Entrada
Temperatura líquida |
< 75 ℃ |
95 ℃ |
110 ℃ |
|||
Pressão de entrada |
0,5 bar |
1bar |
1,5 bar |
|||
cabeça de 5 m |
cabeça de 10 m |
15 m de cabeça |
||||
