Tensão de alimentação |
220-240 V 50/60 Hz, PE |
Proteção do motor |
Nenhuma proteção externa necessária |
Classe IP |
IP44 |
Classe de isolamento |
H |
Umidade ( UR ) |
Máx. 95% |
Pressão do sistema |
1,0MPa |
Conformidade |
Marcação/GS/EMC/LVD/RoHS/REACH |
Temperatura ambiente |
0~+40 ℃ |
Classe de temperatura |
TF110 |
Temperatura líquida |
- 30~+110 ℃ (glicol até 50%) |
Item número.:

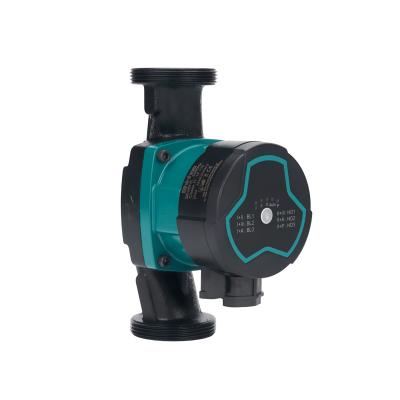

Master D 20-61. Aquecimento doméstico e sistema de abastecimento de água doméstico
2. Sistema de circulação industrial
3. Sistema de aquecimento com temperatura variável da tubulação
4. Ar condicionado e sistema de refrigeração
5. Sistema de circulação industrial
6. Sistema de abastecimento de água quente sanitária e água potável
1. Sistema de aquecimento estável com fluxo variável
2. Sistema com modo noturno
3. Sistema com líquido de temperatura variável
4. Sistema com vazão constante ou variável
5. Tipo de conexão/uniões : Padrão Molex /TE/ Shinhoo
Vantagens:
1. A operação intuitiva com um botão simplifica a seleção de qualquer modo de controle
2. Não é necessária proteção externa do motor, reduzindo o tempo de instalação
3. A partida de alto torque melhora a partida em condições adversas
4. Livre de manutenção e silencioso devido ao design do rotor blindado e ao uso de componentes robustos
5. O plugue de conexão rápida torna a instalação elétrica rápida, segura e fácil
6. Invólucros isolantes estão disponíveis para minimizar a perda de calor em sistemas de aquecimento
7. A bomba possui três modos de curva constante, curvas de pressão proporcionais, curvas de pressão constante, modo automático e noturno.
8. A velocidade também pode ser controlada por um sinal PWM de baixa tensão de um controlador para otimizar o desempenho do sistema. Estão disponíveis PWM1 para aquecimento e PWM2 para sistemas solares.
9. Circulador de alta eficiência que apresenta estrutura compacta bem projetada, controlador integrado e conversor de frequência.
10. É fácil de instalar e operar na maioria dos campos de aplicação.
11. Em termos de consumo de eletricidade, o modo de operação exclusivo torna o circulador de alta eficiência mais economia de energia.
Fácil instalação e operação
Equipada com modelo autoadaptável (modo automático, configuração de fábrica), a bomba funciona assim que a energia é conectada e adapta seu desempenho de acordo com as necessidades reais do sistema. O controle é afetado pelo sinal de baixa tensão da modulação digital por largura de pulso (PWM), permitindo que a bomba seja usada para atender a diferentes requisitos de vazão em vários sistemas.
Baixo ruído e alto conforto
Índice de ruído: ≤42dB(A)
Baixo consumo de energia
Uma classe de eficiência energética, consumo de energia inferior a 5W
Proteção múltipla
Com proteção contra sobretensão e sobrecorrente
Referência de Eco-Design
EEI≤0,20-Parte 2
Plugue de alimentação de liberação rápida
Ligue e pare a bomba rapidamente.
1.LEDs indicam o status operacional real. 2. A bomba possui um eixo de cerâmica e rolamentos radiais, rolamento axial de carbono, lata de rotor de aço inoxidável, placa de rolamento e revestimento do rotor, impulsor composto, todos os quais contribuem para uma longa vida útil. 3. O melhor material magnético garante a alta eficiência do motor e da bomba. 4.A bomba é auto-ventilada através do sistema, o que contribui para facilitar o comissionamento. O design compacto com caixa de controle integrada e painel de controle na lateral do motor se adapta às instalações mais comuns. 5. A carcaça da bomba é feita de ferro fundido e eletrorrevestida para melhorar a resistência à corrosão. 6. O motor é um motor síncrono de ímã permanente/estator compacto caracterizado por alta eficiência. 7..A velocidade da bomba é controlada por um conversor de frequência integrado incorporado na caixa de controle. 8.A bomba equipada com diferentes soluções de conexão rápida (conector rápido, TE, Molex etc.) para atender aos requisitos de diferentes sistemas.
Dados técnicos
Modelo: Mestre 20-6
Potência: 39W
Corrente: 0,50A
Tensão/frequência: 230V 50/60HZ
Carcaça da bomba: Ferro fundido
Líquido bombeado: Água
Classe de isolamento: H
Grau de Proteção: IP44
Faixa de temperatura líquida: -30-110 ℃
Energia (EEI): ≤0,20-Parte2
Pressão máxima do sistema: 1,0MPa
Condições de trabalho
1. Temperatura ambiente
A temperatura ambiente é de 0°C~+70°C.
2. Umidade relativa do ar (UR)
A umidade máxima é de 95%.
3. Temperatura do meio (líquido de transporte)
Temperatura de transporte de líquido +2℃~110℃.
Para evitar a formação de água condensada na caixa de controle e no estator, a temperatura do líquido que transporta a bomba deve ser sempre superior à temperatura ambiente.
4. Pressão do sistema
O máximo é 1,0 MPa (10 bar).
5. Nível de proteção
IP44
6. Pressão de entrada
Para evitar danos ao mancal da bomba causados por ruído de cavitação, a seguinte pressão mínima deve ser mantida na entrada da bomba:
Temperatura líquida |
< 75 ℃ |
95 ℃ |
110 ℃ |
Pressão de entrada |
0,05 bar |
0,5 bar |
1,08 bar |
Cabeça de entrega de 0,5m |
Chefe de entrega de 5m |
Chefe de entrega de 10,8m |
7. Bombeamento de líquido
Líquido fino, limpo, não corrosivo e não explosivo, não contém partículas sólidas, fibras ou óleo mineral; a bomba não deve ser usada para transportar líquidos inflamáveis, como óleo vegetal e gasolina. Se a bomba de circulação for utilizada para o caso de alta viscosidade, o desempenho da bomba será reduzido, portanto, ao selecionar uma bomba, a viscosidade do líquido deve ser considerada.
