Tensão de alimentação |
220-240 V 50/60 Hz, PE |
Proteção do motor |
Nenhuma proteção externa necessária |
Classe IP |
IP44 |
Classe de isolamento |
H |
( UR ) Umidade |
Máx. 95% |
Pressão do sistema |
1,0MPa |
Conformidade |
Marcação/GS/EMC/LVD/RoHS/REACH |
Temperatura ambiente |
0 ~ +40 ℃ |
Classe de temperatura |
TF110 |
Temperatura líquida |
2 ~ +110 ℃ |
Item NO.:

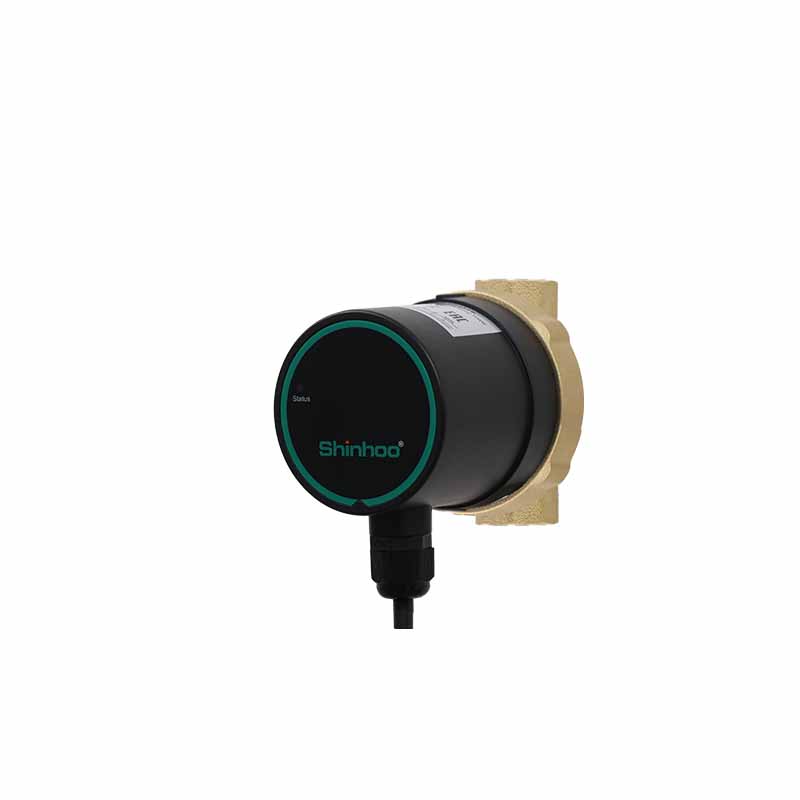

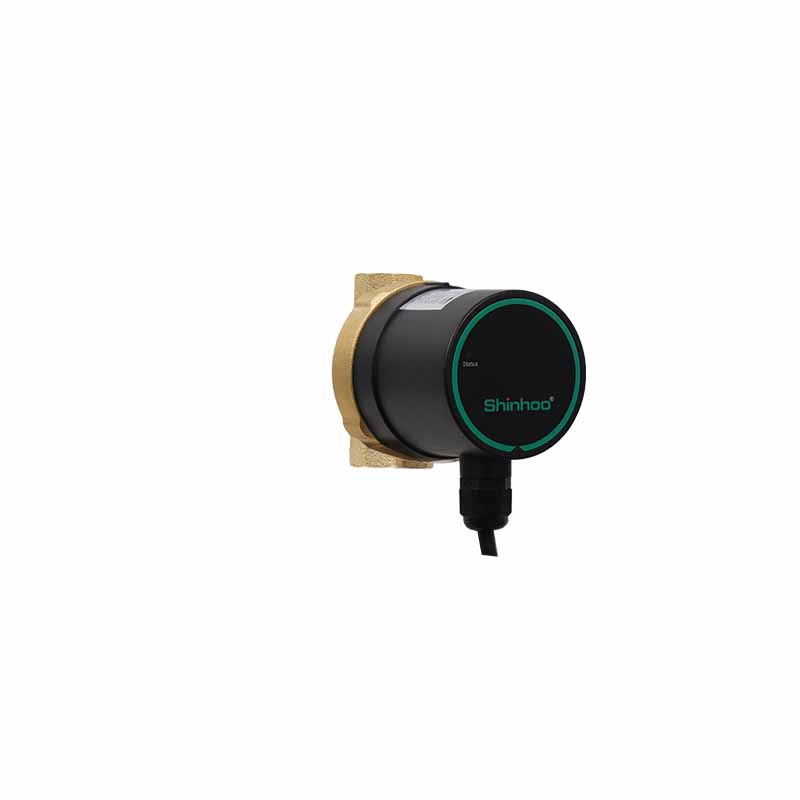

Instant 15-1.51. Recirculação de água quente sanitária
2. Sistemas de aquecimento doméstico e circulação de água quente
3. Sistemas de circulação de aquecedores de água quente
4. Circulação de água quente nos sistemas de abastecimento de água de residências e apartamentos particulares.
Fácil instalação e operação
A bomba funciona assim que a energia é conectada e funciona com velocidade de rotação máxima o tempo todo.
Baixo ruído e alto conforto
Índice de ruído: ≤42dB(A)
Baixo consumo de energia
Consumo de energia mais baixo para 5W
Proteção múltipla
Com proteção contra sobrecorrente
Plugue de alimentação de liberação rápida
Ligue e pare a bomba rapidamente.
1. As bombas podem ser usadas para sistemas abertos e fechados. Construído para instalação interna.

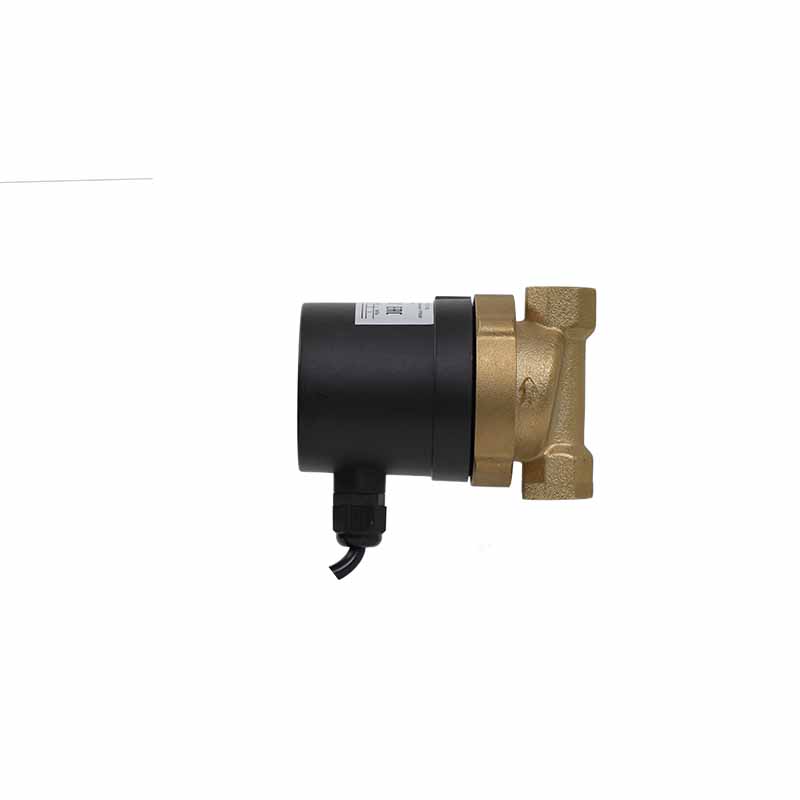

2. Uma parte condutora de água destas bombas é feita de latão resistente à corrosão para protegê-las do contato químico com água quente bombeada.
3. As bombas são energeticamente eficientes e silenciosas devido ao seu desenho funcional avançado de recirculação de água quente multicircuito.
4. Os comprimentos de instalação reduzidos e o tamanho compacto destas bombas permitem integrá-las no circuito de recirculação mesmo nos espaços mais apertados. Se aplicável, o design desmontável permitirá purgar facilmente a parte de fluxo da bomba.
Líquidos bombeados
1. Líquidos puros, não viscosos, não agressivos e não explosivos, sem sólidos ou fibras. • Líquidos refrigerantes sem óleos minerais.
2. Água quente sanitária com dureza máx. 14 °dH, máx. 110°С.
3. Água amolecida. Viscosidade cinemática da água υ = 1 mm 2 /s (1 cSt) a 20 °C. Quando uma bomba circuladora é usada para bombear um líquido mais viscoso, o desempenho do sistema hidráulico diminui.
Temperatura líquida
De +2 a +110°С. Recomenda-se manter uma temperatura de 50 a 60 °С para minimizar os depósitos de calcário e prevenir a Legionella.
Temperaturas ambiente e líquida
A temperatura do líquido bombeado deve ser sempre superior à temperatura ambiente. Caso contrário, pode ocorrer condensação na caixa.
Pressão máxima do sistema
Bombas com unidades (PN 10): 1,0 MPa (10 bar).
Pressão de entrada
Para evitar ruído de cavitação e danos aos rolamentos da bomba, a seguinte pressão mínima deve ser configurada para uma porta de entrada:
Temperatura líquida |
75°C |
90°C |
110°C |
Pressão de entrada |
0,5m |
5 metros |
10,8m |
0,049 barras |
0,5 barra |
1,08 barra |
Construção
O design das bombas INSTANTÂNEAS permite desconectar o motor da bomba da carcaça para facilitar a manutenção. Um rolamento do rotor é lubrificado com líquido bombeado. As bombas apresentam:
1. as peças em contato com o líquido bombeado são isoladas do estator colocado em uma caixa selada de aço inoxidável;
2. A diminuição do atrito em um rolamento e a ausência de inclinação proporcionam uma diminuição significativa na potência consumida e no ruído.
As bombas INSTANT estão equipadas com motores monofásicos de íman permanente.
O motor possui resistência elétrica total e proteção térmica.
O motor não necessita de nenhuma proteção adicional.
Classe de gabinete: IP 44.
Classe de resistência térmica do isolamento: H.
