| Potência nominal | 140 W |
| Fluxo máximo | 6,5 m³/h |
| Cabeça máxima | 11m |
| Corrente nominal | 1.09A |
| Tensão/ Frequência | 230 V 50 Hz/60 Hz |
| Carcaça da bomba | Ferro fundido |
| Líquido bombeado | Água |
| Classe de isolamento | H |
| Grau de proteção | IP44 |
| Faixa de temperatura do líquido | -30-95℃ |
| Energia (EEI) | ≤0,21-Parte 3 |
| Pressão máxima do sistema | 1,0 MPa |
Item NO.:

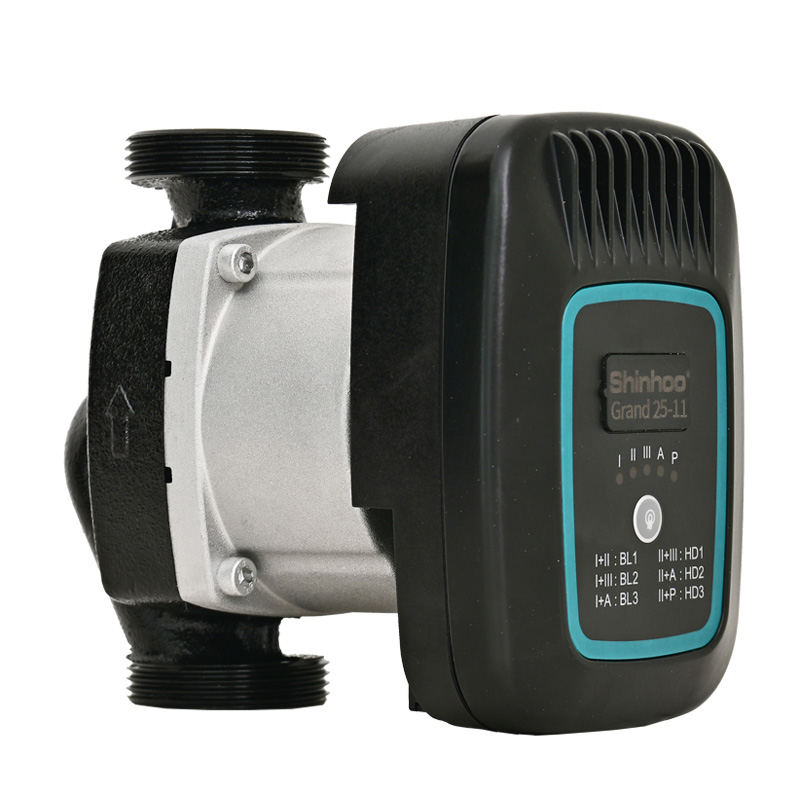

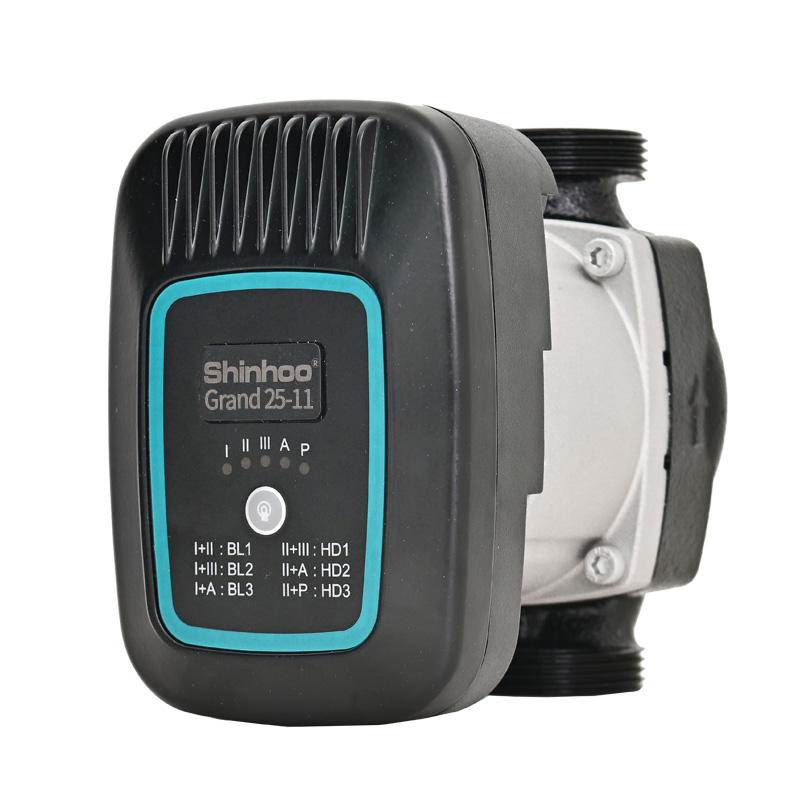

Grand 25-111. Sistema de aquecimento e abastecimento de água doméstico
2. Sistema de bomba de calor de fonte de ar e solo
3. Sistema de ar condicionado
4. Sistema de circulação de água quente industrial
5. Sistema solar térmico
6. Compatibilidade com a bomba de calor R290 All Inverter
Âmbito de utilização
Bomba de calor de fonte de ar sistema de fornecimento combinado
Certificação de produtos
O produto atende aos requisitos da TUV 、 CE 、 EMC 、 RoHS 、 ALCANÇAR 、 Certificação EEI≤0,23-parte 3
Vantagem
Fácil instalação e operação

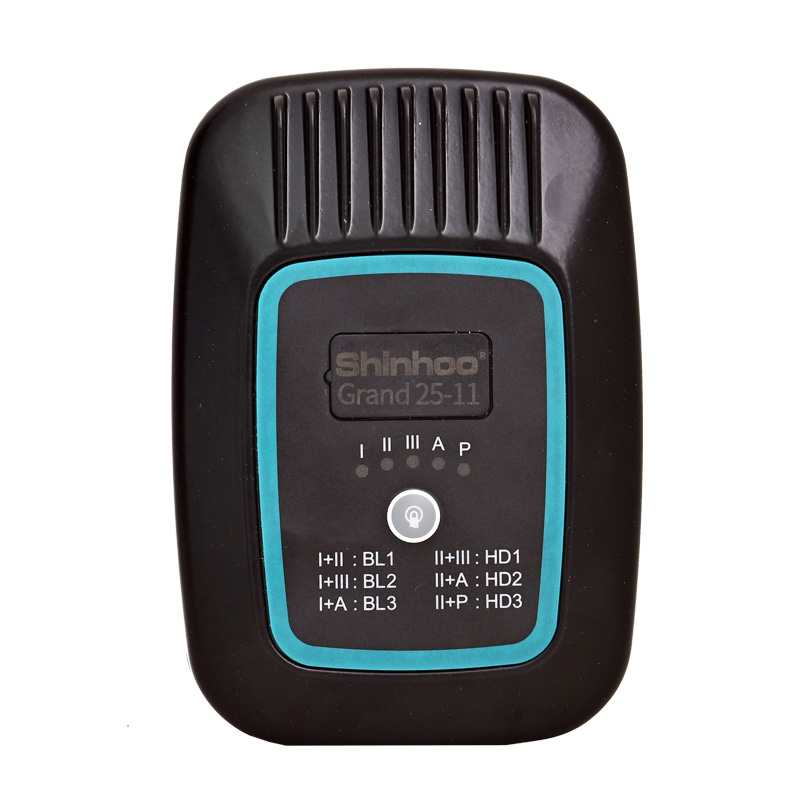

Equipada com o modo de autoadaptação AUTO (configuração padrão), a bomba funciona quando a energia é conectada e adapta seu desempenho de acordo com as necessidades reais do sistema.
O controle é efetuado por sinal de baixa voltagem de modulação por largura de pulso digital (PWM), permitindo que a bomba seja usada para atender a diferentes requisitos de fluxo em vários sistemas.
Baixo ruído e alto conforto
Índice de ruído: ≤42dB(A)
Baixo consumo de energia
Menor consumo de energia até 6W
Proteção múltipla
Com proteção contra sobretensão e sobrecorrente
Referência em Ecodesign
EEI≤0,20-Parte 3
Plugue de alimentação de liberação rápida
Ligue e desligue a bomba rapidamente.
Requisitos de mídia
|
Meio: água ou mistura de água + glicol (≤ 50%) |
Temperatura média: 2℃∼95℃ |
|
Valor de pH do meio ： 6,5-8,5 |
Dureza média ： 25°dH |
|
Conteúdo de impurezas sólidas no meio: direção do diâmetro e comprimento das impurezas sólidas ≤ 0,1 mm e razão de volume ≤ 0,1% |
|
Requisitos do ambiente de serviço
A temperatura ambiente de trabalho da bomba deve ser sincronizada com a temperatura média de 2 a 95 ℃, conforme mostrado na figura à direita (a concentração máxima de etilenoglicol é de 50%, ou seja, a temperatura média mínima é de -30 ℃)
Partida e parada da bomba
Hora de início : o tempo de partida da bomba d'água é inferior a 8S, o tempo desde a inicialização até atingir a velocidade máxima
No modo PWM , ao partir do estado de parada da bomba d’água (sem alimentação), 90% da velocidade máxima deve ser atingida em pelo menos 8 segundos
No modo PWM , inicie no modo de espera e atinja 90% da velocidade máxima em pelo menos 8 segundos
Tempo de desligamento : o tempo de desligamento da bomba d'água é inferior a 1 s, ou seja, o tempo entre a falha de energia e o desligamento da bomba d'água

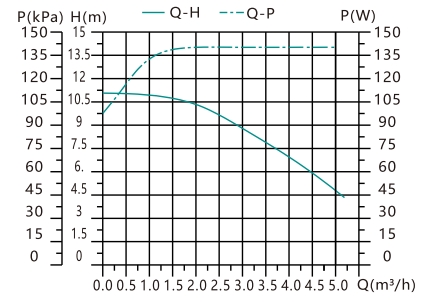

Curva de desempenho
Esta curva de desempenho é adequada para água em temperatura normal, como bomba para meio não aquoso, o desempenho hidráulico da bomba será reduzido, portanto, na seleção da bomba, deve-se considerar as características do meio líquido
Conexão de energia
Tensão ： 220-240 V CA (±10%)
Freqüência ： 50/60Hz
Tensão do sinal de entrada PWM ： 4-24V
corrente mínima de entrada ： 4mA
Frequência do sinal de entrada PWM : 100-2000Hz
Sinal de saída PWM : saída de dreno aberto do coletor, deve ser conectada a um resistor pull-up, a tensão é selecionada de acordo com a faixa de aquisição de sinal do computador host

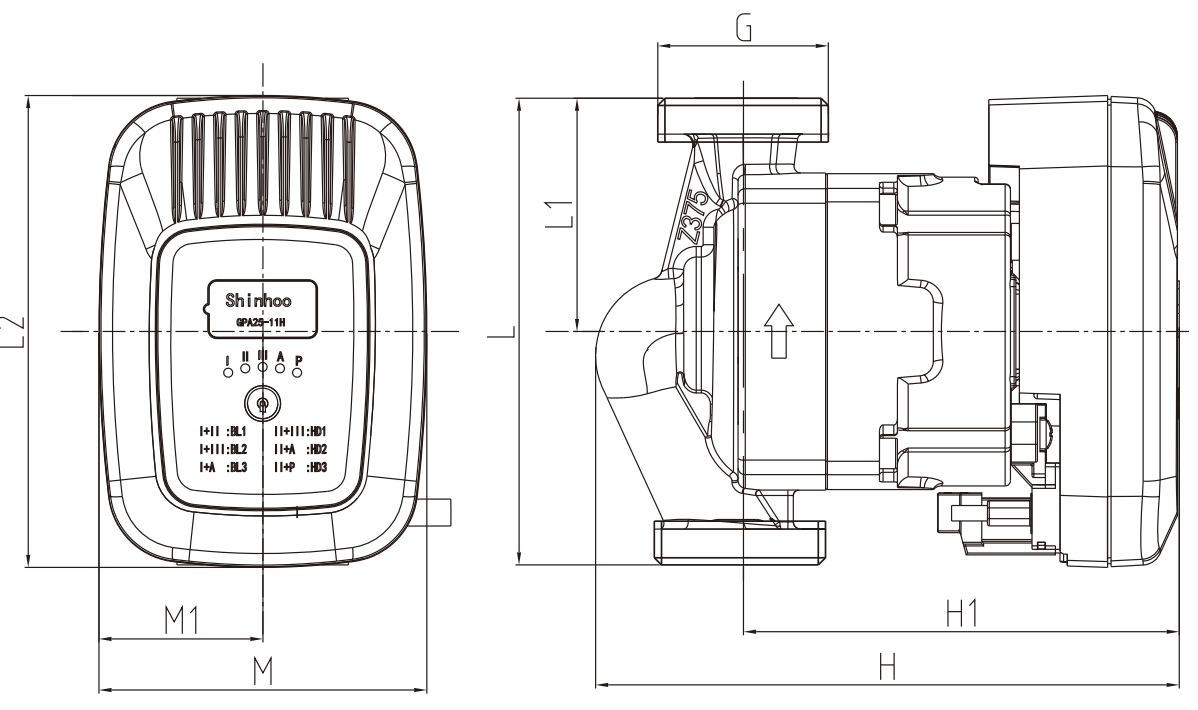

Desenho de instalação
