Comprimento do corpo da bomba |
6 1/2 pés |
|
Poder |
200/190/135W |
|
Fluxo máximo |
32 GPM |
|
Cabeça máxima |
30 pés |
|
Atual |
1,8/1,7/1,2A |
|
Tensão/ Frequência |
115/230 V 50/60 Hz |
|
Carcaça da bomba |
Ferro fundido |
|
Líquido bombeado |
Água |
|
Classe de isolamento |
H |
|
Grau de proteção |
IP44 |
|
Faixa de temperatura do líquido |
2-110℃ |
|
Pressão máxima do sistema |
1,0 MPA |
Item NO.:

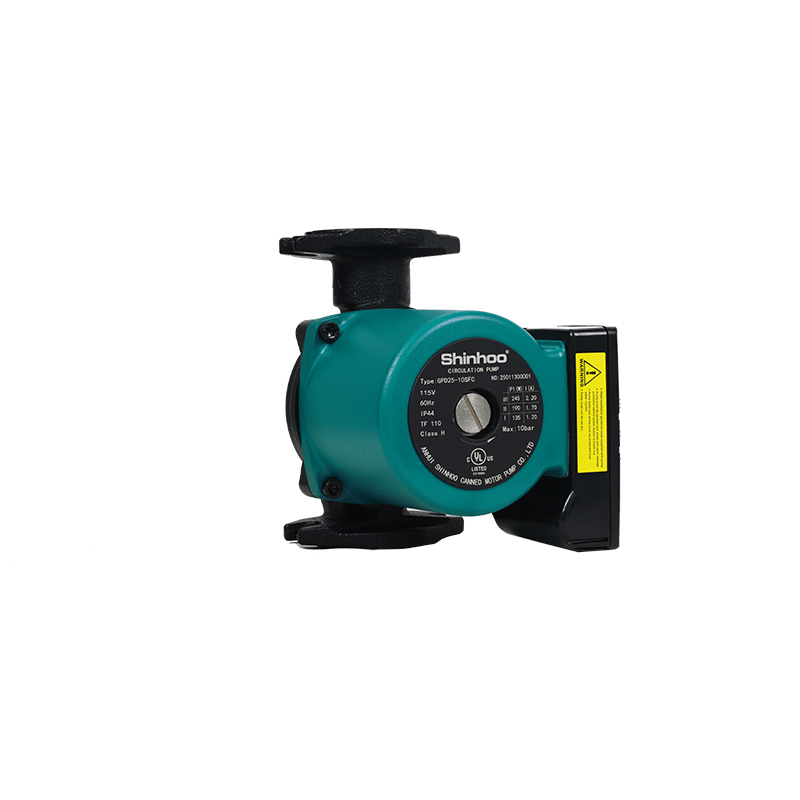

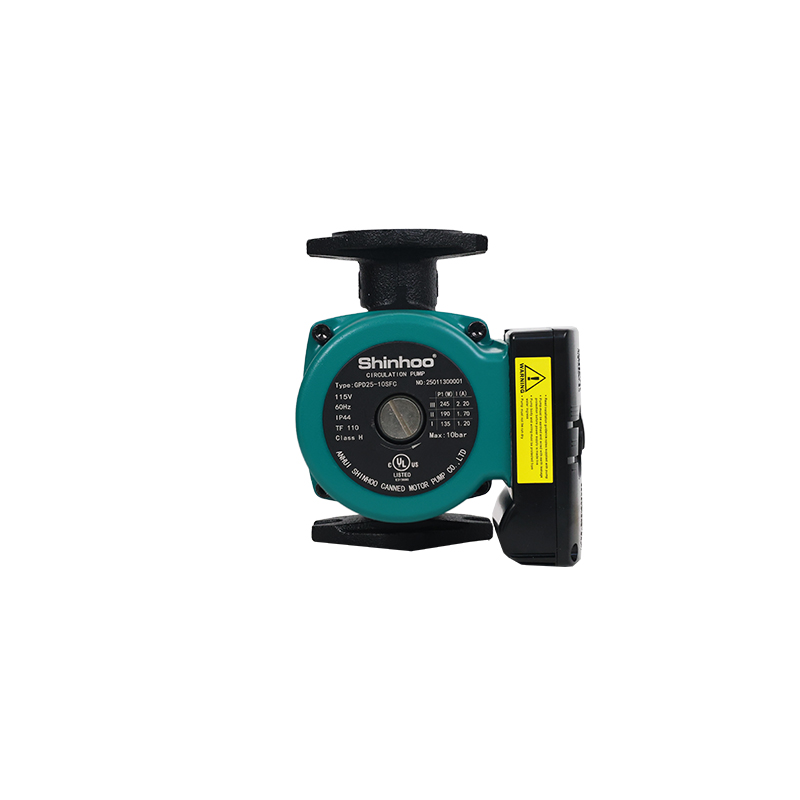

GPD 25-10SFC1. Bomba circuladora de série básica, pesquisada e desenvolvida pelo pessoal de pesquisa científica de nossa empresa, tem os seguintes méritos: baixo ruído, baixo vazamento, proteção ambiental, aparência elegante, fácil instalação, operação confiável e assim por diante. sobre.
2. Pode ser usado em sistemas de aquecimento simples e duplos e em sistemas de circuito misto de larga escala.
3. Também pode ser usado para fornecer água e adicionar pressão para mansões da cidade, vilas do subúrbio, casas para combinar com equipamentos industriais, para fornecer água em ciclo para resfriamento de ar condicionado, caldeira e energia solar, fornecimento água quente e manter aquecido no ciclo, etc.
1. Os usuários podem escolher modelos de bomba de acordo com vazão, altura manométrica, potência, corrente etc.
2. As bombas possuem conexões de união, flange e conexão de suor. Caso o cliente tenha alguma solicitação especial, podemos projetá-la para você.
3. O material do corpo da bomba geralmente é ferro fundido, geralmente usado nessas condições, considerado um sistema fechado que bombeia água ou misturas de água/glicol.
4. Caso as condições da água existentes não sejam compatíveis com o ferro fundido, recomendamos o bronze ou o aço inoxidável, como sistema de aquecimento ou a ciclagem da água potável em sistema aberto.
Condições de corrida
1. Fonte de alimentação: Voltagem 115V-230V, Frequência: 60Hz
2. A maior pressão do sistema: Não mais que 145 psi (10 bar)
3. Para evitar danos ao NHP no mancal da bomba, as bombas devem ser mantidas na pressão mínima: (Em um sistema de pressão, a pressão de entrada necessária é a pressão permitida do sistema. Em um sistema aberto à atmosfera, a pressão de entrada necessária é a distância mínima que a bomba deve estar localizada abaixo da nível de água mais baixo possível da fonte de água.
|
Temperatura do líquido |
185°F (85°C) |
|
230F (110℃) |
|
Pressão de entrada |
2t (0,6m) Cabeça |
10 pés (3m) de altura |
33 pés (10 m) de altura |
|
0,7 psi (0,05 bar) |
4 psi (0 28 bar) |
14,5 psi (1 bar) |
4. Fluido de transmissão: Líquidos magros, limpos, não corrosivos e não explosivos, e sem partículas sólidas fibras ou óleo mineral. A bomba não deve ser usada para transportar líquidos inflamáveis, como diesel e gasolina.
5. As bombas devem operar em temperaturas ambiente de 32°F (0°C) a 104°F (40°C) e de 36°F (2°C) a 230°F (110°C). A temperatura ambiente deve ser sempre inferior à temperatura do líquido. (Modelo especial: GPD25-12SF, A temperatura máxima do líquido é 150°F (66°C). Observação: se a bomba estiver equipada com um temporizador, a temperatura máxima do líquido é 150°F (66°C).
Estrutura das Bombas
1. As principais partes da bomba são: corpo da bomba, impulsor, estator, rotor, conjuntos de blindagem, parafusos de gás e assim por diante.
2. Vedação: A bomba não utiliza selo mecânico. O estator e o rotor são vedados com blindagem de aço inoxidável. A estrutura geral é protegida com duas juntas de borracha resistentes ao calor para evitar vazamentos.
3. Lubrificação e resfriamento: A bomba é usada no ciclo em linha. O rolamento é lubrificado e resfriado por água.
4. Motor: O motor é um motor PSC assíncrono de gaiola de esquilo de 2 polos. Possui isolamento classe H e está equipado com proteção térmica. A série GPD tem velocidade única, a série GPD-S tem três velocidades. A série GPD pode ser equipada com controle de temporizador para fixar o tempo de funcionamento da bomba. A potência do motor varia de 1/25 a 1/6 e o consumo de energia é de 25 W.para335 W
