What Are You Looking For?
Modelo |
U(V)/f(Hz) |
Cabeça |
Q （ m³/h ） |
P （ W ） |
I A) |
GPA15-7.5 III Z178 pro |
230/50 |
7,5 |
2.6 |
60 |
0,50 |
|
|
7 |
2.4 |
52 |
0,45 |
|
|
6 |
2.2 |
39 |
0,35 |
|
|
5 |
2.1 |
33 |
0h30 |
Item NO.:

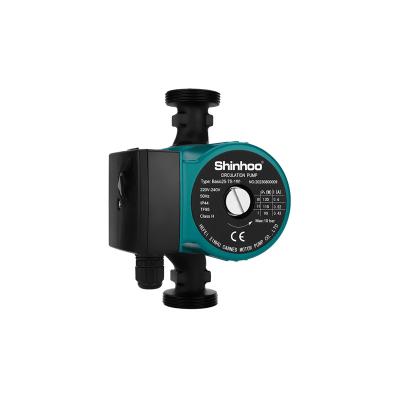

GPA III Pro Z1781. Aplique ao sistema de caldeira a gás suspenso na parede.
2. Transfira a energia elétrica para pressão hidráulica.
3. Transfira a água de aquecimento.
4. Esvazie o ar do sistema HW.
5. Adequado para caldeira a gás suspensa na parede: 18 kW, 24 kW, 28 kW, 31 kW, etc.
1. A bomba de caldeira a gás suspensa na parede Shinhoo é composta de estator, rotor, tampa de proteção, válvula de ventilação e assim por diante.
2. Vedação: estator e rotor selados com tampa de proteção de aço inoxidável, estrutura integral selada com
3. arruela de borracha resistente ao calor, em vez de vedação mecânica. Isso garante que não haja vazamento.
4. Lubrificação e resfriamento: utiliza circulação interna, lubrificada e resfriada por líquido circulado.
5. Motor: A classe de isolamento é H. Protetor térmico interno. Velocidade única e três velocidades estão disponíveis.
6. Classe de proteção: IP 42.
7. Ventilação: com base no princípio da bola flutuante, um sistema de ventilação de ar integrado pode esgotar o ar da água
8. Automaticamente durante a injeção e funcionamento de líquido.
9. Ruído : O ruído da bomba que funciona em uma caldeira com vazão nominal é inferior a 42 dB ( A ) .
Parâmetros:
Modelo: GPA15-7.5 III Z178 pro
Altura manométrica integrada de 5m, 6m, 7m e 7,5m em uma bomba
Máx. vazão: 2,6 m³/h
Máx. cabeça: 7,5 m
Temperatura líquida: 20-95℃
Máx. Pressão: 3bar
EEI≤0,20-parte 3
Condição de Operação
Potência: AC230V, 50Hz
A tensão mínima de inicialização e operação: 175V.
Diferentes tensões e frequências estão disponíveis de acordo com a necessidade do cliente. Todas as curvas de desempenho deste catálogo são baseadas em bombas com alimentação de CA 230V, 50Hz .
O máximo. pressão do sistema: 3 bar.
Para evitar danos por cavitação no rolamento da bomba, a pressão mínima de entrada deve ser mantida conforme abaixo: 1bar.
A temperatura ambiente deve ser inferior à temperatura do líquido, para evitar a condensação de água produzida no interior do estator.
Fluido de transmissão: Líquido fino, limpo, não corrosivo e não explosivo, sem qualquer partícula, fibra ou óleo mineral. A bomba não pode ser usada para transferir líquidos inflamáveis, como diesel, gasolina e assim por diante.
Funcionamento a seco: A bomba é lubrificada com água, o funcionamento a seco não deve durar mais que 10s.
Instalação:
A direção axial da bomba deve ser paralela ao solo e a válvula de ventilação deve ser instalada verticalmente.
O usuário não deve apertar a porca da válvula.
Deve ser instalado corretamente por profissional
Placa de controle:
Luz |
Cabeça da bomba |
Poder |
5 |
5m |
33W |
6 |
6m |
39W |
7 |
7m |
52W |
7,5 |
7,5 m |
60W |
PWM |
5m -7,5m |
33W – 60W |
Pressionar o botão brevemente pode alterar a cabeça da bomba.
Princípio de controle: No modo de controle PWM, a bomba é controlada pelo sinal PWM (Modulação por Largura de Pulso).
Faixa de frequência de sinal PWM projetada: 40 Hz a 4000 Hz
O sinal de entrada PWM é usado para fornecer ordem de velocidade. T ajusta o comando de velocidade ajustando o ciclo de trabalho PWM.
O sinal de saída PWM é o sinal de feedback da bomba e a frequência é fixada em 75 Hz.
4 cabeçotes de bomba: 5m, 6m, 7m e 7,5m integrados em uma bomba
Índice de eficiência energética: EEI≤0,20-part3
