Tensão |
AC220 ～ 240V |
|
Fluxo máximo( m³/h ) |
3.1 |
|
Vazão nominal ( m³/h ) |
2 |
|
Cabeça máxima ( m ) |
9 |
|
Cabeça classificada ( m ) |
6.0 |
|
Potência máxima |
≤90W |
|
Freqüência |
50/60Hz |
|
EEI≤0,20-Parte 3 |
|

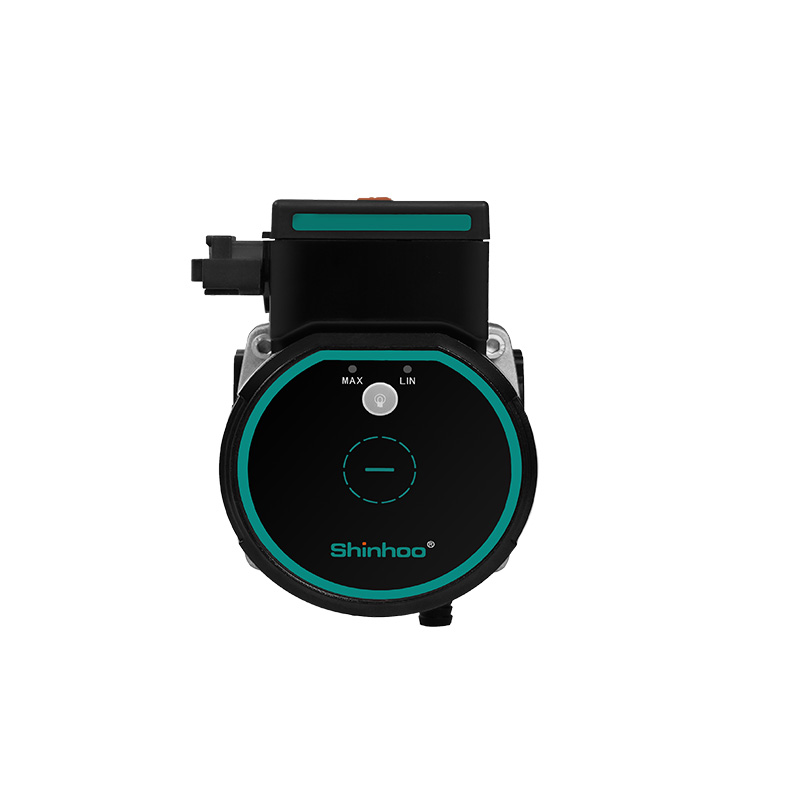

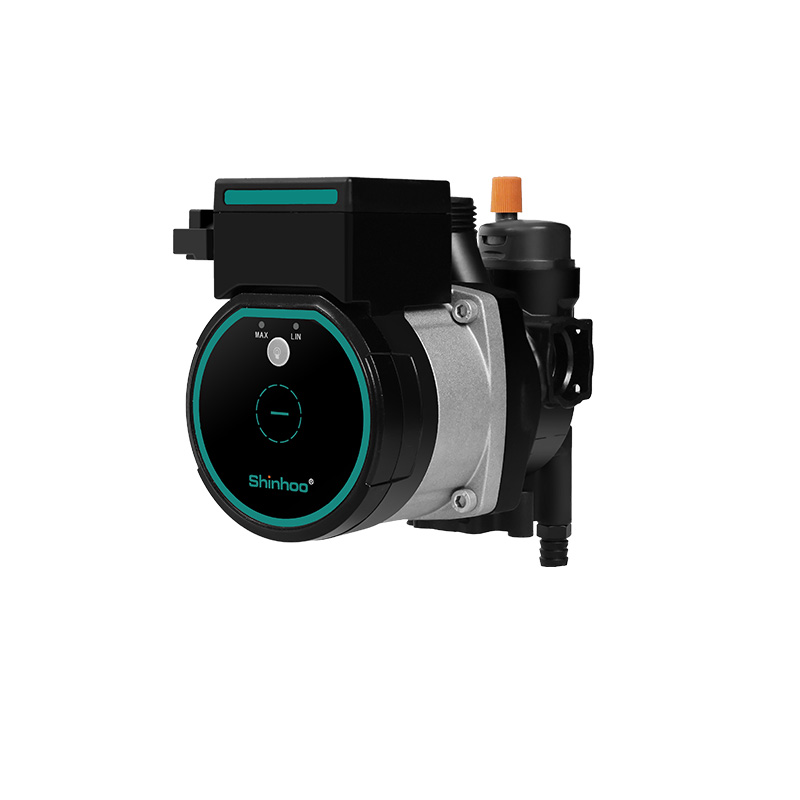

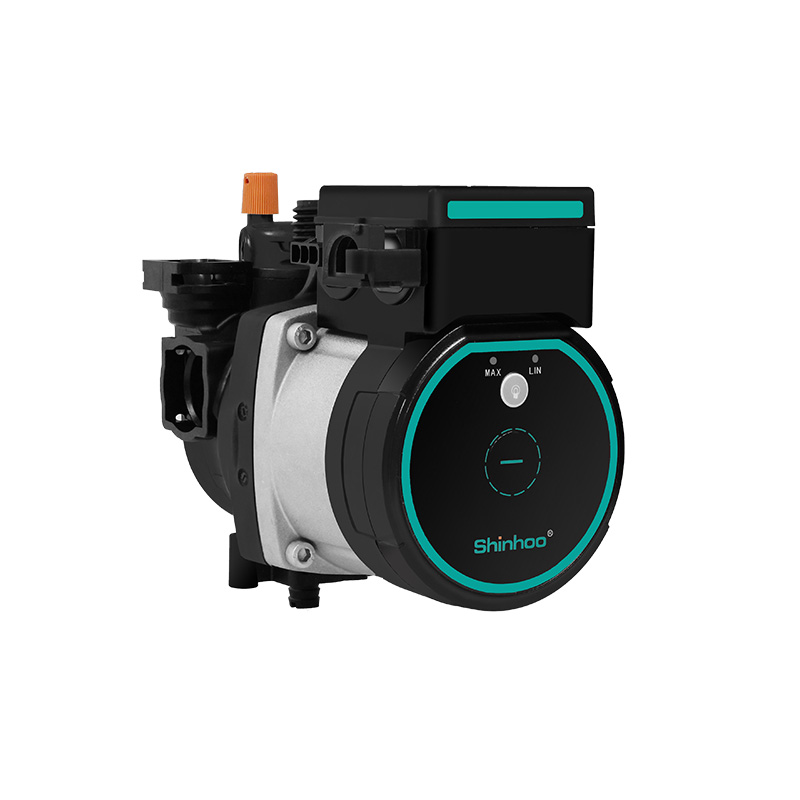

Item NO.:
BPA15-9 Z5821. Aplica-se a sistemas de caldeiras a gás de parede.
2. Converter a energia elétrica em pressão hidráulica.
3. Transfira a água para o aquecimento.
4. Exaustar o ar do sistema de água quente.
5. Adequado para caldeiras a gás de parede: 18kW, 24kW, 28kW, 31kW, etc.
• Comunicação LIN
• Integração de múltiplas velocidades 5, 6, 7, 8, 9 + Auto
• Feedback completo de fluxo, altura manométrica, potência e velocidade
• Altura máxima de até 9 m
• Potência máxima de até 90 W
• Silencioso, com nível de ruído tão baixo quanto 26 dB(A)
• Alta resistência à pressão 0,6 MPa
• Antientupimento mecânico
• Alta eficiência e economia de energia, EEI ≤ 0,20 – Parte 3
• Precisão do feedback de fluxo ±0,2 m³/h
|
Pressão ： 0,6 MPa |
Classe de temperatura ： TF95 |
Classe IP ： IP44 |
|
Corrente de surto ：＜ 3A |
Classe de isolamento ： H |
Peso (bomba sem acessórios) ： 1,45 kg ± 5% |
|
Atual: 0,7A |
Vibração ： ≤1,8 mm/s |
Rotação: sentido horário quando vista da entrada do impulsor |
|
Eficiência máxima (%) ：＞ 33% |
classe retardante de chamas ： UL 94V-0 |
Barulho ：＜ 32dB ( UM ) |
|
Requisito de baixa tensão: desempenho total mantido em ≥ 170V |
Consumo de energia (em modo de espera) ： ≤1W |
|
|
Tipo de motor: Motor síncrono de ímã permanente (PMSM) |
Fio esmaltado: Cobre |
Material do ímã: NdFeB |
|
Resistência a frio do motor CC a 20 ° C: 24.1 ± 5% Ω |
||
Requisitos de mídia
|
Meio: água ou mistura de água + glicol (≤ 50%) |
Temperatura média: 2℃∼95℃ |
|
Valor de pH do meio ： 6,5-8,5 |
dureza média ： 25°dH |
|
Teor de impurezas sólidas no meio: diâmetro e comprimento das impurezas sólidas ≤ 0,1 mm e proporção volumétrica ≤ 0,1% |
|

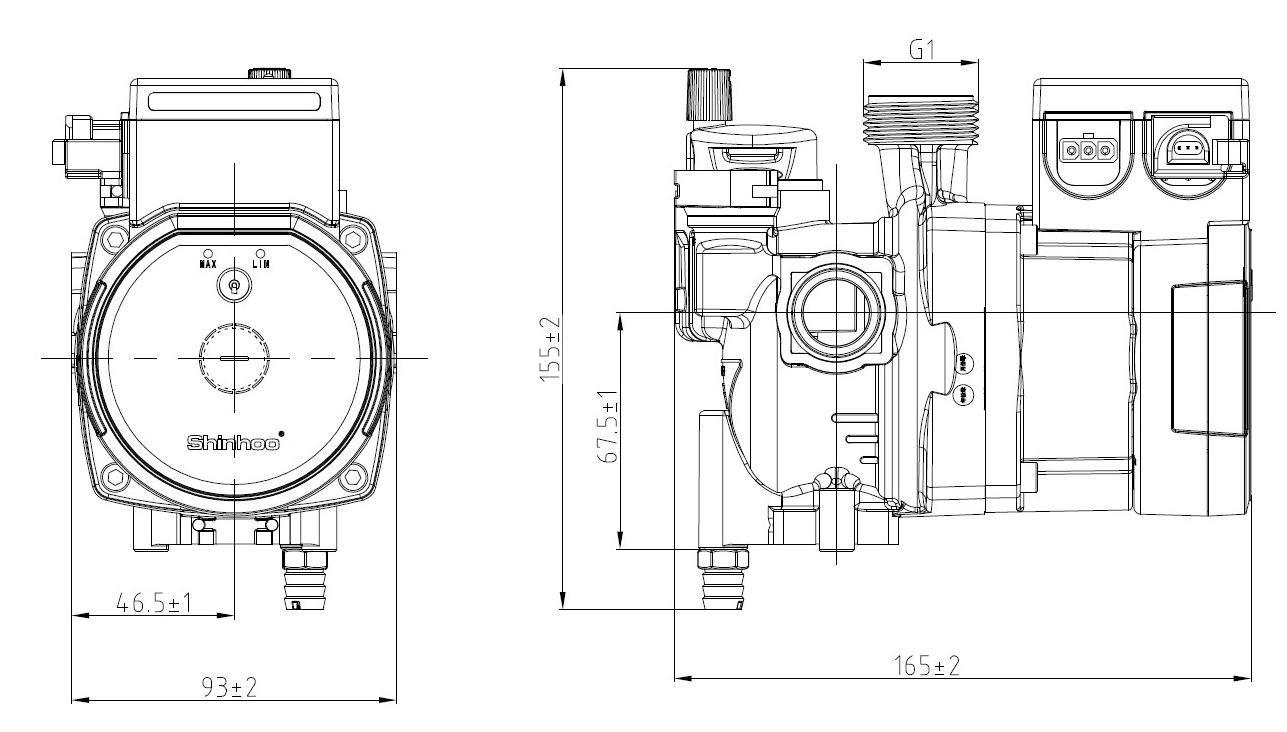

Desenho de Instalação
