Tensão nominal |
AC220-240V |
|
Pressão de projeto |
1,0 MPa |
|
Grau de temperatura |
TF110 |
|
Corrente Máxima |
3,55A |
|
Frequência |
50Hz |
|
Potência de entrada |
700W |
|
Classe de isolamento |
IP44 |
|
Velocidade do motor |
2800rpm~2850rpm |
|
Barulho |
< 48dB(A)( ponto de avaliação ) |
|
Conformidade |
CE / RoHS / REACH |
Item NO.:
Basic T40-12FAs bombas de água podem ser utilizadas em circuitos mistos em sistemas de aquecimento de tubo simples e duplo e sistemas de grande escala, bem como em diferentes áreas, como apartamentos urbanos, vilas suburbanas, pressurização de abastecimento de água residencial, sistemas geotérmicos e circulação de água quente, circulação de líquidos em sistemas de refrigeração e ar condicionado, abastecimento de água solar por caldeira, etc.

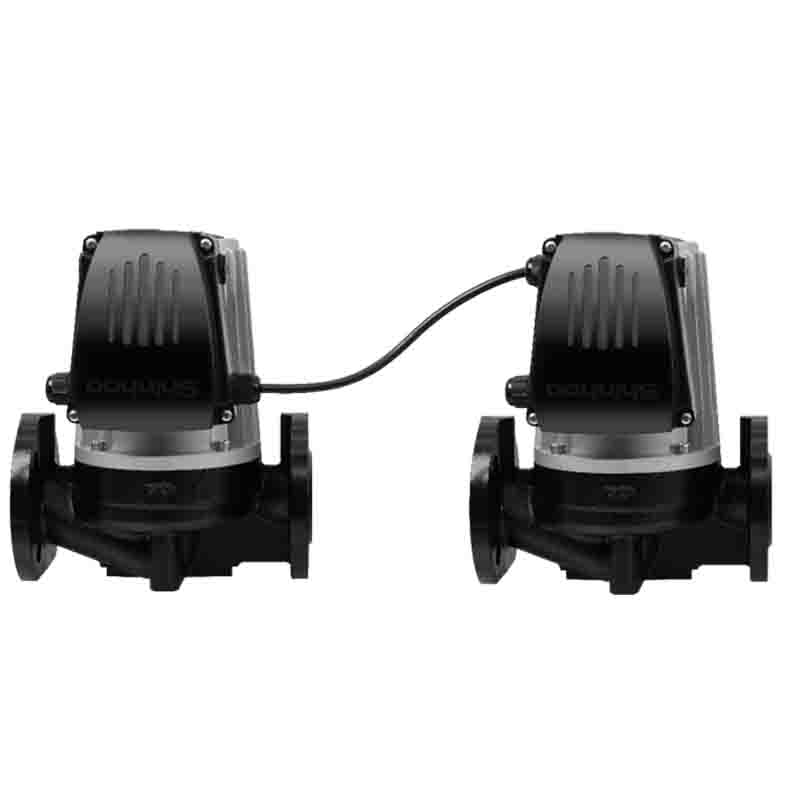

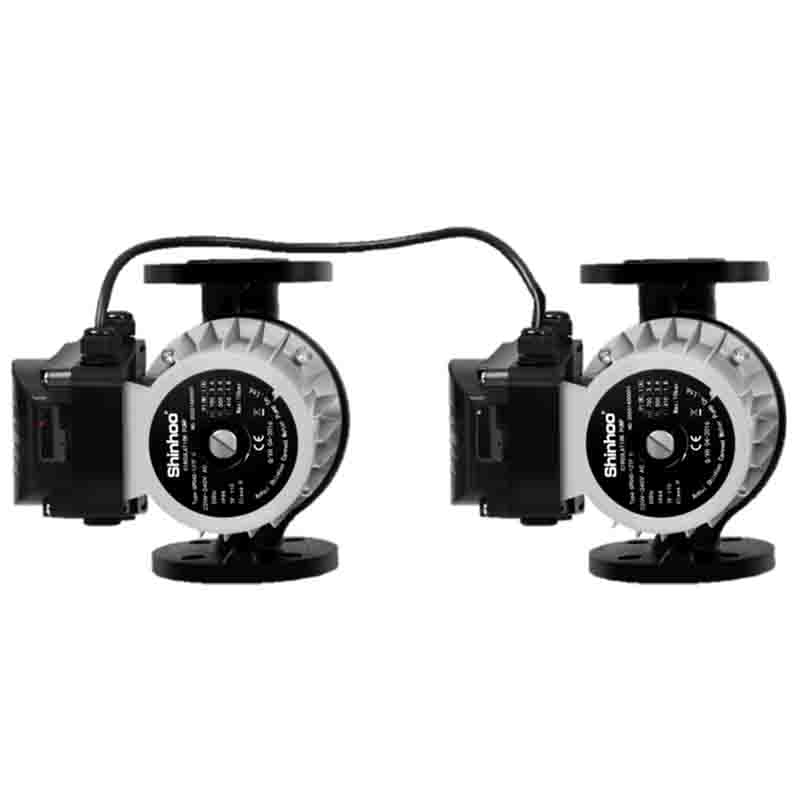

Existem módulos de relé nas duas caixas de junção da bomba de duas cabeças e são interligados por cabo. Existem três modos de operação e podem ser alternados selecionando um interruptor:
1) Funcionamento alternativo (configurações padrão de fábrica)
As duas bombas são operadas alternadamente na forma de bombas de trabalho e bombas de reserva , cada bomba operando alternadamente a cada 24 horas. Se a bomba em funcionamento parar de funcionar devido a uma falha ou for desligada manualmente, a bomba de reserva começará a funcionar automaticamente. A ordem da bomba de trabalho e da bomba de reserva pode ser selecionada selecionando o interruptor.
2) Modo de operação em espera
Duas cabeças de bomba, uma como bomba de trabalho e outra como bomba de reserva. Neste modo, a bomba em funcionamento funcionará continuamente e não executará ações alternadas automáticas periódicas. Se a bomba em funcionamento estiver fora de operação por algum motivo ou for desligada manualmente, a bomba de reserva será iniciada automaticamente. A ordem da bomba de trabalho e da bomba de reserva pode ser selecionada selecionando o interruptor.
3) Modo de operação de bomba única
Uma bomba funciona de forma independente e não comunica com as outras bombas. Neste modo, se a bomba em funcionamento parar de funcionar devido a uma falha ou for desligada manualmente, ela não mudará automaticamente para outra bomba.
Parâmetros básicos do produto
|
Fluxo máximo (m³/h):11 |
Cabeça máxima (m):14 |
||
|
Vazão nominal (m³/h): 8 |
Cabeça nominal (m): 10 |
||
|
Tensão nominal: AC220-240V |
Corrente máxima: 3,55A |
Frequência: 50Hz |
Potência de entrada: 700W |
|
Pressão de projeto: 1,0 MPa |
Ruído:＜48dB（A）（ponto de classificação） |
Velocidade do motor: 2.800 rpm ~ 2.850 rpm |
Classe de isolamento: IP44 |
|
Grau de temperatura: TF110 |
|
Giro: rotação no sentido anti-horário (visto da direção de entrada do impulsor) |
|
Requisitos de mídia para uso
|
Meio utilizado: água ou uma mistura de água e etilenoglicol (≤ 50%) |
Temperatura média da água : 2 ℃ ~ 110 ℃ |
|
Valor médio de pH: 6,5 ~ 8,5 |
Dureza média : ≤ 25 ° dH |
|
Conteúdo de impurezas sólidas no meio: O diâmetro e a direção do comprimento das impurezas sólidas são ≤ 0,1 mm e a proporção de volume é ≤ 0,1% . |
|
Requisitos ambientais para uso
|
Uso: Mantenha o eixo horizontal |
Altitude: < 1000m |
|
Temperatura do ambiente operacional: 0 ℃ ~ 40 ℃ (Não há fenômeno de congelamento na tubulação e na bomba de circulação) Nota: A temperatura ambiente deve ser sempre inferior à temperatura do líquido transportado , caso contrário aparecerá líquido condensado na cavidade do estator . |
Umidade do ambiente operacional ≤ 95% |
Requisitos do ambiente de armazenamento
|
Temperatura do ambiente de armazenamento : - 3 0 ℃ ~ 70 ℃ (não há fenômeno de congelamento na tubulação e na bomba de circulação) |
Umidade do ambiente de armazenamento ≤ 95% |
Tabela Comparativa de Temperatura da Água e Pressão de Entrada
|
temperatura do líquido |
< 70 ℃ |
90 ℃ |
110 ℃ |
|
Pressão de entrada |
0,4bar |
0,8 bar |
1,5 bar |
|
|
Elevação de 4 metros |
Elevação de 8 metros |
1 elevador de 5 metros |
Tipo de motor
|
Tipo de motor: motor assíncrono monofásico |
Material de fio esmaltado: cobre |
Nível de isolamento:H |
|
Resistência ao frio DC do motor a 20 ℃: Resistência da fase principal: 9,9 ± 5% Ω Resistência da fase secundária: 15,2 ± 5% Ω |
||
Desenho de instalação de esboço
Quando a bomba de circulação é instalada antecipadamente, o eixo da bomba de circulação deve estar na posição horizontal e o ângulo de instalação permitido do eixo da bomba de circulação é de ± 5 °. A posição permitida da caixa de junção e a vazão são mostradas na imagem a seguir . No uso em condições normais , a bomba não necessita de manutenção. Para métodos específicos de instalação e manutenção, leia as instruções cuidadosamente .
Esta curva de desempenho é aplicável a água limpa à temperatura ambiente. Se uma bomba de circulação for usada sem água limpa, o desempenho hidráulico da bomba diminuirá. Portanto, ao selecionar uma bomba, devem ser consideradas as características do meio líquido transportado.
