Modelo _ |
Básico 25-8S, Básico 25-8SB, Básico 25-8SQ, Básico 25-8SN, Básico 25-8SP |
Poder |
245/190/135W |
Fluxo máx . |
6m³/h |
Cabeça máxima |
8m |
Atual |
1,1/0,85/0,6A |
Vo l tage/frequência |
115/230 V 50/60 Hz |
Carcaça da bomba |
ferro fundido, corpo de aço inoxidável ( N ) , corpo de cobre (B), bronze (Q) e plástico (P) |
Líquido bombeado _ |
Água |
Classe de isolamento _ _ |
H |
Grau de proteção |
IP44 |
Faixa de temperatura líquida |
2-110 ℃ (mistura de glicol e água até 50%) |
Pressão máxima do sistema |
1,0Mpa |
Certificados |
CE, GS, UL, VD, compatibilidade electrónica, RoH S , REACH etc. |

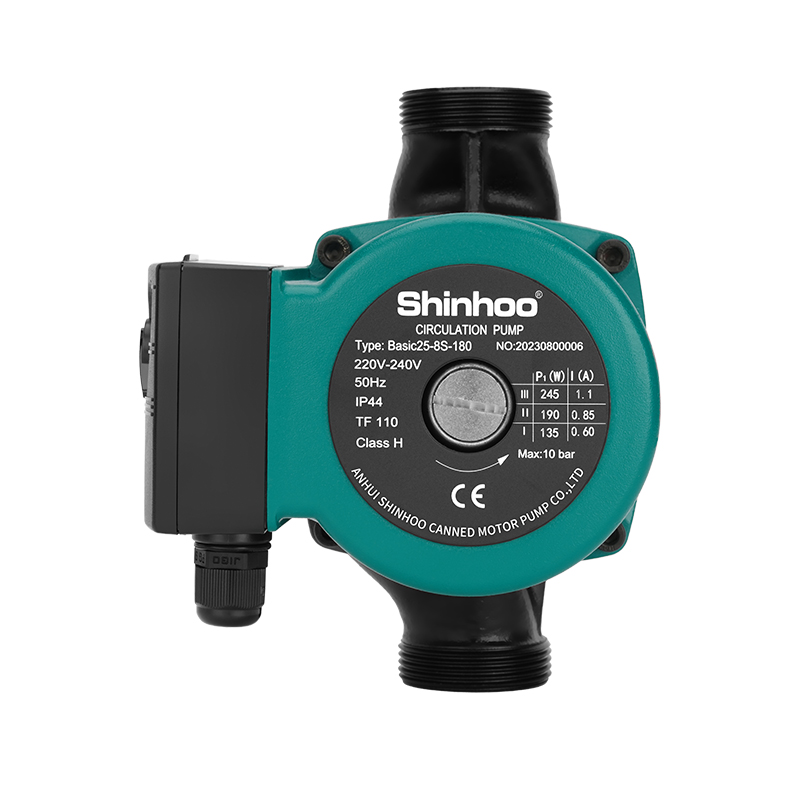

Item NO.:
Basic 25-8S1. Circulação de líquido em sistemas de refrigeração e ar condicionado
2. Bombas circuladoras básicas para circulação de água fria e quente em sistemas de aquecimento e ar condicionado.
3. A bomba envolve três frequências rotacionais que permitem selecionar o melhor desempenho para um determinado sistema hidráulico.
4. As bombas também podem ser usadas em sistemas de aquecimento de tubo único ou duplo, também podem ser aplicadas em apartamentos urbanos, vilas suburbanas, resfriamento, ar condicionado, caldeiras e sistemas solares, etc.
5. Sistemas de aquecimento
6. Circulação de água quente sanitária
As bombas de circulação básicas projetadas e produzidas por nossos especialistas possuem as seguintes características: baixo ruído, sem vazamentos, segurança ecológica em operação, aparência artística, fácil instalação e operação confiável.
Construção
As bombas básicas são do tipo rotor blindado, ou seja, a bomba e o motor formam uma única unidade sem vedação do eixo. Esta unidade requer apenas dois anéis de vedação e os rolamentos são lubrificados com líquido bombeado.
Vantagens do projeto básico de bombas:
1. Motor de uma ou três velocidades.
2. Rolamentos radiais cerâmicos.
3. Rolamento axial de carbono.
4. Uma lata protetora do rotor, uma tampa externa do rotor e uma placa de rolamento são feitas de aço inoxidável.
5. Carcaça da bomba em ferro fundido.
6. Interruptor térmico integrado na bobina do estator, para motores a partir de 300 W.
Condições de trabalho
1. Pressão do sistema: máx. 10 barras.
2. Temperatura do líquido: de +2 a +110 °С.
3. Os usuários podem selecionar um modelo do espectro de tipo de acordo com a exigência de altura manométrica, fluxo e frequência.
4. Fonte de alimentação: tensão 230V, frequência 50Hz, alimentação CA monofásica. Os modelos listados na tabela também podem ser fabricados conforme necessidade do usuário em 230V/60Hz ou 115V/60Hz. Os parâmetros de curva e desempenho nesta tabela representam apenas produtos com alimentação de 230V/50Hz.
5. Pressão máxima do sistema: 1,0MPa.
6. Temperatura ambiente: 0°C ~ 40°C, temperatura do meio: 2°C ~ 110°C. Para evitar condensação de água no estator, certifique-se de que a temperatura ambiente seja inferior à temperatura do líquido.
7. Médio: líquido fino, limpo, não corrosivo e não explosivo, não contém partículas sólidas, fibras ou óleo mineral. A bomba não deve ser usada para fornecer líquidos inflamáveis, como diesel e gasolina.
8. Fornecer líquido de alta viscosidade reduzirá o desempenho da bomba, portanto, ao escolher uma bomba, a viscosidade do meio deve ser levada em consideração.
9. Mantenha a pressão mínima na entrada da bomba para evitar ruídos de cavitação e danos aos rolamentos da bomba.
As séries básicas têm dois tipos de conexões de tubo : roscadas e flangeadas. Modelos com potência acima de 300W possuem principalmente conexão flangeada. Podemos fazer design personalizado de acordo com sua necessidade.
A carcaça da bomba é geralmente feita de ferro fundido. A carcaça da bomba em bronze e aço inoxidável também está disponível.
A bomba com corpo em ferro fundido é amplamente utilizada para fornecer água para aquecimento ambiente. A bomba com corpo de bronze é amplamente utilizada no sistema de aquecimento de piso. Para o fornecimento de água quente sanitária recomendamos a utilização de bomba com corpo em aço inoxidável (N) ou corpo em bronze (B).
Limites de temperatura permitidos
1. A bomba envolve três frequências de rotação que permitem selecionar o melhor desempenho para um determinado sistema hidráulico.
2. Temperatura ambiente: de 0 a 40 °С
3. Temperatura do líquido: de +2 a +110 °С
4. Temperatura de armazenamento: de -30 a +55 °С
Pressão sonora
A pressão sonora depende da energia consumida:
≤ 50 dB(A) para modelos com P1<1.000 W
≤ 54 dB(A) para modelos com P1>1.000 W
Instalação
Durante a instalação, o eixo da bomba deve estar paralelo ao solo. Antes da partida, abra o parafuso de ventilação na parte superior do motor para que o ar na bomba possa ser bem liberado e, em seguida, reaperte o parafuso de ventilação. Isto ajudará a evitar que a bomba funcione a seco.
Tags :
Modelo Básico 15-9S Poder 120/80/65W Fluxo máximo 1,8m³/h Cabeça máxima 9m Atual 0,53/0,4/0,25A Tensão/Frequência 115/230 V 50/60 Hz Carcaça da bomba Ferro fundido Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110°C Pressão máxima do sistema 1,0Mpa
Modelo Básico 15-12S Poder 270/240/160W Fluxo máximo 3,5m³/h Cabeça máxima 12m Atual 1,2/1,1/0,75A Tensão/Frequência 115/230 V 50/60 Hz Carcaça da bomba Ferro fundido Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110°C Pressão máxima do sistema 1,0Mpa
Modelo Básico 20-5S/Básico 20-5SB/Básico 20-5SN/Básico 20-5SQ/Básico 20-5SP Poder 85/60/40W Fluxo máximo 2,8m³/h Cabeça máxima 5m Atual 0,4/0,3/0,22A Tensão/Frequência 115/230 V 50/60 Hz Carcaça da bomba ferro fundido, corpo em aço inoxidável (N), corpo em cobre (B), Bronze (Q) e Plástico (P) Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110°C Pressão máxima do sistema 1,0Mpa
Modelo Básico 20-6S Poder 100/70/55W Fluxo máximo 2,8m³/h Cabeça máxima 6m Atual 0,45/0,35/0,25A Tensão/Frequência 115/230 V 50/60 Hz Carcaça da bomba ferro fundido, corpo em aço inoxidável (N), corpo em cobre (B), Bronze (Q) e Plástico (P) Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110°C Pressão máxima do sistema 1,0Mpa
Modelo Básico 20-7S , Básico 20-7SB, Básico 20-7SN, Básico 20-7SQ, Básico 20-7SP Poder 130/110/90W Fluxo máximo 3,5m³/h Cabeça máxima 7m Atual 0,6/0,52/0,42A Tensão/Frequência 115/230 V 50/60 Hz Carcaça da bomba ferro fundido, corpo em aço inoxidável (N), corpo em cobre (B), Bronze (Q) e Plástico (P) Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110°C Pressão máxima do sistema 1,0Mpa
Modelo Básico 32-9F Poder 300 W Fluxo máximo 8m³/h Cabeça máxima 9m Atual 1,5A Tensão/Frequência 115/230 V 50 Hz Carcaça da bomba Ferro fundido Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110°C Pressão máxima do sistema 1,0Mpa
Modelo Básico 25-4S/Básico 25-4SB/Básico 25-4SN/Básico 25-4SQ Comprimento do corpo da bomba 130/180 mm Poder 65/50/32W Fluxo máximo 3,0m³/h Cabeça máxima 4m Atual 0,28/0,22/0,15A Tensão/Frequência 115/230 V 50/60 Hz Carcaça da bomba ferro fundido, corpo em aço inoxidável (N), corpo em cobre (B), Bronze (Q) e Plástico (P) Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110°C Pressão máxima do sistema 1,0Mpa
Modelo Básico 25-5S/Básico 25-5SB/Básico 25-5SN/Básico 25-5SQ Comprimento do corpo da bomba 130/180 mm Poder 85/60/40W Fluxo máximo 3,3m³/h Cabeça máxima 5m Atual 0,4/0,3/0,22A Tensão/Frequência 115/230 V 50/60 Hz Carcaça da bomba ferro fundido, corpo em aço inoxidável (N), corpo em cobre (B), Bronze (Q) e Plástico (P) Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110°C Pressão máxima do sistema 1,0Mpa
Modelo Básico 25-6S/Básico 25-6SB/Básico 25-6SN/Básico 25-6SQ Comprimento do corpo da bomba 130/180 mm Poder 100/70/55W Fluxo máximo 3,3m³/h Cabeça máxima 6m Atual 0,45/0,35/0,25A Tensão/Frequência 115/230 V 50/60 Hz Carcaça da bomba ferro fundido, corpo em aço inoxidável (N), corpo em cobre (B), Bronze (Q) e Plástico (P) Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110℃(mistura de glicol e água até 50%) Pressão máxima do sistema 1,0Mpa Certificados CE, GS, UL, LVD, compatibilidade electrónica, RoH S , REACH etc.
Modelo Básico 25-7S, Básico 25-7SB, Básico 25-7SN, Básico 25-7SQ Comprimento do corpo da bomba 130/180 mm Poder 130/110/90W Fluxo máximo 4m³/h Cabeça máxima 7m Atual 0,6/0,52/0,42A Tensão/Frequência 115/230 V, 50/60 Hz Carcaça da bomba Ferro fundido Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110°C Pressão máxima do sistema 1,0Mpa Carcaça da bomba ferro fundido, corpo em aço inoxidável (N), corpo em cobre (B), Bronze (Q) e Plástico (P)
Modelo Básico 25-7S, Básico 25-7SQ, Básico 25-7SN, Básico 257SP Comprimento do corpo da bomba 130/180 mm Poder 130/110/90W Fluxo máximo 4m³/h Cabeça máxima 7m Atual 0,6/0,52/0,42A Tensão/Frequência 115/230 V, 50/60 Hz Carcaça da bomba ferro fundido, corpo de aço inoxidável ( N ) , corpo de cobre (B), bronze (Q) e plástico (P) Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2-110°C Pressão máxima do sistema 1,0Mpa Carcaça da bomba Corpo de cobre (B)
Modelo Básico 32-8S, Básico 32-8SN Poder 245/190/135W Fluxo máximo 8m³/h Cabeça máxima 8m Atual 1,1/0,85/0,6A Tensão/Frequência 115/230 V 50/60 Hz Carcaça da bomba Ferro fundido, aço inoxidável (N) Líquido bombeado Água Classe de isolamento H Grau de proteção IP44 Faixa de temperatura líquida 2~110°C Pressão máxima do sistema 1,0Mpa
