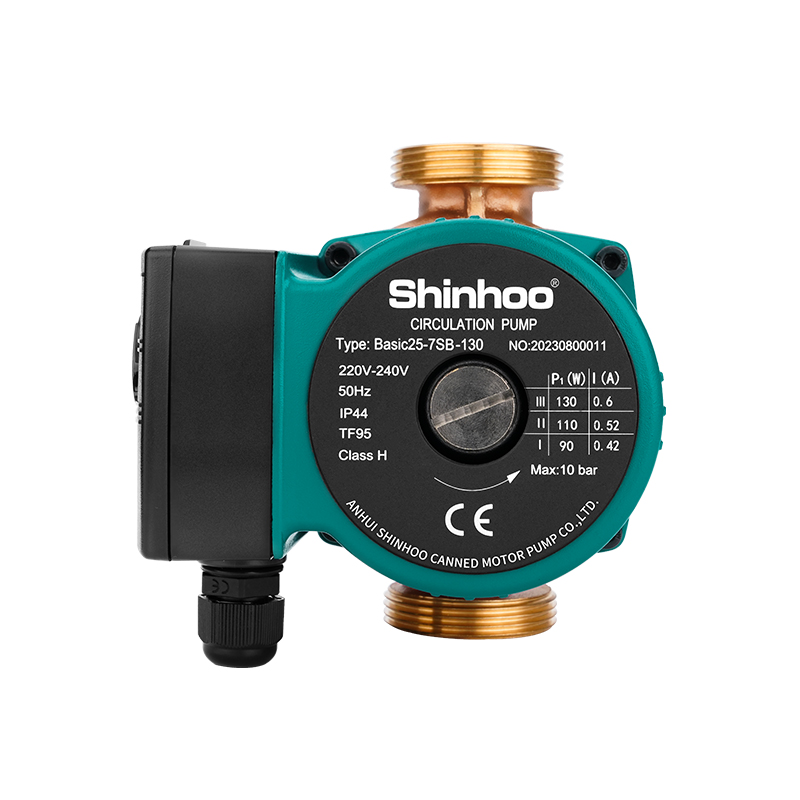

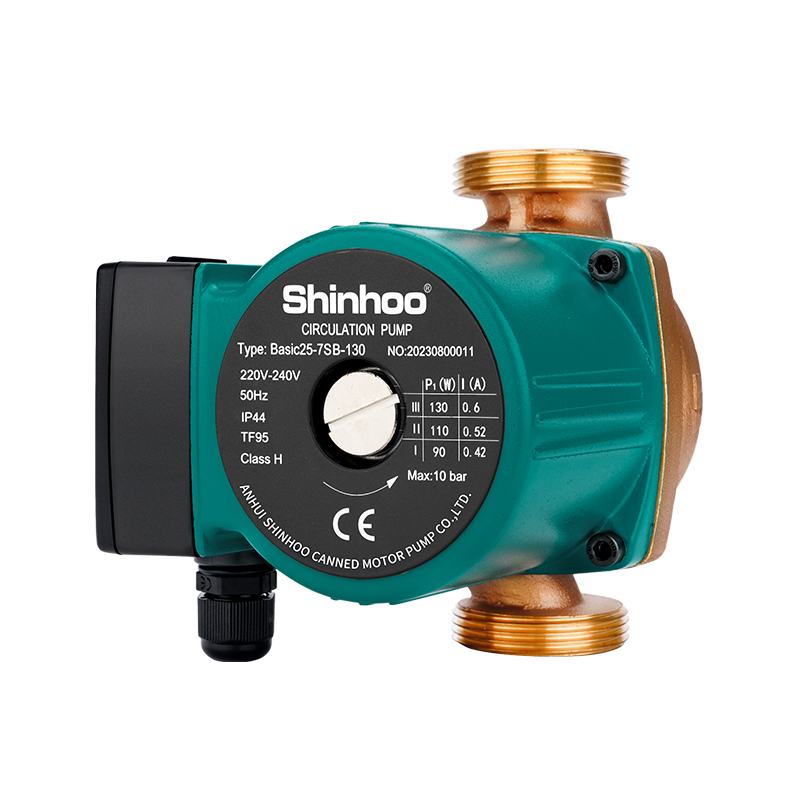

Modelo |
Básico 25-7SB |
|
Comprimento do corpo da bomba |
130 mm |
|
Poder |
130/110/90W |
|
Vazão máxima |
4m³/h |
|
Máximo . cabeça |
7m |
|
Atual |
0,6/0,52/0,42A |
|
Tensão/Frequência |
115/230V, 50/60Hz |
|
Líquido bombeado |
Água limpa |
|
Classe de isolamento |
H |
|
Grau de proteção |
IP44 |
|
faixa de temperatura do líquido |
2-110℃ |
|
Pressão máxima do sistema |
1,0 MPa |
|
Carcaça da bomba |
Corpo de latão |
Item NO.:
Basic 25-7SB1. Sistema de bomba de aquecimento comercial
2. Recirculação de água quente sanitária
3. Sistema de bomba de aquecimento doméstico
4. Sistemas de aquecimento de água quente de todos os tipos
5. Sistemas de circulação industrial
6. Sistemas de água fria e sistemas de ar condicionado
Bombas de circulação básicas Projetados e produzidos por nossos especialistas, possuem as seguintes características: baixo ruído, ausência de vazamentos, segurança ecológica em operação, aparência artística, fácil instalação e funcionamento confiável.
Construção
B asico bombas São do tipo rotor encapsulado, ou seja, a bomba e o motor formam uma única unidade sem vedação do eixo. Esta unidade requer apenas dois anéis de vedação e os rolamentos são lubrificados com o líquido bombeado.
Vantagens do B asico Projeto de bombas:
1. Motor de uma ou três velocidades.
2. Mancais radiais de cerâmica.
3. Rolamento axial de carbono.
4. A carcaça protetora do rotor, a tampa externa do rotor e a placa de apoio são feitas de aço inoxidável.
5. Corpo da bomba em ferro fundido.
6. Interruptor térmico integrado na bobina do estator, para motores a partir de 300 W.
Condições de trabalho
1. Pressão do sistema: máx. 10 bar.
2. Temperatura do líquido: de +2 a +110 °C.
3. Os usuários podem selecionar um modelo a partir dos espectros de tipos de acordo com os requisitos de altura manométrica, vazão e frequência.
4. Alimentação: tensão 230V, frequência 50Hz, corrente alternada monofásica. Os modelos listados na tabela também podem ser fabricados de acordo com a necessidade do usuário, em 230V/60Hz ou 115V/60Hz. Os parâmetros de curva e desempenho nesta tabela representam apenas os produtos com alimentação de 230V/50Hz.
5. Pressão máxima do sistema: 1,0 MPa.
6. Temperatura ambiente: 0℃ ～ 40℃, temperatura do meio: 2 ℃ ～ 110 ℃. Para evitar a condensação de água no estator, certifique-se de que a temperatura ambiente seja inferior à temperatura do líquido.
7. Fluido: líquido fino, limpo, não corrosivo e não explosivo, que não contenha partículas sólidas, fibras ou óleo mineral. A bomba não deve ser usada para o bombeamento de líquidos inflamáveis, como diesel e gasolina.
8. O bombeamento de líquidos com alta viscosidade reduzirá o desempenho da bomba, portanto, ao escolher uma bomba, a viscosidade do fluido deve ser levada em consideração.
9. Mantenha a pressão mínima na entrada da bomba para evitar ruído de cavitação e danos aos rolamentos da bomba.
Básico As séries possuem dois tipos de conexões de tubulação. ： Rosqueado e flangeado. Os modelos com potência acima de 300W possuem principalmente conexão flangeada. Podemos fazer projetos personalizados de acordo com suas necessidades.
A carcaça da bomba é geralmente feita de ferro fundido. Carcaças de bomba em bronze e aço inoxidável também estão disponíveis.
A bomba com carcaça de ferro fundido é amplamente utilizada para o fornecimento de água para aquecimento de ambientes. A bomba com carcaça de bronze é amplamente utilizada em sistemas de aquecimento de piso. Para o fornecimento de água quente sanitária, recomendamos o uso de bomba com carcaça de aço inoxidável (N) ou de bronze (B).
Limites de temperatura permitidos
1. A bomba possui três frequências de rotação que permitem selecionar o melhor desempenho para um determinado sistema hidráulico.
2. Temperatura ambiente: de 0 a 40 °C
3. Temperatura do líquido: de +2 a +110 °C
4. Temperatura de armazenamento: de -30 a +55 °C
pressão sonora
A pressão sonora depende da potência consumida:
≤ 50 dB(A) para modelos com P1<1.000 W
≤ 54 dB(A) para modelos com P1>1.000 W
Instalação
Durante a instalação, o eixo da bomba deve estar paralelo ao solo. Antes de ligá-la, abra o parafuso de ventilação na parte superior do motor para permitir a saída do ar da bomba e, em seguida, feche-o novamente. Isso ajudará a evitar que a bomba funcione a seco.
