Fluxo máximo |
2 0 l/min |
|
Cabeça máxima |
12 m |
|
Potência máxima de entrada |
45 W |
|
Máxima eficiência |
23 % |
|
Tensão |
AC 230 V |
|
Classe de isolamento |
H |
|
Barulho |
< 42dB (UM) |
|
Nível de proteção |
IP 4 4 |
Item NO.:

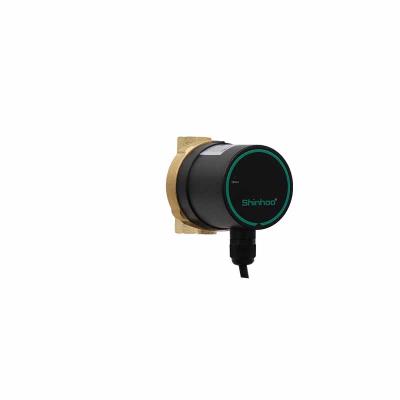

Instant 15-12Esistemas de aquecimento doméstico e de abastecimento de água doméstica
Ar condicionado sistemas
Um botão iniciar : Usuários toque no botão "iniciar", o A bomba começa a funcionar quando A temperatura da água atinge o limite superior da temperatura definida ou nenhum fluxo na tubulação quando o A bomba para de funcionar, depois que O início do clique no botão "iniciar" pode ser desativado. Bombeie novamente.
Função de temporização: Hora atual está dentro do período de tempo definido, se o A temperatura da água é inferior a o limite de temperatura definido, o A bomba começa a funcionar quando a água A temperatura atinge o valor definido. limite de temperatura ou ausência de fluxo no tubulação quando a bomba para correndo.
Função de modo para uso durante todo o dia: Se a água A temperatura é mais baixa do que a mais baixa. limite da temperatura definida, o A bomba começa a funcionar quando a água a temperatura atinge o limite superior da temperatura definida ou não há Com o fluxo na tubulação, a bomba para. correndo.
Toque em Iniciar introdução: Levante a torneira por cerca de 1 segundo, a bomba começa a funcionar, quando a temperatura da água atinge o limite superior da temperatura definida ou Não há fluxo na tubulação, a bomba para de funcionar ou funciona continuamente por 3 minutos a uma temperatura inferior ao limite superior definido, momento em que a bomba para. correndo.
Condições de utilização (eixo mantido na horizontal)
Usar o meio: água doce ou água + glicol ( ≤ mistura de 50%)
Temperatura média da água: 0 ℃ ~80 ℃
Temperatura ambiente: 0 ℃ ~+40 ℃ .
Pressão de entrada: >0,05bar
Dureza da mídia: 25 ° dH
Umidade relativa do ar: 95 % máximo
Desenho de Instalação
Para instalar a série elétrica Instant 15-12E Bomba: a seta na carcaça da bomba indica a direção do fluxo de líquido. através do corpo da bomba.
Ao instalar a bomba elétrica em linha, a entrada e a saída devem ser conectadas. com as duas juntas fornecidas.
O eixo da bomba elétrica deve estar na posição horizontal durante a instalação.
