Tensão nominal |
380V |
Cabeça nominal |
38m |
|
Fluxo nominal |
8m³/h |
Altura máxima |
48m |
|
Fluxo máximo |
15m³/h |
Classe de isolamento |
F |
|
Pressão de projeto |
10 bar |
Vibração |
＜ 2,8 mm/s |
|
Classe de proteção |
IP54 |
Freqüência |
50Hz |
|
Corrente nominal |
3,62A |
Potência nominal |
1500W |
|
Barulho |
＜ 62 dB(A) |
Potência máxima |
1900W |

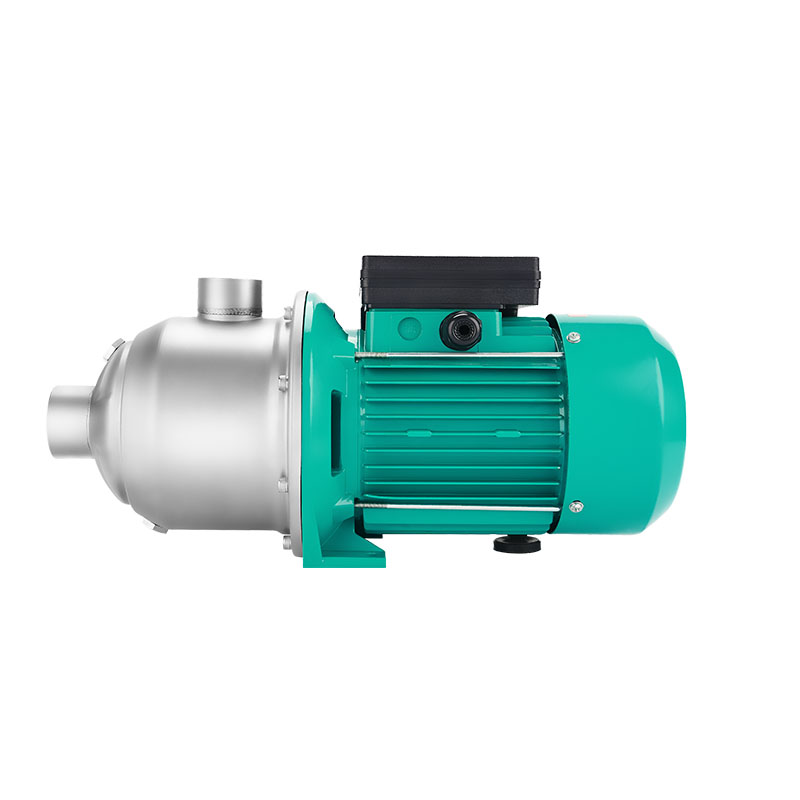

Item NO.:
MHI-804QAbastecimento e reforço de água
Sistema de circulação industrial
Sistema de refrigeração líquida da estação de carregamento
Sistema de resfriamento de líquido de armazenamento
Sistemas de abastecimento de água doméstico
Sistemas de circulação de água quente e HVAC
Sistemas de circulação industrial
Sistemas de limpeza e irrigação por aspersão de jardins
Sistemas de refrigeração líquida para data centers
1. Material – Aço inoxidável
2. Impulsor multiestágio, altura manométrica alta
3. Selo mecânico bidirecional, fácil manutenção
4. Design de bloco compacto
5. Todas as peças hidráulicas que entram em contato com o fluido, como câmaras de estágio, impulsores e difusores
Condições de trabalho
1. Fonte de alimentação: 1～220V/50Hz;
2. Pressão máxima do sistema: ≤1,0MPa;
3. Classe de isolamento: F;
4. Nível de proteção: IP54;
5. A temperatura do líquido transportado: -25℃～90℃;
6. Líquido de entrega: água limpa;
7. Esta bomba de água é adequada para transportar água potável, água quente, água industrial, água condensada, uma mistura de etanol e água (com um teor máximo de etanol de 40%) e outros líquidos que não contenham óleo mineral, fibras longas ou substâncias corrosivas.
Notas de design
1. A proteção do motor para motor CA trifásico é opcional ou deve ser fornecida no local
2. Motor CA monofásico equipado com proteção térmica do motor e capacitor integrados
Certificação de produtos
O produto está em conformidade com os requisitos de certificação 3C
Requisitos do meio de aplicação
|
Usar meio: solução mista de água limpa/água+etilenoglicol (≤50%) |
Temperatura média da água: 0 ～ 110℃/-25℃ ～ 110℃ |
|
Valor de pH médio ： 6,5-8,5 |
Dureza média ： 25°dH |
|
Teor de impurezas sólidas no meio: diâmetro e direção do comprimento da impureza sólida ≤ 0,1 mm e razão de volume ≤ 0,1% |
|
Requisitos do ambiente de serviço
|
Uso: mantenha o eixo horizontal |
Altitude: ＜ 1000m |
|
Temperatura ambiente de operação: -25 ℃ ∼ 55 ℃ (não há congelamento na tubulação e na bomba de água) |
Umidade ambiente de operação: ≤95% |
Requisitos do ambiente de armazenamento
Temperatura ambiente de armazenamento: -30℃∼60℃(não há congelamento na tubulação e na bomba de água)
Umidade do ambiente de armazenamento: ≤95%
Inspeção de fábrica
|
Detecção de estanqueidade da máquina |
Detecção de isolamento do motor |
Detecção de tensão suportável |
|
Detecção de corrente de fuga |
Detecção de resistência de aterramento |
Potência sem carga, detecção de corrente |
|
T detecção de urna |
|
|
Teste de confiabilidade
|
Teste de desempenho hidráulico |
V teste de irrigação |
N teste de ruído |
|
Teste de pressão da água |
Teste de segurança elétrica de máquina inteira |
Teste de nível de proteção |
|
Teste de névoa salina |
Teste de choque térmico |
Aumento da temperatura |
|
Teste de condensado |
eu teste de vida |
Teste start-stop |
|
Teste de alta temperatura e umidade |
|
|
Instruções de instalação e segurança
1. O líquido bombeado pode ser de alta temperatura e alta pressão. Antes de mover e desmontar a bomba, o líquido do sistema deve ser drenado ou as válvulas de retenção em ambos os lados da bomba devem ser fechadas para evitar queimaduras.
2. No inverno, quando o meio for água limpa, se o sistema de bombeamento não estiver funcionando ou a temperatura ambiente estiver abaixo de 0°C, o líquido no sistema de tubulação deve ser drenado para evitar congelamento e rachaduras no corpo da bomba.
3. Se a bomba não for utilizada por um longo período, feche a válvula da tubulação de água na entrada e na saída da bomba e desligue a alimentação elétrica da bomba. Se o motor estiver quente ou apresentar alguma anormalidade, feche imediatamente a válvula na entrada da bomba, desligue a alimentação elétrica da bomba e entre em contato com o revendedor ou centro de serviço local imediatamente.
4. Este produto deve ser mantido fora do alcance de crianças. Após a instalação, medidas de isolamento devem ser tomadas para evitar que crianças o toquem.
5. A direção de instalação da bomba de água é que a direção axial da bomba seja horizontal.
6. A bomba de água precisa ser instalada para evitar chuva, água, exposição e outros locais.
7. A bomba d'água não pode colidir diretamente com objetos duros.
8. É proibido operar a bomba d'água sem água para evitar o desgaste do selo mecânico ou até mesmo queimar a máquina.
9. O líquido bombeado é fino, limpo, não corrosivo e não explosivo, não contém fibras ou óleo mineral, com diâmetro e comprimento das partículas sólidas ≤ 0,1 mm e relação de volume ≤ 0,1%. A bomba não deve ser utilizada para o transporte de líquidos inflamáveis, como óleo vegetal e gasolina. Se a bomba for utilizada em situações com alta viscosidade, seu desempenho será reduzido. Portanto, ao selecionar uma bomba, a viscosidade do meio líquido a ser transportado deve ser considerada.
Desenho dimensional da instalação
Curva de desempenho
Esta curva de desempenho é adequada para água em temperatura normal, como bomba para meio não aquoso, o desempenho hidráulico da bomba será reduzido, portanto, na seleção da bomba, deve-se considerar as características do meio líquido.
Cabeça de fluxo
Fluxo-Potência
