Tensão nominal: 38 0V |
Corrente nominal: 1,48A |
Frequência: 50Hz |
Fluxo nominal : 2m³/h |
Cabeça nominal: 28m |
Potência nominal: 550W |
Máx. vazão: 6m³/h |
Máx. cabeça: 33m |
Potência máxima: 650W |
Pressão de projeto : 10bar |
Classe de isolamento:F |
Eficiência máxima da unidade: 36% |
Classe de proteção : IP54 |
Vibração :< 2,8 mm/s |
Ruído :＜62dB（A） |
Direção: Sentido anti-horário quando visto da entrada da bomba |
||

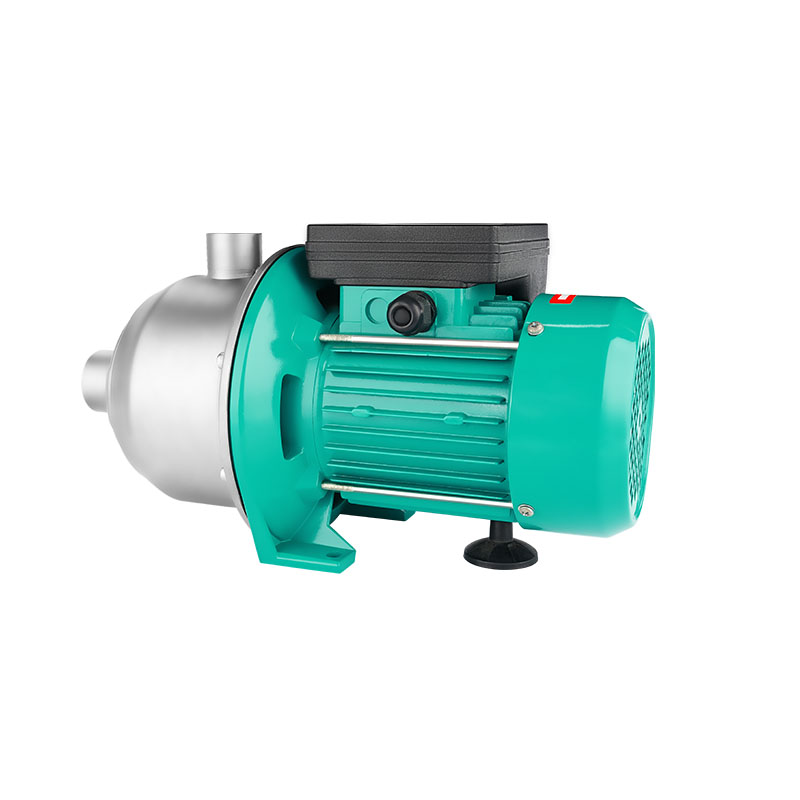

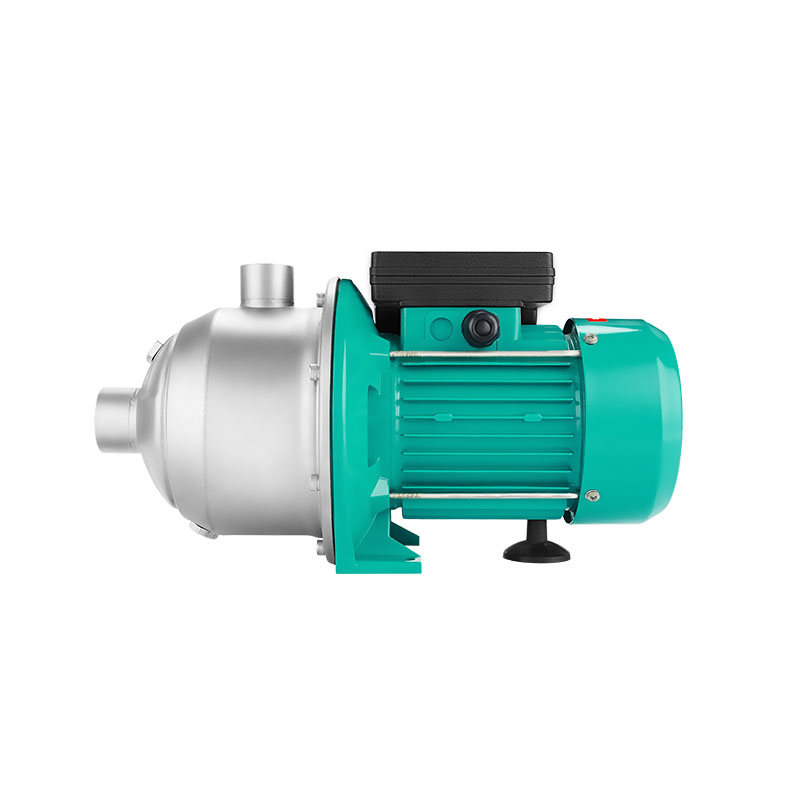

Item número.:
MHI-203Q1. Abastecimento de água e reforço
2. Circulação de água quente, sistema de aquecimento
3. Sistema de circulação industrial
4. Para diversas máquinas
5. Bomba integrada para sistema de bomba de calor
1. Material – Aço inoxidável
2. Impulsor de vários estágios, cabeça alta
3. Selo mecânico bidirecional, fácil manutenção
4. Design de bloco compacto
5. Todas as peças hidráulicas que entram em contato com o fluido, como câmaras de estágio, impulsores e difusores
Condições de trabalho
1. Fonte de alimentação: 1~220V/50Hz;
2. Pressão máxima do sistema: ≤1,0MPa;
3. Classe de isolamento: F;
4. Nível de proteção: IP54;
5. A temperatura do líquido de transporte: -15°C~90°C;
6.Líquido de entrega: água limpa;
7. Esta bomba de água é adequada para transportar água potável, água quente, água industrial, água condensada, uma mistura de etanol e água (com teor máximo de etanol de 40%) e outros líquidos que não contenham óleo mineral, fibras longas. ou substâncias corrosivas.
Notas de projeto
1. A proteção do motor para motor CA trifásico é opcional ou deve ser fornecida no local
2. Motor CA monofásico equipado com proteção térmica integrada do motor e capacitor
Certificação de produto
O produto está em conformidade com os requisitos de certificação 3C
Requisitos de meio de aplicação
Use meio: solução mista de água limpa/água+etilenoglicol (≤50%) |
Temperatura média da água: 0~110°C/-15°C~110°C |
||||||
Valor médio de PH: 6,5-8,5 |
Dureza média: 25°dH |
||||||
|
|||||||
Requisitos do ambiente de serviço
Uso: mantenha o eixo horizontal |
Altitude: < 1000m |
Temperatura ambiente operacional: -30 ℃ ∼ 55 ℃(não há congelamento na tubulação e na bomba de água) |
Umidade ambiente operacional: ≤95% |
Requisitos do ambiente de armazenamento
Temperatura ambiente de armazenamento: -20℃∼60℃(não há congelamento na tubulação e na bomba de água)
Umidade do ambiente de armazenamento: ≤95%
Inspeção de fábrica
Detecção de estanqueidade da máquina |
Detecção de isolamento do motor |
Suportar detecção de tensão |
Detecção de corrente de fuga |
Detecção de resistência de aterramento |
Potência sem carga, detecção de corrente |
detecção de curva |
|
|
Teste de confiança
Teste de desempenho hidráulico |
Teste de vibração |
teste de ruído |
Teste de pressão da água |
Teste de segurança elétrica de máquina inteira |
Teste de nível de proteção |
Teste de névoa salina |
Teste de choque térmico |
Aumento de temperatura |
Teste de condensado |
Teste de vida |
Teste start-stop |
Teste de alta temperatura e umidade |
|
|
Instruções de instalação e segurança
1. O líquido bombeado pode ser líquido de alta temperatura e alta pressão. Antes de mover e desmontar a bomba, o líquido do sistema deve ser drenado ou as válvulas de corte em ambos os lados da bomba devem ser fechadas para evitar queimaduras.
2. No inverno, quando o meio é água limpa, se o sistema de bomba não estiver funcionando ou a temperatura ambiente for inferior a 0°C, o líquido no sistema de tubulação deve ser drenado para evitar congelamento e rachaduras no corpo da bomba.
3. Se a bomba não for usada por um longo período, feche a válvula do tubo de água na entrada e na saída da bomba e desligue a fonte de alimentação da bomba. Se você achar que o motor está quente ou anormal, feche imediatamente a válvula na extremidade de entrada da bomba, desligue a fonte de alimentação da bomba e entre em contato com o revendedor local ou centro de serviço imediatamente.
4. Este produto deve ser colocado fora do alcance das crianças. Após a instalação, devem ser tomadas medidas de isolamento para evitar que crianças o toquem.
5. A direção de instalação da bomba de água é que a direção axial da bomba seja horizontal.
6. A bomba d'água precisa ser instalada para evitar chuva, água, exposição e outros locais.
7. A bomba de água não pode colidir diretamente com objetos duros.
8. É proibido ligar a bomba d'água sem água para evitar desgaste do selo mecânico ou até mesmo queimar a máquina.
9. O líquido bombeado é fino, limpo, não corrosivo e não explosivo, não contém nenhuma fibra ou óleo mineral, e o diâmetro e o comprimento das partículas sólidas são ≤0,1 mm e a proporção de volume é ≤0,1%. A bomba não deve transportar líquidos inflamáveis, como óleo vegetal e gasolina. Se a bomba for utilizada em uma situação com alta viscosidade, o desempenho da bomba será reduzido, portanto, ao selecionar uma bomba, deve-se considerar a viscosidade do meio líquido a ser transportado.
Curva de desempenho
Esta curva de desempenho é adequada para água em temperatura normal, como bomba para meio não aquático, o desempenho hidráulico da bomba será reduzido, portanto, na seleção da bomba, deve-se considerar as características do meio líquido .
Cabeça de fluxo
Potência de fluxo
